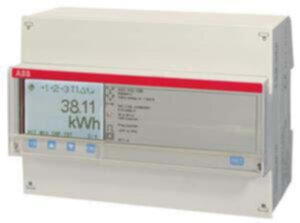

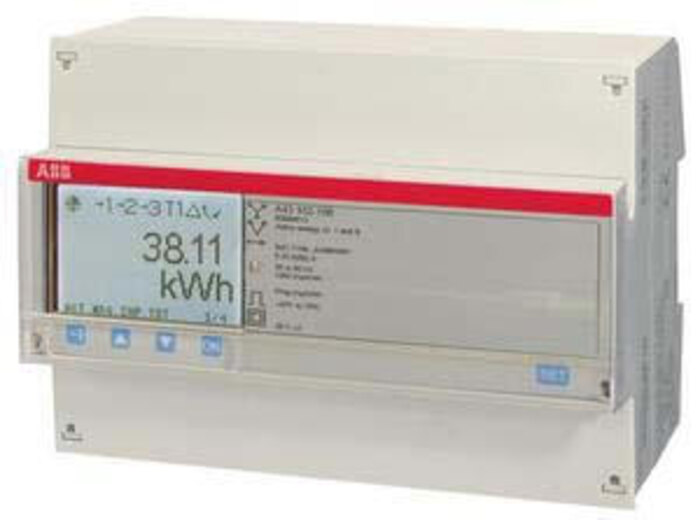

ABB Stotz S&J Drehstromzähler RS485 A43 512-100

Beschreibung

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Direktanschluss bis maximal 80 A. Folgende Werte werden über ein hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte RS485 oder Infrarotschnittstelle erfolgen. Der Energiezähler hat 4 individuell programmierbare Ein-/Ausgänge. Der Ausgang kann wahlweise als Impulsausgang Alarmausgang verwendet werden (bis zu 25 Alarmwerte). Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Durch die integrierte Uhr können zeitgesteuerte Funktionen ausgeführt werden. Der Energiezähler misst Ströme und Spannungen bis zur 16. Oberwelle und berechnet damit die gesamte harmonische Verzerrung. Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 7 DIN-Module.
