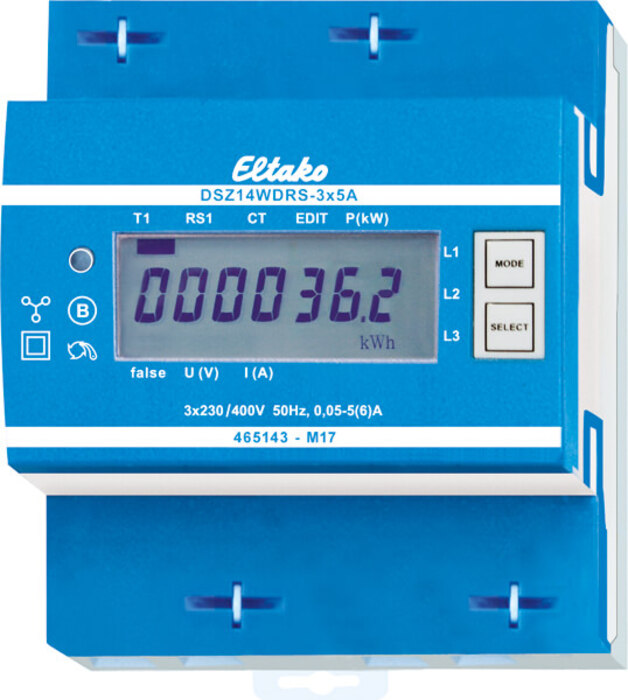

Eltako Wandler-Drehstromz. RS485 Bus DSZ14WDRS-3x5A MID

Beschreibung

RS485-Bus-Wandler-Drehstromzähler mit setzbarem Wandlerverhältnis und MID. Maximalstrom 3x5A, Stand-by-Verlust nur 0,8 Watt an L1 und je 0,5W an L2 und L3. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 in Installationsschränken mit ­Schutzart IP51. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit RS485-Schnittstelle. Dieser Drehstromzähler misst die Wirkenergie anhand der durch die Wandler fließenden Ströme. Der Eigenverbrauch von nur 0,8 Watt bzw. 0,5W Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Wandler mit Sekundärströmen bis zu 5 A angeschlossen werden. Der Anlaufstrom ist 10mA. Die Anschlüsse L1 und N müssen vorhanden sein. Anschluss über ein FBA14 an den Eltako-RS485-Bus mit einer 2-adrigen geschirmten Busleitung (z.B. Telefonleitung). Der Zählerstand und die Momentanleistung werden dem Bus übergeben z.B. zur Weitergabe an einen externen Rechner oder Controller und auch über das FAM14 in das Funknetz ­gesendet. Dazu ist es ­erforderlich, dass von dem Funk-Antennenmodul FAM14 eine Geräte­adresse ­vergeben wird, wie in der Bedienungsanleitung beschrieben. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einer 10-mal je kWh blinkenden LED neben dem Display angezeigt. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Leistung, Spannung, Strom und der PcH-Wert angezeigt werden. Außerdem kann des Wandlerverhältnis eingestellt werden. Ab Werk ist es mit 5:5 eingestellt und mit ­einer Brücke über die mit JUMPER gekennzeichneten Anschlussklemmen verriegelt. Das Wandlerver­hältnis wird durch Entfernen der Brücke und Neueinstellung gemäß Bedienungsanleitung dem installierten Wandler angepasst. Danach wird es mit der Brücke wieder verriegelt. Einstellbar sind die Wandlerverhältnisse 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 und 1500:5. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt. Achtung! Vor Arbeiten an den Stromwandlern die Spannungspfade des Zählers freischalten. Zähler-Sonderbetriebsarten: In den Zähler-Betriebsarten des FAM14 liegt der Fokus auf der einstellbaren Übertragungs­geschwindigkeit von Stromzählerdaten für externe Gebäudeenergiemanager. Daten können über angeschlossene Gateways am FAM14 abgegriffen und weitergeleitet werden (FGW14, FGW14-USB, FGW14W(L)-IP). Für Zähler ab der Fertigungswoche 33/23 sind dafür weitere Einstellmöglichkeiten am FAM14 verfügbar.
