NZR EcoCount SL 5/1A MID S0 0.01-1(6)A 3x230/400V für Wirk-+Blindver. 33420205

Beschreibung

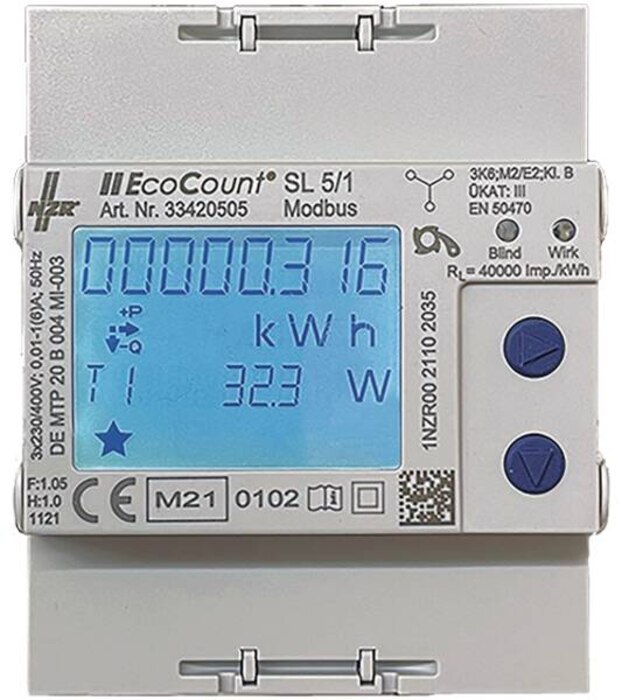

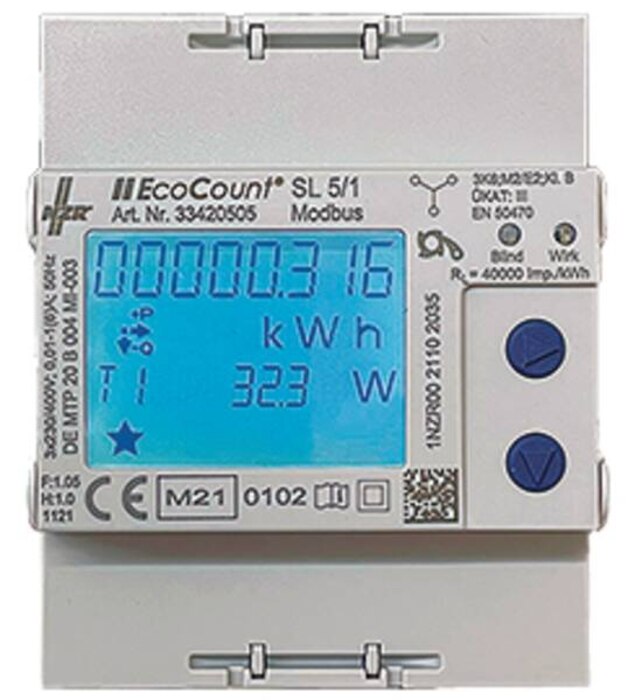

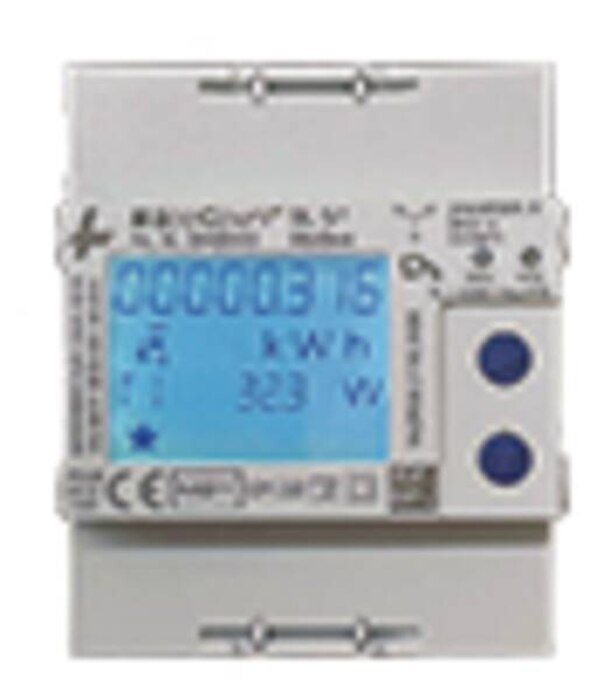

Der Zähler EcoCount SL 5//1A ist ein vollelektronischer Elektrizitätszähler zur Festinstallation in Dreiphasen-Vierleiternetzen bzw. Einphasen-Zweileiternetzen. Er kann elektrische Wirkenergie messen und in bis zu zwei Energietarife registrieren. Er ist ein Innenraumzähler als Installations-Einbaugerät für die Hutschienenmontage, in einer kompakten Bauform von nur 4 Teilungseinheiten. Der Zähler EcoCount SL 5//1 ist für den Anschluss an Stromwandler mit 5 A oder 1 A Sekundärstrom in Niederspannungsnetzen vorgesehen, beleuchtetes Display, Menünavigation über zwei Bedientasten, Anzeige von Wirk-, Schein- und Blindleistung, Leistungsfaktor, Spannung, Netzfrequenz, Strom. Jeweils Gesamt und pro Phase. Alarmfunktionalität mit parametrierbaren Schwellwerten, Tarifschaltung 2 Tarife, Wechselstromzulassung auf L1, spannungsloses Ablesen, rücksetzbares Zählerregister, Phasenausfallerkennung / Drehfelderkennung, Rücklaufsperre, Konformitätsbewertung nach MID, Anzeigekapazität passt sich dynamisch dem Verbrauch an. Zu Beginn werden 5 Vor- und 3 Nachkommastellen (5.3) angezeigt. Mit zunehmendem Verbrauch verschiebt sich die Nachkommastelle bis zur Darstellung 8.0., 4 Teilungseinheiten, Wandlerverhältnis einstellbar (1-6000 Impulse/KWh), S0 Impulsausgang für Wirk- und Blindenergie, Zukunftsfähig durch Erweiterungsschnittstelle (Zusatzfunktionen über Module). S0-Impulsausgang passiv potentialfrei, nach DIN EN 62053-31 Klasse A und B, Impulslänge ti= 30 ms, Impulswertigkeit 10000 Imp./kWh bzw. Imp./kvarh, Belastbarkeit U max. 30 V, I max. 100 mA. Technische Daten SL 5//1, Messprinzip Wandler, Messsystem: 4-Leiter, Messspannung (Un) 3 x 230/400 V (4-Leiter), Messstrom (I) 1-5(6) A, Messart Dreiphasen-Vierleiter-Drehstromnetz oder Einphasen-Zweileiter-Wechselstromnetz, Genauigkeitsklasse (Wirkenergie) B, Formfaktor 4 TE Hutschiene, Eigenverbrauch (pro Phase) ? 0,6 VA, Temperaturbereich (Betrieb) 3K6 (-25°C bis +55°C) Innenraum, Impulswertigkeiten der LED (Imp./kWh) 40.000, mechanische Umgebungsbedingungen M2, Elektromagnetische Umgebungsbedingungen E2, Schutzart (Gehäuse) IP 20, bei angebrachtem Klemmendeckel, Anschlussquerschnitte Strom-, Neutralleiter 0,5 - 6 mm² flexibel, Anschlussquerschnitte Zusatzklemmen 1,5 mm², Abmessungen (BxHxT, in mm) 72 x 90 x 62, Gewicht 0,26 kg, MID (Wirkenergie), Anzeige LC-Display 8 Stellen (5.3 bis 8.0)
