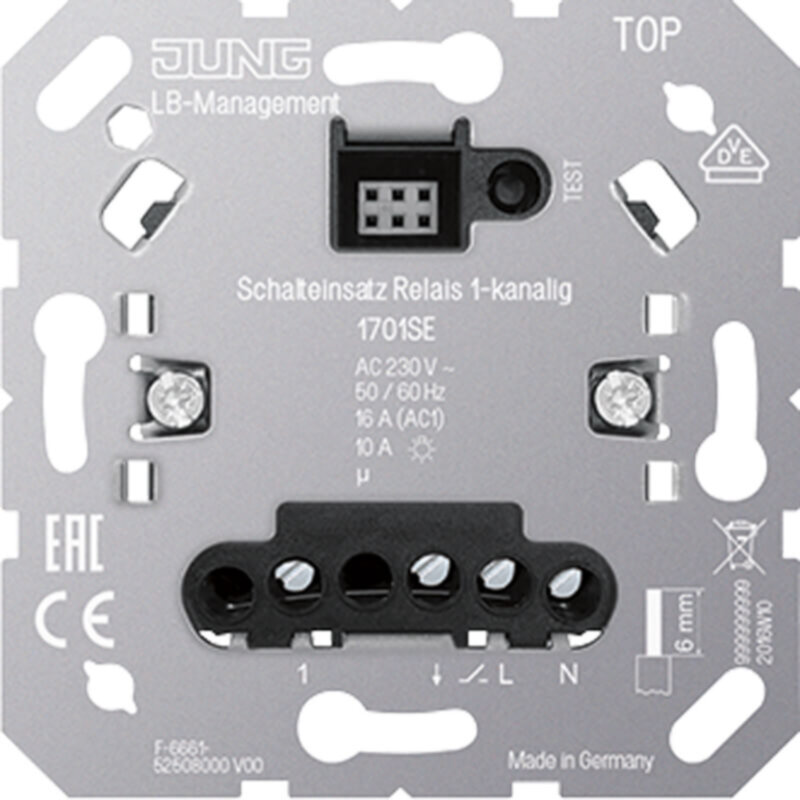

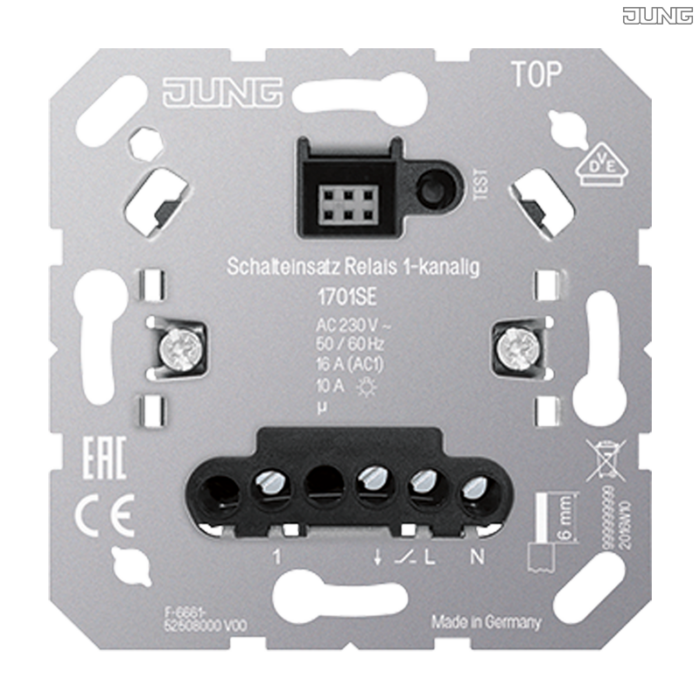

Jung Schalteinsatz Relais 1-kanalig 1701 S E

Beschreibung

mit Nebenstelleneingang für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .., BT .. 1791 .. für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 .. für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .., .. 1790 D .. für Aufsätze KNX RF Art.-Nrn.: .. 10911 ST RF .., .. 10921 ST RF .. Bestimmungsgemäßer Gebrauch Schalten von Beleuchtung und Motoren Betrieb mit geeignetem Aufsatz Steuern von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-Aufsatz Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Anschluss von Nebenstellen möglich Nachlaufzeiten einstellbar Testbetrieb zur Funktionsprüfung Adaptive Nullpunktschaltung Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W Schaltstrom bei 35 °C Schaltstrom Motoren: 6 A Anschlussleistung bei 35 °C Glühlampen: 2300 W HV-Halogenlampen: 2300 W Elektronische Trafos: 1500 W Induktive Trafos: 1000 VA HV-LED-Lampen: typ. 400 W Leuchtstofflampen unkompensiert: 1200 VA Kapazitive Last: 920 VA (115 µF) Anschluss Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2 Einbautiefe: 24 mm Umgebungstemperatur: -25 ... +45 °C Lager-/Transporttemperatur: -20 ... +70 °C Anzahl Stellantriebe: 1 ... 10 Anzahl Nebenstellen Nebenstelle 2-Draht 1720 NE: unbegrenzt Nebenstelle 3-Draht 1723 NE: 10 Taster: unbegrenzt Nachlaufzeit: ohne, 1 min, 5 min, 30 min, 60 min
