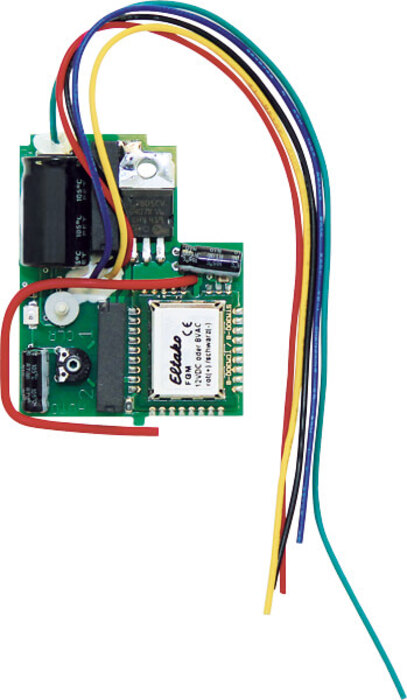

Eltako Funk-Gongmodul FGM

Beschreibung

Stand-by-Verlust nur 0,5 Watt. Dieses Funkmodul ist unter anderem geeignet für alle Gongs, welche sowohl mit 3 Stück AA-Batterien als auch mit 8 bis 12V UC-Trafoanschluss versorgt werden können und mit einem Kontakt aktiviert werden. In das wesentlich größere Batteriefach für 3 oder 4 Stück Babyzellen passt das Gongmodul FGM natürlich ebenfalls. Das Gongmodul wird gemäß Bedienungsanleitung in das Batteriefach des Gongs gelegt und an die Anschlussklemmen des Gongs angeschlossen. Die Stromversorgung des Gongs und des Funkmoduls erfolgt mit einem Schaltnetzteil SNT61-230V/12V DC-0,5A, welches in eine UP-Dose hinter dem Gong montiert wird und einen 230V-Anschluss benötigt. Normale Taster können zusätzlich an die entsprechenden Anschlussklemmen des Gongs angeschlossen werden. Zum Einlernen befindet sich ein Drehschalter auf der Platine. Danach wird er auf AUTO (Rechtsanschlag) gestellt. Außer einem oder mehreren Funktastern können auch Funk-Fenster-Türkontakte FTK, Bewegungs-Helligkeitssensoren FBH und Fenstergriffsensor FFG7B eingelernt werden. Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an. Beispiele geeigneter Gongs: Friedland D844, Grothe Croma 100.

Einbau und Abmessungen

Funkmodul für Montage in das 3xAA-Batteriefach von Gongs oder in jedes andere Kunststoffgehäuse. 52mm lang, 42mm breit und 16mm tief.
