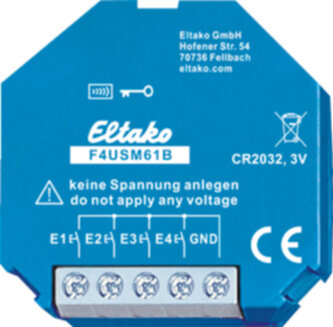

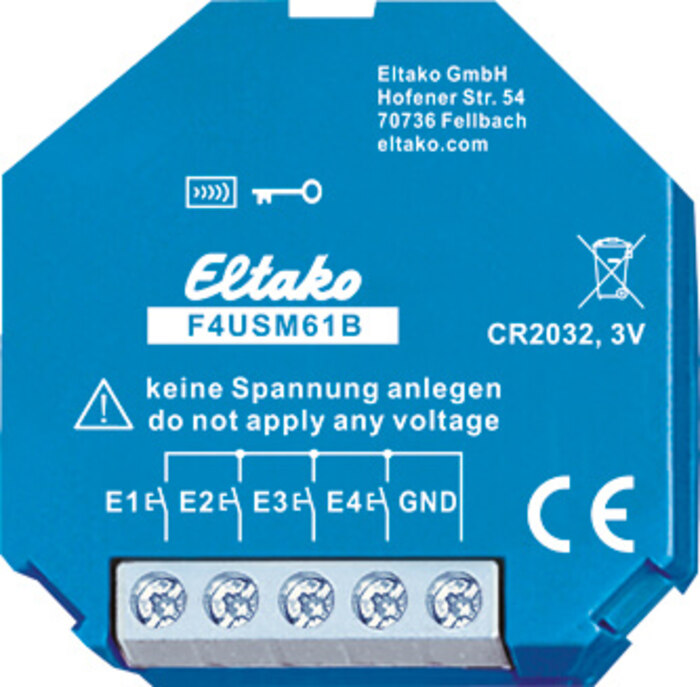

Eltako Funk-Sendemodul 4-fach-Universal F4USM61B

Beschreibung

Funk-4-fach-Universal-Sendemodul. Mit innenliegender Antenne. Mit Batterie (Lebensdauer 5-8 Jahre). Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Dieses Funk-Sendemodul hat vier Kanäle und kann damit wie ein 4-Kanal-Funktaster Funktelegramme in den Eltako-Gebäudefunk senden. E1 veranlasst ein Funktelegramm wie Wippe oben drücken eines Funktasters mit einer Wippe, E2 wie Wippe unten drücken (bzw. jeweils rechte Wippe eines Funktasters mit Doppelwippe), E3 wie linke Wippe oben drücken eines Funktasters mit einer Doppelwippe und E4 wie linke Wippe unten drücken eines Funktasters mit einer Doppelwippe. Das Telegramm beim Öffnen der Steuerkontakte ist identisch wie Funktaster loslassen. Die Steuereingänge können mit innenliegenden Jumpern entweder für Taster (Auslieferzustand), Fenster-Türkontakte oder Bewegungsmelder aktiviert werden. Mit einer Leitungslänge von bis zu 10 Metern können auch konventionelle Taster, Fenster-Türkontakte oder potenzialfreie Bewegungsmelder-Kontakte an die Klemmen E1, E2, E3 und E4 angeschlossen werden. Der Gegenpol ist jeweils die Klemme GND. Die Elektronik wird von einer innenliegenden Knopfzelle CR2032 versorgt. Zur Aktivierung der Batterieversorgung durch Herausziehen eines Isolierstreifens und zum Wechseln der Batterie muss das Gehäuse geöffnet werden. Dies ist auch zur Wahl der Modi erforderlich. Zum Öffnen des Gehäuses mit einem Schraubendreher den Deckel an den Laschen entriegeln und abnehmen.
