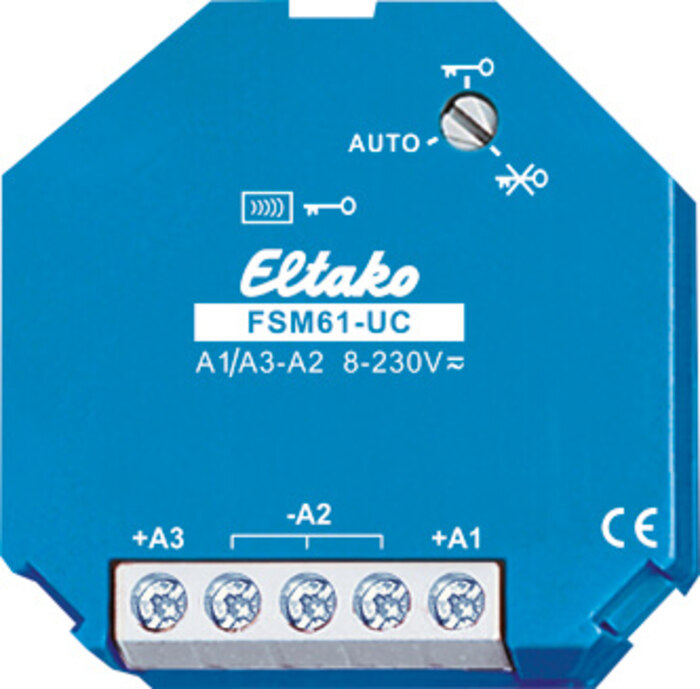

Eltako Funk-Sendemodul FSM61-UC

Beschreibung

Funk-2-fach-Sendemodul. Mit innenliegender Antenne. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Das Funk-Sendemodul FSM61-UC hat zwei Kanäle und kann damit wie ein Funktaster Funk­telegramme in den Eltako-Gebäudefunk senden. A1 veranlasst ein Funktelegramm wie Wippe oben drücken eines Funktasters mit einer Wippe und A3 wie Wippe unten drücken. Das Telegramm beim Öffnen der beiden Steuerkontakte ist identisch mit dem von 'Funktaster loslassen'. Es dürfen nicht mehrere Funk-Sendemodule gleichzeitig angesteuert werden. Die Universal-Steuerspannung an +An/-A2 verarbeitet Steuerbefehle von 8 bis 253V AC oder 10 bis 230V DC mit einer Länge von mindestens 0,2 Sekunden. Maximale Parallelkapazität der Steuerleitungen bei 230V 5nF. Dies entspricht einer Länge von ca. 20 Metern. Werden die Klemmen A1 und A3 mit einer Brücke verbunden, so wird 1x je Minute ein Funktelegramm von A3 gesendet, solange die Steuerspannung anliegt. Z.B. für Zentralbefehle mit Priorität. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Der Drehschalter wird für die Aktivierung bzw. Deaktivierung der Verschlüsselung benötigt und steht im Betrieb auf AUTO. Verschlüsselung aktivieren: Den Drehschalter auf Rechtsanschlag drehen (Position Schlüssel) und einmal tasten. Verschlüsselung deaktivieren: Den Drehschalter auf Linksanschlag drehen (Position durchgestrichener Schlüssel) und einmal tasten.
