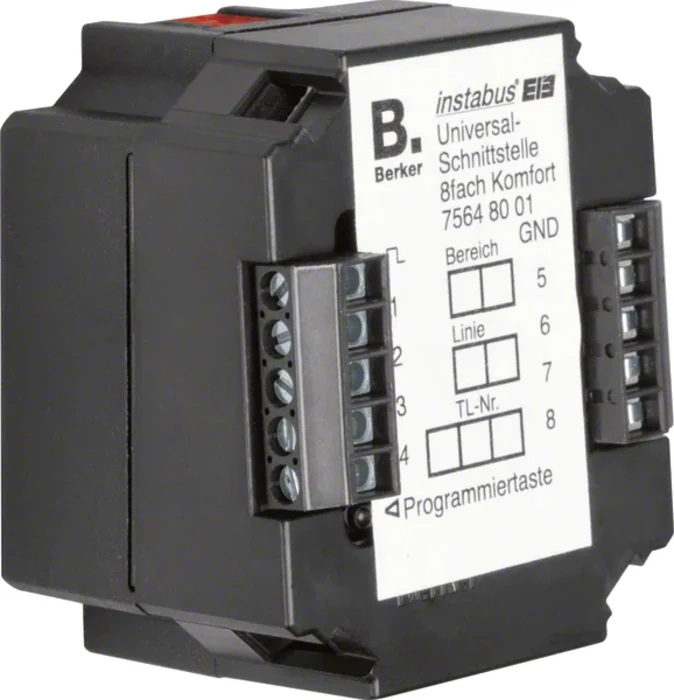

Berker Schnittstelle 75648001

Beschreibung

Universalschnittstelle 8-fach Komfort Up KNX schwarz. Universalschnittstelle 8-fach Komfort, parametrierbar für 8 Eingänge, 4 Ein- und 4 Ausgänge oder 8 Ausgänge. Die Universalschnittstelle Komfort ist eine KNX-Komponente für die Installation in handelsübliche 60 mm Up- Schalterdosen, bzw. den Einbau in Geräte oder Gehäuse. Sie stellt eine Schnittstelle zu potentialfreien Kontakten dar. Die Universalschnittstelle Komfort erkennt, an den jeweiligen Eingängen, die Änderung des Schaltzustandes und sendet, entsprechend der parametrierten Applikation, Telegramme auf den Bus. Sie kann je nach geladener Applikation alle Kanäle als Eingänge oder Ausgänge oder als Kombination dieser beiden arbeiten (4 Eingänge /4 Ausgänge). So kann die Universaltasterschnittstelle bis zu 8 LED ansteuern oder über Ihre Eingänge bis zu 8 pot.-freie Taster einlesen und dementsprechend Telegramme auf den Bus senden. Ein Anschluss von 230V-Signalen an den Eingängen ist nicht zulässig. Folgende Applikationseinstellungen stehen für die Universalschnittstelle Komfort zur Verfügung: Tasten, Schalten, Schalten im Toggle-(Umschalt) Betrieb, Dimmen (Ein- und Zweiflächenbedienung), Jalousiesteuerung, Schalten und Dimmen, Schalten und Jalousiesteuerung, Zyklisches Senden, 2 Bedienebenen (nur mit Tastern), Schalten, Dimmen und Jalousiesteuerung, Lichtszenenabruf, Flanke, Wertgeber, Zwangsführung. Applikationen: 8 Eingänge, 8 Ausgänge (LED, max. 0,8 mA pro Ausgang), 4 Eingänge/4 Ausgänge.
