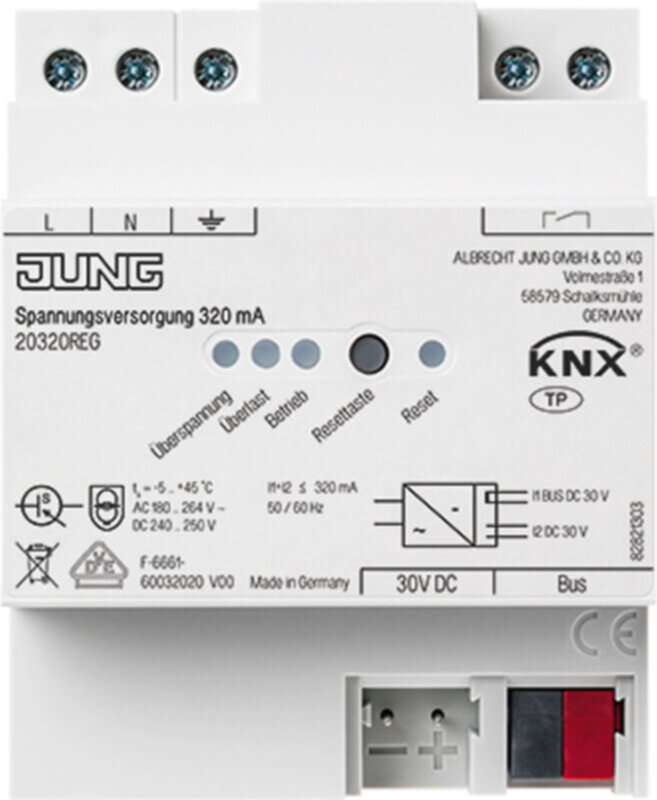

Jung Spannungsversorgung 320 mA, KNX 20320 REG

Die Jung Spannungsversorgung 320 mA erzeugt und überwacht die KNX-Systemspannung (SELV). Sie stellen die Versorgung der KNX-Teilnehmer mit elektrischer Energie und die Datenkommunikation über die Busleitung sicher. An die KNX-Spannungsversorgungen kann am Anschluss „Bus“ jeweils eine Buslinie angeschlossen werden. In jede Spannungsversorgung ist eine Drossel integriert, so dass der Einsatz externer KNXDrosseln am Busanschluss nicht erforderlich ist.

Zusätzlich verfügen die KNX-Spannungsversorgungen über einen unverdrosselten Gleichspannungsausgang „DC 30 V“ (SELV). Über diesen Anschluss wird beispielswiese die Versorgung einer weiteren Linie (z. B. Hauptlinie) über eine separat zu installierende KNXDrossel ermöglicht. Alternativ kann der Gleichspannungsausgang für die Versorgung weiterer Funktionsgeräte (z. B. Hilfsspannung für Binäreingänge) genutzt werden.

Die Aufteilung der elektrischen Last auf die Ausgänge „BUS“ und „DC 30 V“ ist beliebig. Der von der Gerätevariante abhängige Gesamtnennstrom (160 mA, 320 mA, 640 mA, 1.280 mA) darf dabei jedoch nicht überschritten werden. Die Ausgänge verfügen über einen gemeinsamen Überlast- und Kurzschlussschutz und sind zudem leerlaufsicher. Der Anschluss der Buslinie und der zusätzlichen Verbraucher erfolgt über KNX-Anschlussklemmen (keine Datenschiene erforderlich).

Produkteigenschaften und Highlights:

• Versorgung von KNX-Geräten mit Busspannung
• Versorgung von Geräten mit Gleichspannung
• Montage auf Hutschiene nach DIN EN 60715 in Unterverteile
• Ausgang mit integrierter Drossel zur Versorgung von KNX-Buslinien
• Ausgang DC 30 V zur Versorgung zusätzlicher Geräte
• Nennstrom beliebig auf Ausgänge aufteilbar
• Reset-Taste
• Kurzschlussfest
• Überspannungsfest
• Leerlaufsicher
• Geeignet für Betrieb in Anlagen mit Notstromversorgung
• Potentialfreier Meldekontakt für Betriebs- und Diagnosemeldung
• Mit identischer KNX-Spannungsversorgung parallelschaltbar (bis der maximale Kurzschlussstrom erreicht ist)
