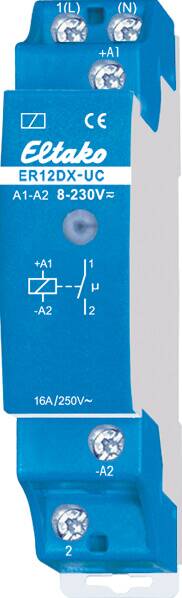

Eltako Schaltrelais 16A,1S,250VAC ER12DX-UC

29,86

Enthält 19% MwSt.
zzgl. Versand

Lieferzeit: 2-3 Werktage*
*Gilt für Lieferungen innerhalb Deutschlands, bei Verfügbarkeit und Zahlungseingang.

EAN: 4010312205402
Herstellerartikelnummer: 22100002
Beschreibung

1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Universal-Steuerspannung 8..230V UC. Sehr geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Die Anschlussklemmenbelegung ist identisch mit dem elektromecha­nischen Schaltrelais R12-100-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.

Zusätzliche Informationen
Gewicht 0,08 kg
Größe 2,0 × 9,0 × 7,0 cm
Gtin

4010312205402

MPN

22100002

Brand

Eltako

Artikel Klasse

Installationsrelais

Funktion

teilelektronisch

Montageart

DIN-Schiene

Breite in Teilungseinheiten

1

Einbautiefe

58 mm

Anzahl der Kontakte als Schließer

1

Steuerspannung 1

12..230 V

Steuerspannungsart 1

AC/DC

Frequenz der Steuerspannung 1

50 Hz

Bemessungsstrom

16 A

Versorgungsspannung

250 V

Spannungsart der Versorgungsspannung

AC

Max. Glühlampenlast

2000 W

Max. Leuchtstofflampenlast

1000 VA

Max. Leuchtstofflampenlast (Duo-Schaltung)

1000 VA

Max. Leuchtstofflampenlast (parallel kompensiert)

500 VA

Max. Schaltstrom (cos phi

0,6)=4 A

Produktsicherheit
Hersteller: Eltako GmbH
info@eltako.de
https://www.eltako.com/
Hofener str. 54, 70736 Fellbach
