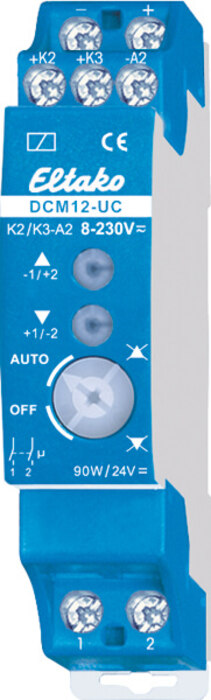

Eltako DC-Motorrelais 2+2S,90Watt,1TE DCM12-UC

39,15 €

Enthält 19% MwSt.
zzgl. Versand

DC-Motorrelais, 2 Schließer nicht potenzialfrei 24V DC/90 Watt, für einen 24V DC-Motor. Stand-by-Verlust nur 0,07 Watt.

Auf Lager - Lieferzeit: 2-3 Werktage*
*Gilt für Lieferungen innerhalb Deutschlands, bei Verfügbarkeit und Zahlungseingang.
EAN: 4010312205310
Herstellerartikelnummer: 22400602

Beschreibung

DC-Motorrelais, 2 Schließer nicht potenzialfrei 24V DC/90 Watt, für einen 24V DC-Motor. Stand-by-Verlust nur 0,07 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung 24V DC. Die DCM12-UC können parallel betrieben werden, benötigen jedoch freie Kontaktausgänge K2/K3 des steuernden EGS12Z-UC. Diese werden mit den Klemmen K2/K3 des DCM12-UC verbunden. Mit einem Drehschalter können die Funktionen Auf oder Ab gesperrt werden und kann ganz ausgeschaltet werden. Diese Sperre gilt nur für den einen angeschlossenen Motor. Damit können einzelne Beschattungselemente oder Rollläden von der Automatikfunktion einer Gesamtsteuerung ganz oder teilweise ausgenommen werden.

Einbau und Abmessungen

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief.

Elektronisches DC-Motorrelais, 2 Schließer 24 V DC/90 WEltako-Bestellnummer: 22400602Unverbindliche Preisempfehlung des Herstellers: 71,40 € – du sparst 45 %

Minimaler Standby-VerlustUniversal-Steuerspannung

Anwendung & Auswahl

Der DCM12-UC von Eltako ist ein Elektronisches DC-Motorrelais, 2 Schließer 24 V DC/90 W. Er belegt 1 Teilungseinheit auf der Hutschiene, die Schutzart beträgt IP50/IP20. Der Stand-by-Verlust liegt bei 0,07 W – relevant, weil das Gerät dauerhaft am Netz bleibt. Besonderheiten laut Hersteller: Minimaler Standby-Verlust, Universal-Steuerspannung.

Technische Daten

KontaktmaterialAgSnO2/0,5 mm
SchutzartIP50/IP20
Temperatur am Einbauort+50°C/-20°C
Max. Leiterquerschnitt6 mm²
Lebensdauer bei Nennlast> 4×10⁴
Stand-by-Verlust0,07 W
Baubreite1 Teilungseinheit

Herstellerangaben Eltako. Verbindlich ist das Datenblatt.

Datenblätter & Anleitungen

PDFDatenblatt – Original beim Hersteller EltakoPDFDatenblatt – Original beim Hersteller EltakoPDFBedienungsanleitung – Original beim Hersteller Eltako

Passende Ratgeber & Markenwelt

›Eltako Schaltrelais, Steuer- & Koppelrelais›Eltako Stromstoßschalter & Zeitrelais: ES12, TLZ61 & Co. richtig wählen›Stromstoßschalter und Schaltrelais von Eltako: Auswahlhilfe für die Hutschiene›Lastabwurfrelais: wann du eins brauchst und welches passt›Eltako-Markenwelt entdecken

Zusätzliche Informationen

Gewicht 0,08 kg
Maße 2,0 × 9,0 × 7,0 cm
Marke

Eltako
Artikelklasse

Jalousiesteuerung
Werkstoff

Kunststoff
Material

Thermoplast
Farbe

blau
Hersteller: Eltako GmbH
[email protected]
https://www.eltako.com/
Hofener str. 54, 70736 Fellbach
