1Was sind KNX-Systemgeräte?

Als Systemgeräte bezeichnet MDT die Geräte, die nicht selbst schalten oder messen, sondern die Grundlage für den Betrieb der KNX-Anlage bilden. Dazu gehören die Spannungsversorgungen der Serien STV, STC und STR, die IP-Schnittstellen SCN-IP000.03 und SCN-IP100.03, der Linienkoppler SCN-LK001.03 sowie das USB-Interface SCN-USBR.02. Ohne diese Komponenten läuft kein Telegramm über den Bus.

Wichtig ist die Abgrenzung zu den übrigen Gerätegruppen: Ein Aktor schaltet, dimmt oder stellt eine Last, ein Taster oder Melder löst durch Bedienung oder Erfassung ein Telegramm aus. Systemgeräte dagegen versorgen den Bus mit Spannung, verbinden ihn mit dem PC oder Netzwerk und trennen beziehungsweise koppeln einzelne Linien. Sie sind die Infrastruktur, auf der Aktoren und Sensoren erst zusammenarbeiten.

2Funktionsweise: das Rückgrat der Anlage

Prinzip: Spannungsversorgung speist den Bus, das IP-Gerät verbindet ihn mit dem Netzwerk, der Koppler trennt die Linien.

Die Systemgeräte dieser Gruppe erfüllen unterschiedliche Aufgaben. Die Spannungsversorgung erzeugt die verdrosselte KNX-Busspannung, wobei die STV-Basis mit 160, 320 oder 640 mA samt Drossel arbeitet, die STC-Serie mit 640, 960 oder 1280 mA einen Diagnose-Busankoppler mitbringt und die STR-0640.01 redundant ausgelegt ist. Das STV-0024.01 liefert als Zusatznetzteil zusätzlich 24 V SELV mit 750 mA.

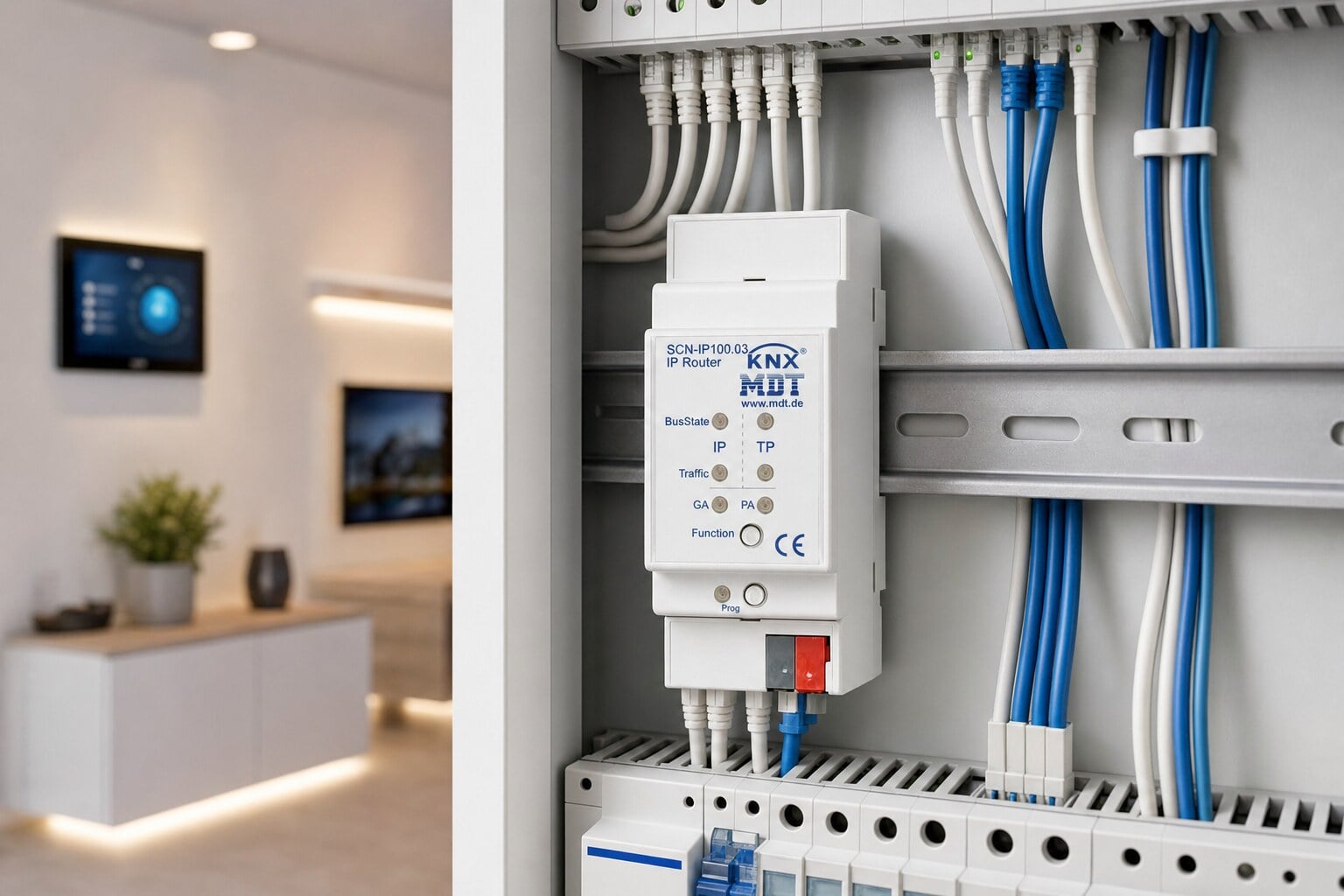

Bei den Schnittstellen verbindet das IP-Interface SCN-IP000.03 den PC über LAN mit dem Bus, während der IP-Router SCN-IP100.03 zusätzlich eine KNXnet/IP-Linienkopplung übernimmt. Der Linienkoppler SCN-LK001.03 trennt und koppelt zwei TP-Linien galvanisch, das USB-Interface SCN-USBR.02 stellt den direkten Programmierzugang her. Alle Geräte sind als Reiheneinbaugeräte für die Hutschiene ausgeführt und in der aktuellen .03/.02-Generation Data-Secure-fähig.

3Wofür werden Systemgeräte gebraucht?

Systemgeräte kommen in jeder KNX-Anlage zum Einsatz, unabhängig von der Größe. Die Spannungsversorgung ist Pflicht in jeder Linie, das IP-Interface oder ein IP-Router wird für die Inbetriebnahme mit der ETS und für Visualisierungen benötigt. In größeren, strukturierten Anlagen sorgen Linienkoppler für eine saubere Aufteilung in mehrere Linien, reduzieren die Buslast und schaffen Reserven für weitere Teilnehmer.

4Kaufberatung: Welches MDT Systemgerät wählen?

IP-Interface oder IP-Router — was brauche ich?

Für reinen ETS-Zugang und Visualisierung genügt das IP-Interface SCN-IP000.03 mit Tunneling und vier gleichzeitigen Verbindungen. Willst du Linien über das Netzwerk koppeln und Telegramme zwischen Linien routen, brauchst du den IP-Router SCN-IP100.03. Beide unterstützen Data Secure und IP Secure.

Wie viel mA muss die Spannungsversorgung liefern?

Die Busspannung wird nach Teilnehmerzahl dimensioniert und reicht von 160 bis 1280 mA. Summiere den Verbrauch je Busgerät — meist wenige mA — für die Linie auf und plane 20 bis 30 % Reserve ein. Bei vielen Teilnehmern oder langen Linien greifst du zu 640 mA und mehr.

Brauche ich Data Secure und IP Secure?

Data Secure verschlüsselt und authentifiziert Telegramme, IP Secure schützt den Fernzugriff über das Netzwerk. Beides ist ab ETS 5.7.6 beziehungsweise ETS6 nutzbar und in allen aktuellen .03/.02-Geräten enthalten. Für sicherheitskritische Anlagen und jeden Zugriff von außen ist es dringend zu empfehlen.

5MDT Systemgeräte im Vergleich

Die Serien unterscheiden sich vor allem in Funktion und Leistung: Bei der Spannungsversorgung trennt sich die STV-Basis mit 160 bis 640 mA von der STC mit Diagnose-Busankoppler bis 1280 mA und der redundanten STR-0640.01. Bei den Schnittstellen reicht das SCN-IP000.03 als reines Interface, während das SCN-IP100.03 zusätzlich als IP-Router koppelt und der SCN-LK001.03 klassisch über TP trennt. Die folgende Tabelle stellt die Modelle gegenüber.

Preise brutto, tagesaktuell aus dem Shop.

6Häufiger Fehler: Spannungsversorgung unterdimensioniert

Der häufigste Fehler in dieser Gruppe ist eine zu klein gewählte Spannungsversorgung. Solange nur wenige Teilnehmer senden, fällt das nicht auf. Senden aber viele Geräte gleichzeitig, etwa nach einem Busreset oder bei zentralen Schaltbefehlen, bricht die Spannung ein und es kommt zu Busfehlern und verlorenen Telegrammen.

Die Lösung: Addiere den mA-Bedarf aller Teilnehmer je Linie und plane 20 bis 30 % Reserve ein. Bei vielen Teilnehmern oder langen Linien gehst du auf 640 mA und mehr, etwa mit der STC-1280.01, oder du teilst die Anlage über einen Linienkoppler SCN-LK001.03 in mehrere Linien mit jeweils eigener Versorgung auf.

7ETS-Inbetriebnahme in Kürze

Für die Inbetriebnahme verbindest du die ETS über das IP-Interface SCN-IP000.03, den IP-Router SCN-IP100.03 oder das USB-Interface SCN-USBR.02 mit dem Bus. Nach Vergabe der physikalischen Adresse lädt die ETS die Applikation. Bei Koppler und IP-Router konfigurierst du die Filtertabellen, für sicheren Betrieb aktivierst du Data Secure beziehungsweise IP Secure ab ETS 5.7.6 oder ETS6. Details stehen im jeweiligen Handbuch. Das Datenblatt findest du im MDT-Handbuch (PDF).
