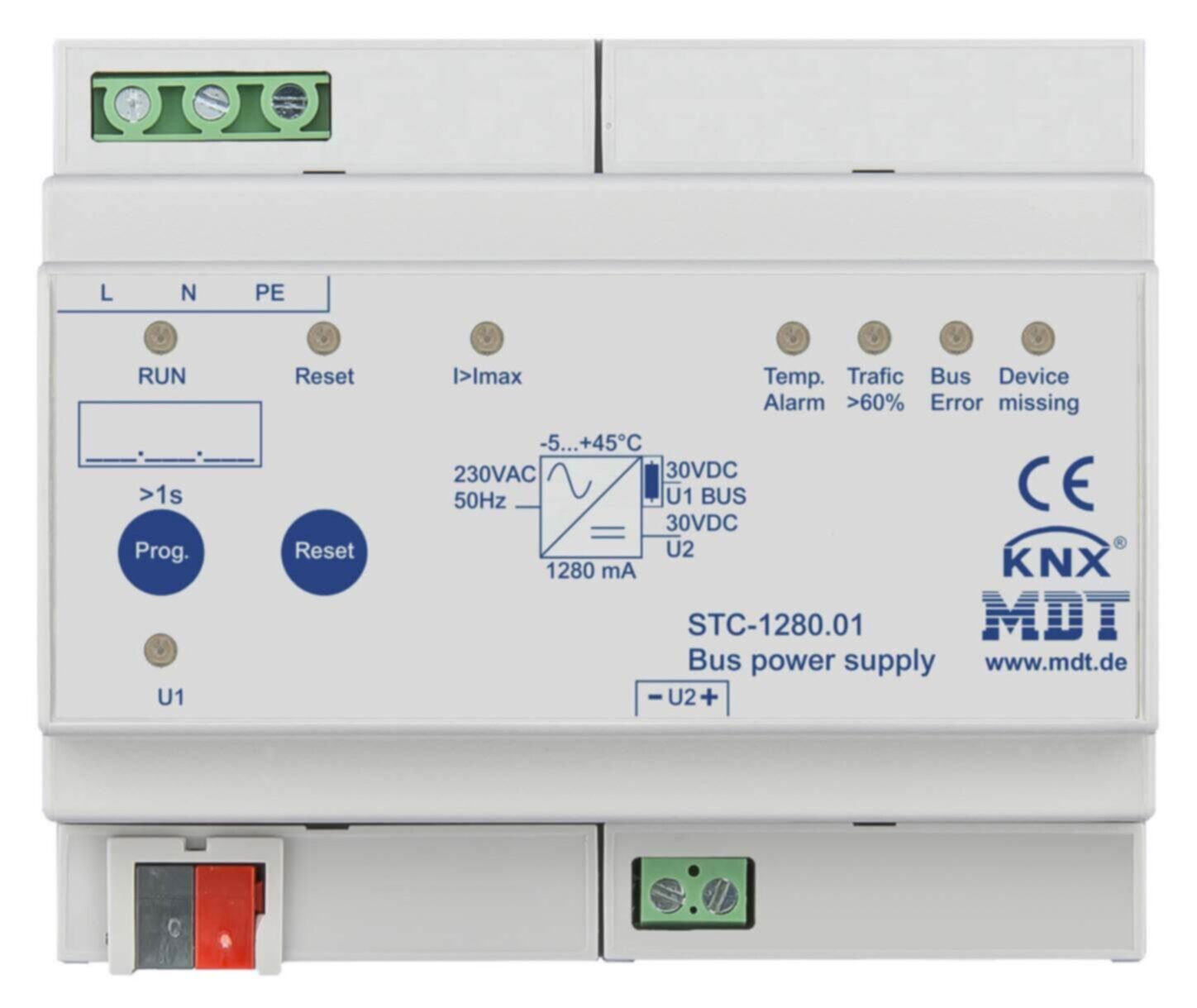

MDT Technologies Busspannungsversorgung STC 6TE, Reiheneinbaugerät, 1280mA STC-1280.01

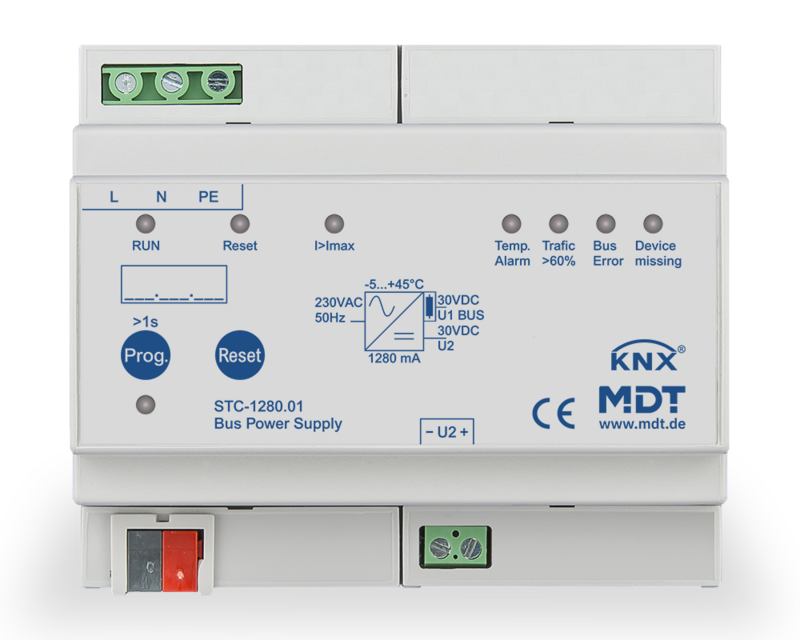

MDT Technologies Busspannungsversorgung STC 6TE, Reiheneinba – Produktbild 1 (Hersteller)

MDT Technologies Busspannungsversorgung STC 6TE, Reiheneinbaugerät, 1280mA STC-1280.01

275,35 €

Enthält 19% MwSt.

zzgl. Versand

MDTtechno. Busspannungsversorgung 6TE, REG, 1280 STC-1280.01

Auf Lager - Lieferzeit: 2-3 Werktage*

*Gilt für Lieferungen innerhalb Deutschlands, bei Verfügbarkeit und Zahlungseingang.

Nur noch 10 auf Lager

EAN: 4251916100025

Herstellerartikelnummer: STC-1280.01

Beschreibung

Die MDT Busspannungsversorgung STC 6TE mit integrierter Drossel versorgt den KNX / EIB Bus mit einer konstanten, stabilisierten Gleichspannung in Höhe von 30 V DC. Der integrierte Busankoppler mit Diagnosefunktion überwacht Busspannung, Busstrom, Busüberlast sowie Netzspannungsausfall und Netzspannungswiederkehr. Alle Ereignisse werden mit einem Zeitstempel im internen Speicher abgelegt. So wird der aktuelle Betriebszustand durch 8 farbige Leuchtdioden an der Oberseite des Gerätes angezeigt.

Der integrierte Busankoppler mit Diagnosefunktion überwacht Busspannung, Busstrom, Busüberlast sowie Netzspannungsausfall und Netzspannungswiederkehr. Alle Ereignisse werden mit einem Zeitstempel im internen Speicher abgelegt. Der Ringspeicher kann über ein 14Byte Telegramm ausgelesen werden.

Alle Geräte sind überlastsicher und verfügen über einen unverdrosselten Ausgang. Darüber hinaus ist die MDT KNX Busspannungsversorgung zur festen Installation auf einer Hutprofilschiene in Verteilungen vorgesehen. Weiterhin muss die Montage in trockenen Innenräumen erfolgen.

Weitere Produkteigenschaften:

MDT Busspannungsversorgung STC 6TE mit Diagnosefunktion, REG, 1280mA
Nennstrom 1280mA, Dauerstrom 1600mA, Spitzenstrom 1900mA
KNX Busspannungsversorgung mit integrierter Drossel
Versorgungsspannung 230VAC. Kurzschlußfest. Außerdem Überlastsicher
Zusätzlicher unverdrosselter Ausgang
Integrierter Busankoppler mit Diagnosefunktionen: Busspannung, Busstrom sowie Busüberlast
Netzspannungsausfall/-wiederkehr
Alle Ereignisse werden mit Zeitstempel im Ringspeicher abgelegt
Auslesen des Ringspeichers über 14Byte Telegramm
Sicherheitsfunktion zur Erkennung eines Geräteausfalls in der Linie
Produkt ist auch in weiteren Ausführungen (Größe) erhältlich

Links: Herstellerinformationen

Hier geht es zu weiteren Produkten von MDT Technologies.

Läuft mit: KNX-Bus (Twisted Pair)ETS-ProjektierungKNX-Systemgerät: Inbetriebnahme und Parametrierung erfolgen über die ETS. Planung und Anschluss gehören in die Hände eines KNX-Fachbetriebs.

Anwendung & Auswahl

Die STC-1280.01 ist das Kraftwerk der KNX-Linie: 1280 mA stabilisierte Busspannung (30 V DC) mit integrierter Drossel – genug Reserve auch für große Linien mit vielen Teilnehmern. Die integrierte Diagnosefunktion überwacht Busspannung, Busstrom und Überlast und meldet Auffälligkeiten, bevor die Anlage steht. Das brauchen Sie dazu: nichts weiter – die Busspannungsversorgung ist die Grundlage jeder KNX-Linie.

Häufige Fragen zum Produkt

Wie viele Geräte versorgt die STC-1280?

Als Faustregel rechnet man 10 mA je Busteilnehmer – 1280 mA tragen damit theoretisch bis zu 128 Geräte je Linie (praktisch mit Reserve planen). Für kleinere Linien gibt es die 640-mA-Variante.

Was bringt die Diagnosefunktion?

Busspannung, Busstrom, Überlast und Netzausfälle werden überwacht und auf den Bus gemeldet – Fehler lassen sich erkennen, bevor Teilnehmer ausfallen.

Brauche ich je Linie eine eigene Versorgung?

Ja – jede KNX-Linie braucht ihre eigene Busspannungsversorgung; bei Linienkopplern gilt das für beide Seiten.

Technische Daten

Einbauart	REG
Versorgungsspannung	1280mA
mit Diagnosefunktion	Ja
Gerätebreite	6TE

Herstellerangaben MDT. Verbindlich ist das Datenblatt.

Datenblätter & Anleitungen

PDFTechnisches Handbuch – Original beim Hersteller MDT technologies

Passende Ratgeber & Markenwelt

›MDT KNX Spannungsversorgung STV, STC & STR: mA richtig dimensionieren – Kaufberatung ›KNX Spannungsversorgung dimensionieren: mA-Bedarf pro Linie richtig berechnen ›KNX-Erstausstattung fürs Einfamilienhaus: die Komponentenliste von Spannungsversorgung bis Taster ›MDT-Markenwelt entdecken

Zusätzliche Informationen

Artikelklasse	Bussystem-Spannungsversorgung
Montageart	REG
Breite in Teilungseinheiten	6
Gewicht	0,42 kg
Maße	11,9 × 9,5 × 6,8 cm
Bussystem KNX	ja
Mit LED-Anzeige	ja
Anzahl der integrierten Drosseln	1
Anzahl der versorgbaren Linien	1
Max. Ausgangsstrom	1280 mA
Sekundärspannung	29 V
