1Was ist ein Stromstoßschalter?

Ein Stromstoßschalter — bei Eltako als Stromstoß-Schaltrelais bezeichnet — schaltet die angeschlossene Last bei jedem kurzen Tasterimpuls um: einmal tippen schaltet ein, das nächste Tippen wieder aus (EIN/AUS-Toggle). Anders als bei einem klassischen Schalter bleibt die Stellung erhalten, bis der nächste Impuls kommt. Der Steuereingang ist dabei vom Laststromkreis getrennt.

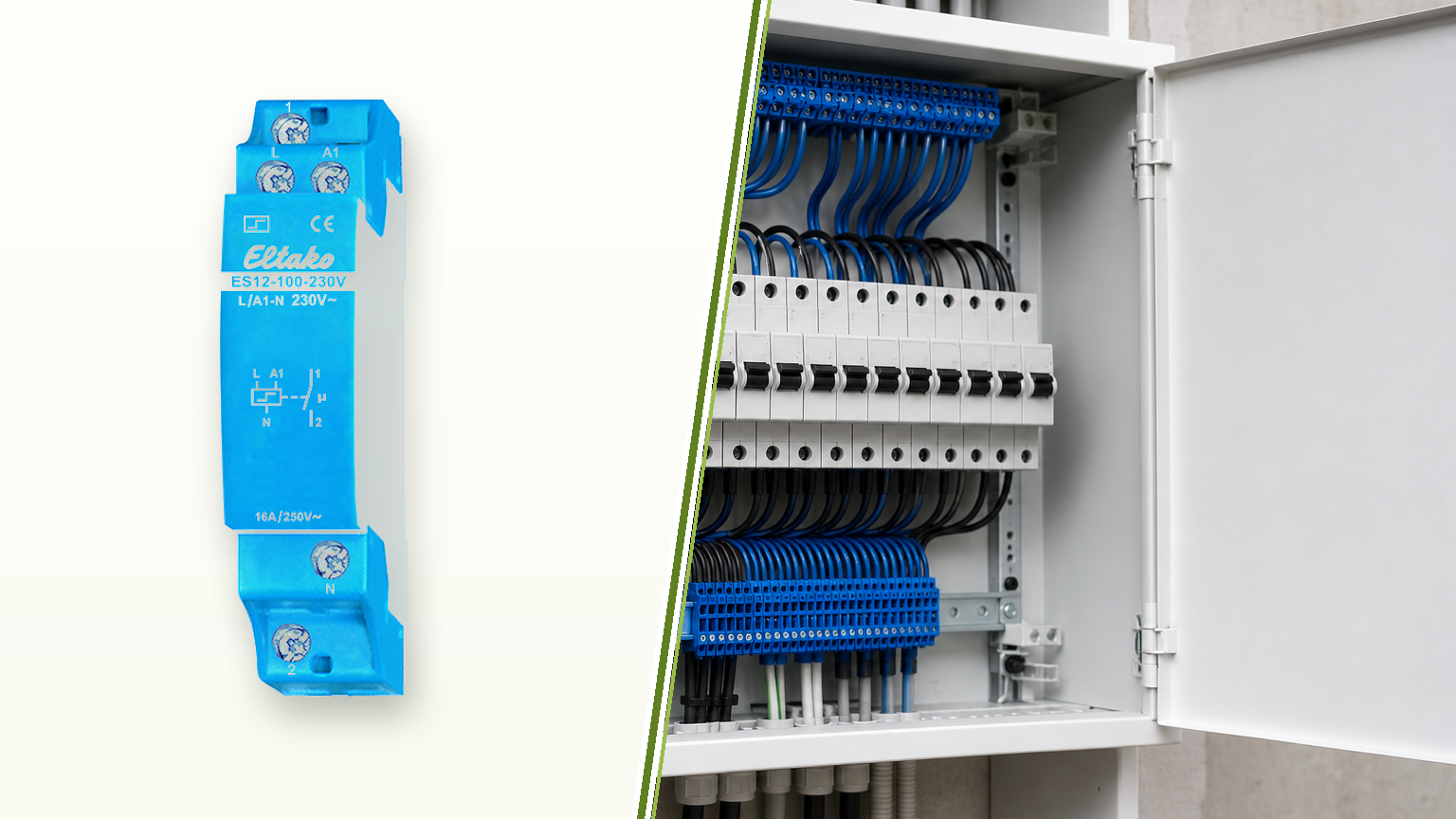

Der große Vorteil: An denselben Steuereingang lassen sich beliebig viele Taster parallel anschließen. Statt einer aufwändigen Wechsel- oder Kreuzschaltung mit mehradrigen Leitungen genügt ein Stromstoßschalter, der von jeder Schaltstelle aus mit einem einfachen Tasterimpuls bedient wird — ideal für Treppenhaus, Flur oder Keller mit vielen Schaltstellen. Eltako baut diese Relais in der Baureihe 12 als schmale Reiheneinbaugeräte (1 TE) für die Verteilung.

2Funktionsweise: vom Impuls zur Schaltung

Jeder kurze Tasterimpuls kippt das interne Relais und schaltet die Last um — ganz ohne Dauerbefehl.

Der Steuereingang ist galvanisch bzw. schaltungstechnisch vom Laststromkreis getrennt: Der Taster liefert nur den kurzen Impuls, das eigentliche Schalten der Last übernimmt der Relaiskontakt. Dadurch bleiben Bedienung und Leistung sauber getrennt, und du kannst die Taster mit dünner Steuerleitung von vielen Stellen aus zusammenführen.

Bei den Steuerspannungen unterscheidet Eltako zwei Welten: klassische Typen sind auf eine feste Spannung (z. B. 100–230 V) ausgelegt, während die UC-Typen mit Universal-Steuerspannung von 8 bis 230 V arbeiten und damit sowohl mit Kleinspannung als auch mit Netzspannung am Steuereingang klarkommen. Die DX-Typen nutzen zusätzlich die patentierte Duplex-Technik und verbrauchen im Ruhezustand nahezu keine Energie.

3Wofür wird ein Stromstoßschalter eingesetzt?

Stromstoßschalter sind die klassische Lösung überall dort, wo eine Last von mehreren Stellen geschaltet werden soll: im Treppenhaus mit einem Taster pro Etage, im langen Flur oder im Keller mit Tastern an beiden Enden. Statt vieler Wechsel- und Kreuzschalter genügt ein zentrales Relais in der Verteilung, an dessen Steuereingang alle Taster parallel liegen. Für Zentralfunktionen (etwa „Alles aus") lassen sich zusätzliche Steuereingänge oder mehrkanalige Relais nutzen.

4Kaufberatung: Welchen Eltako Stromstoßschalter wählen?

UC — Universal-Steuerspannung 8–230 V

Das Kürzel UC steht für Universal-Steuerspannung: Der Steuereingang arbeitet mit jeder Spannung von 8 bis 230 V, egal ob Klein- oder Netzspannung. Ein UC-Typ ersetzt damit mehrere spannungsspezifische Varianten — du brauchst nicht für jede Anlage ein anderes Relais und liegst bei gemischten Bestandsinstallationen immer richtig.

DX — patentierte Duplex-Technik (Standby)

Die Duplex-Technik (DX) ist Eltakos patentierte Lösung gegen den Dauer-Haltestrom klassischer Relais: Statt die Spule permanent zu bestromen, hält das Gerät seinen Zustand nahezu verlustfrei. Der Standby-Verbrauch sinkt auf rund 0,1 W. Über viele Relais in einer Verteilung summiert sich das spürbar — DX ist die energieeffiziente Wahl.

Potentialfrei (Z) — wann brauche ich das?

Typen mit Z (z. B. ES12Z-200-UC) haben einen potentialfreien Schaltkontakt: Er ist galvanisch vom Steuerkreis getrennt und lässt sich frei beschalten — etwa für Kleinspannung, eine andere Phase oder einen fremden Stromkreis. Wenn Schalt- und Steuerkreis nicht dasselbe Potential haben dürfen, führt am potentialfreien Kontakt kein Weg vorbei.

Wie viele Kanäle und welcher Kontakt?

Achte auf die Kontaktart: 1S ist ein Schließer, 1S+1Ö ein Wechsler (Schließer plus Öffner), 2S zwei Schließer. Für mehrere unabhängige Verbraucher gibt es mehrkanalige Relais bis hin zum 4-fach-Typ ESR12Z-4DX (4×1S). So schaltest du mit einem Reiheneinbaugerät gleich mehrere Stromkreise.

IP / IPM — mit Zentralsteuerung und Rückmeldung

Typen mit IP bzw. IPM (z. B. ESR62PF-IP, ESR64PF-IPM) bieten zusätzliche Steuer- und Rückmeldemöglichkeiten für zentrale Schaltbefehle. Sie sind sinnvoll, wenn du das Relais nicht nur lokal per Taster, sondern auch über eine übergeordnete Steuerung ansprechen oder den Schaltzustand zurückmelden willst.

5Eltako Stromstoßschalter im Vergleich

Die Baureihe 12 reicht vom günstigen elektromechanischen Basisrelais bis zum komfortablen Mehrkanal-Typ mit Duplex-Technik. Die wichtigsten Unterscheidungsmerkmale sind Kanalzahl und Kontaktart, die Steuerspannung (fest oder UC) sowie die Technik (elektromechanisch, elektronisch, Duplex oder potentialfrei). Alle folgenden Modelle sind 16-A-Reiheneinbaugeräte. Die Tabelle stellt die echten Shop-Modelle gegenüber.

Alle Modelle 16 A Nennstrom, Reiheneinbau (Baureihe 12). Preise brutto, tagesaktuell aus dem Shop.

6Häufiger Fehler: Standby und LED-Lasten unterschätzen

Ein klassischer elektromechanischer Stromstoßschalter hält seinen Zustand über einen Dauer-Haltestrom — die Spule wird permanent bestromt und verbraucht auch im Ruhezustand Energie. Über viele Relais in einer Verteilung summiert sich dieser Standby-Verlust. Die patentierte Duplex-Technik (DX) vermeidet das und senkt den Ruheverbrauch auf rund 0,1 W. Wer eine energieeffiziente Anlage plant, sollte deshalb bewusst zu einem DX-Typ greifen.

Zweiter typischer Stolperstein sind moderne LED-Lasten: Ihre hohen Einschaltstromspitzen können bei zu knapp dimensionierten oder ungeeigneten Kontakten Fehlschaltungen auslösen oder den Kontakt auf Dauer verkleben lassen. Achte deshalb auf ausreichenden Nennstrom (16 A) und wähle die passende Technik bzw. den passenden Kontakt für deine Lastart.

7Anschluss & Inbetriebnahme in Kürze

Der Anschluss folgt dem einfachen Grundprinzip des Stromstoßschalters: Alle Taster werden parallel auf den Steuereingang gelegt, die zu schaltende Last hängt am Schaltkontakt. Bei UC-Typen ist die Steuerspannung unkritisch — sie arbeiten von 8 bis 230 V. Für getrennte Kreise wählst du einen potentialfreien (Z-)Typ, für mehrere Verbraucher ein mehrkanaliges Relais. Die genaue Klemmenbelegung und zulässige Lasten entnimmst du dem jeweiligen Datenblatt beim Hersteller. Details findest du in der Eltako-Produktdokumentation.

8Häufige Fragen
