Gira TX_44: Schalterprogramm für Feuchtraum und Außenbereich

Das Gira TX_44 ist die Antwort, wenn ein Schalter nicht im trockenen Wohnzimmer sitzt, sondern dort, wo Spritzwasser, Feuchtigkeit und Wetter mitspielen: Balkon, Terrasse, Garage, Kellerabgang oder Feuchtraum. Kernmerkmal ist die Schutzart IP 44, die klassische System-55-Installationen an dieser Stelle nicht ohne Weiteres erreichen. In diesem Ratgeber erfährst du, wie diese Schutzart überhaupt entsteht, wie sich System-55-Einsätze einbinden lassen und welche Gira-Komponenten aus unserem Sortiment dazu passen.

Was TX_44 von System 55 unterscheidet

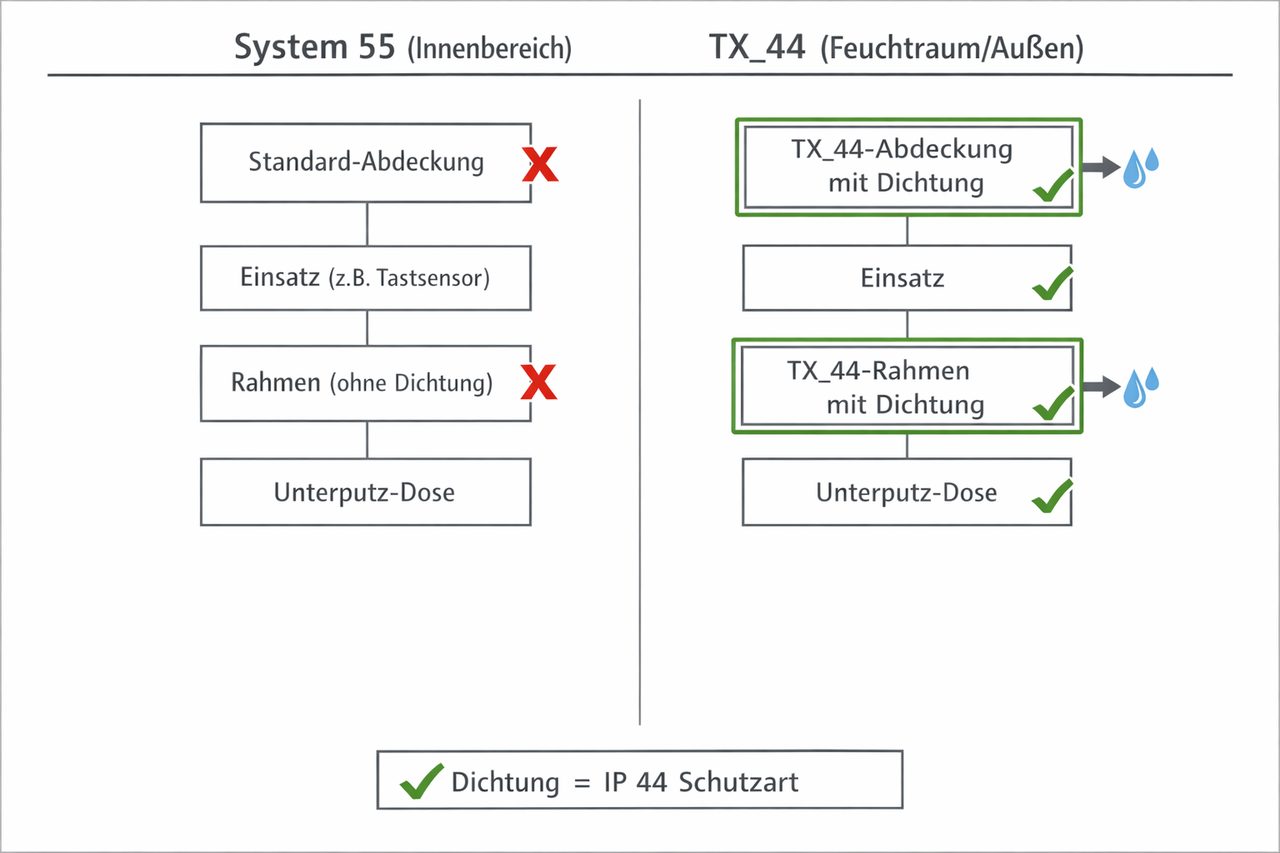

Der entscheidende Punkt beim TX_44 ist nicht ein einzelnes Bauteil, sondern das Zusammenspiel mehrerer Komponenten. Die Schutzart IP 44 entsteht erst aus der Kombination von Abdeckung, umlaufender Dichtung und dem passenden Rahmen. Erst wenn diese drei Elemente sauber ineinandergreifen, ist die Installation vor Fremdkörpern und allseitigem Spritzwasser geschützt. Genau das ist der Unterschied zum reinen System 55: Dessen Standardabdeckungen sind für trockene Innenräume gedacht und bringen diese Dichtebene nicht mit.

Für dich heißt das in der Praxis: Ein TX_44-Rahmen mit Dichtung ist kein optisches Detail, sondern ein funktionales Bauteil. Fehlt die Dichtung oder wird der falsche Rahmen kombiniert, ist die IP 44 dahin – und damit auch die Freigabe für den Feuchtraum oder Außenbereich. Wer das Programm einsetzt, sollte die Komponenten deshalb nicht mischen, sondern als abgestimmte Einheit betrachten.

System-55-Einsätze über Zwischenrahmen einbinden

Ein häufiges Missverständnis betrifft die Einsätze. Grundsätzlich lassen sich viele System-55-Einsätze mechanisch über passende Adapter-/Zwischenrahmen in das TX_44-Umfeld einbinden. Das ist praktisch, weil du dadurch dieselbe Gerätefamilie über die gesamte Installation hinweg nutzen kannst. Aber – und das ist entscheidend – ob dabei die Schutzart IP 44 erhalten bleibt, hängt von der jeweils vom Hersteller freigegebenen Kombination aus Einsatz, Abdeckung/Zentralplatte, Dichtung und TX_44-Rahmen ab. Der Zwischenrahmen stellt die mechanische Verbindung her; nicht jede Kombination ist spritzwassergeschützt.

Deshalb gilt als Faustregel: Alles, was wirklich spritzwassergeschützt sein soll, wird als vollwertige TX_44-Einheit aufgebaut. System-55-Einsätze über Zwischenrahmen sind dagegen eine Lösung für Bereiche, in denen die IP 44 nicht zwingend gefordert ist, du aber die einheitliche Optik behalten möchtest. Wer sich unsicher ist, findet in der Kategorie Schalterprogramme eine strukturierte Übersicht, um die Programme gegeneinander abzuwägen.

Typische Einsatzorte: Balkon, Garage und Feuchtraum

Die klassischen Orte für TX_44 sind schnell benannt. Auf dem Balkon oder der Terrasse geht es um Außenleuchten, Steckdosen und teils um Markisen- oder Jalousiesteuerung. In der Garage sind es Deckenlicht, Torantrieb und Arbeitsleuchten, oft in feuchter oder staubiger Umgebung. Und im klassischen Feuchtraum – etwa Waschküche, Hauswirtschaftsraum oder Kellerbereich – kommt es auf zuverlässigen Spritzwasserschutz an, ohne dass die Bedienung darunter leidet.

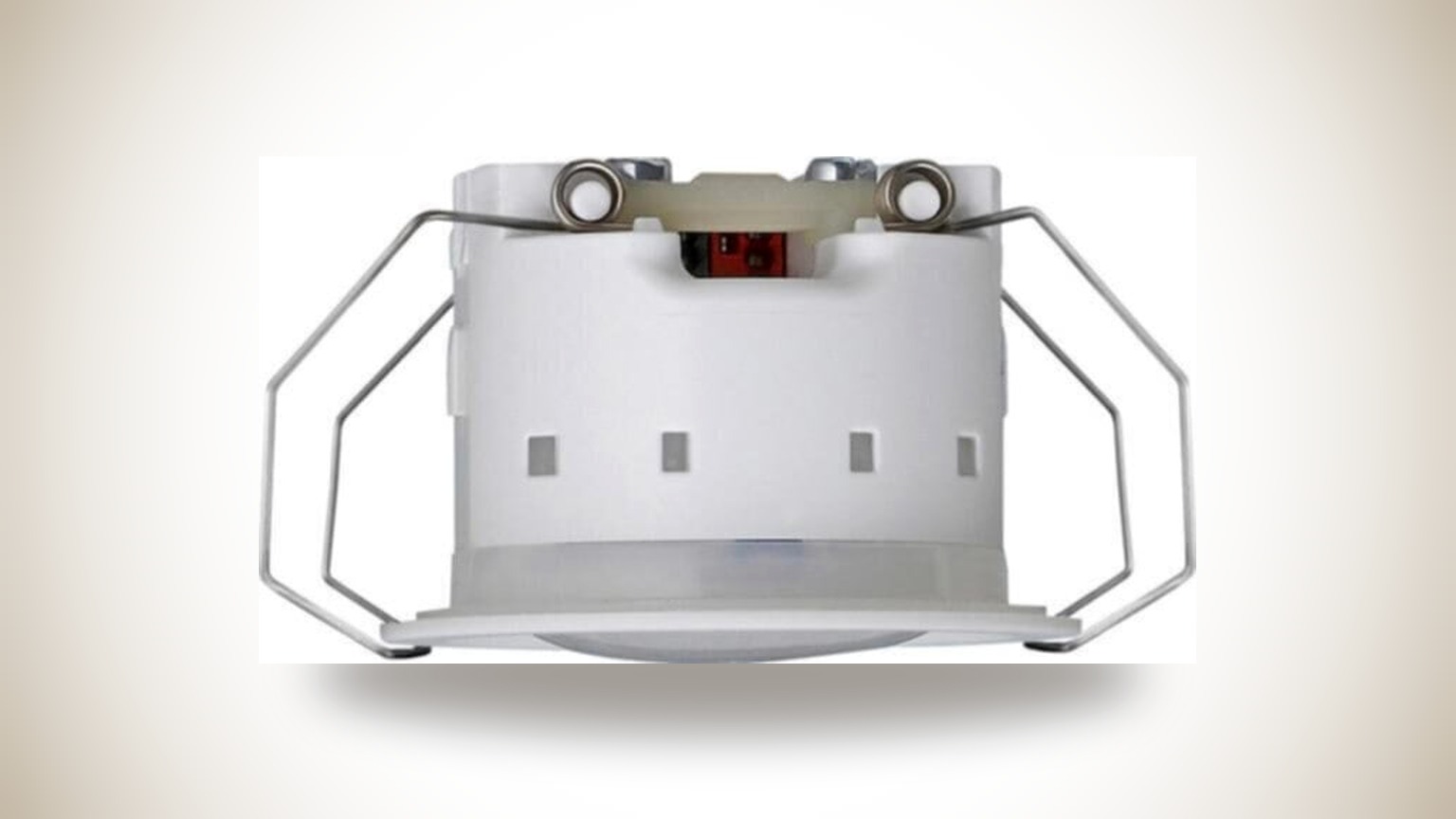

Gerade dort spielt eine automatisierte Lichtsteuerung ihre Stärken aus. Der Gira Präsenzmelder Mini Komfort KNX ist genau für solche Situationen gemacht: Er arbeitet wahlweise als Präsenzmelder zur Anwesenheitsüberwachung, als Deckenwächter zur Bewegungserkennung oder als Melder über Meldetelegramme – in Innenräumen ebenso wie in geschützten Außenbereichen. Dank Schutzart IP 44 ist die Montage in Feuchträumen und in nicht direkt bewitterten Außenbereichen möglich (Herstellerangaben beachten). Praktisch ist der extrem flache Einbau: Der Melder lässt sich per Klemmmontage an abgehangenen Decken, per Gerätedose nach DIN 49073 an festen Decken oder in einer Aufputz-Gerätedose montieren. Der mit Farbe überstreichbare Designring passt ihn optisch an Wand oder Decke an, und nach dem Abnehmen des Rings sind alle Bedienelemente – etwa die Programmier-Taste – bequem von vorne erreichbar. Eine spätere Justierung oder Programmierung über die ETS ist so ohne Ausbau möglich. Die Sensorik umfasst drei PIR-Sensoren und einen integrierten Helligkeitssensor, die Empfindlichkeit ist am Gerät oder über die ETS einstellbar. Mit ca. 185,60 € ist er sofort lieferbar.

Kombination mit 30-mA-Absicherung

Ein Aspekt, den man bei Feuchtraum und Außenbereich nie übergehen darf, ist der Personenschutz. Für Steckdosen- und viele Endstromkreise in Außenbereichen sowie in entsprechend normativ erfassten Bereichen ist ein Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom in der Regel erforderlich bzw. Stand der Technik. Ein RCD mit 30 mA kann bei geeigneten Fehlerbedingungen den zusätzlichen Personenschutz verbessern und im Fehlerfall schnell abschalten, ersetzt aber nicht das vollständige Schutzkonzept der Anlage; die konkrete Ausführung richtet sich nach Anwendungsfall, Betriebsmitteln, Netzsystem und den einschlägigen Normen. IP44 und 30-mA-RCD erfüllen unterschiedliche Anforderungen und ersetzen einander nicht. Welche Schutzmaßnahmen erforderlich sind, ergibt sich aus Stromkreis, Betriebsmittel, Montageort und den einschlägigen Normen; zusätzlich können z. B. geeignete Betriebsmittel, Leitungsführung, Abschaltbedingungen und Potentialausgleich relevant sein. Die passenden Schutzorgane und weiteres Material für den Zählerschrank findest du in der Kategorie Verteilereinbau.

Gira Tastsensoren für die KNX-Bedienung

Wo das TX_44 die Peripherie in Feuchtraum und Außenbereich robust macht, übernehmen im Inneren die Tastsensoren die eigentliche Bedienung der KNX-Anlage. Der Gira Tastsensor 4 Standard 3-fach KNX für ca. 92,47 € ist dabei unsere sofort lieferbare Empfehlung für den Einstieg in die komfortable Bedienung. Er bringt einen integrierten Busankoppler mit, kann einen verdrahteten Fernfühler aufnehmen und besitzt einen integrierten Temperatursensor. Der Sensor lässt sich waagerecht oder senkrecht einbauen, jede Bedienfläche ist als Wippe oder Taste konfigurierbar, und ein taktiles Feedback bestätigt jeden Tastendruck. Funktional deckt er Schalten, Dimmen von Helligkeit und Farbtemperatur, Farbsteuerung, Jalousie, Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle ab. Vervollständigt wird er mit einem separat zu bestellenden Wippenset.

Wer nur zwei Bedienflächen benötigt, greift zum Gira Tastsensor 4 Standard KNX für ca. 85,07 €. Er ist der meistgekaufte in dieser Auswahl und funktional identisch aufgebaut wie die 3-fach-Variante, jedoch mit zwei Wippen. Aktuell ist er allerdings nicht ab Lager – wer sofort loslegen möchte, ist mit der lieferbaren 3-fach-Ausführung besser bedient.

Komfort-Varianten für höhere Ansprüche

Für gehobene Ansprüche gibt es die Komfort-Reihe im System 55. Der Gira Tastsensor 4 Komfort 2-fach KNX für ca. 113,19 € bietet neben den Grundfunktionen erweiterte Bedienkonzepte: vier Bedienkonzepte für die Jalousiesteuerung mit Zeiten für kurze und lange Betätigung, eine flexible Wertgeberfunktion mit einstellbarem Wertebereich sowie Szenennebenstellen mit oder ohne Speicherfunktion. Eine Bedienfläche mehr bietet der Gira Tastsensor 4 Komfort 3-fach KNX für ca. 120,61 €. Über die 2-Kanal-Bedienung kann jede Wippe zwei unabhängige Kanäle ansteuern und so mit einem Druck bis zu zwei Telegramme senden. Beide Komfort-Modelle sind derzeit nicht ab Lager und daher eher für die vorausschauende Planung interessant. Achte bei der Bestellung auf die Baugröße: Bestellnummern wie 5002028 bezeichnen den Tastsensor 4 im eigenständigen 95-mm-Format, der nicht ins System 55 und nicht zu den hier genannten Wippensets passt – für System 55 gelten 504100, 504200 und 504300.

Wenn du ein Anwendungsmodul mit dem KNX-System verbinden willst, übernimmt der Gira Busankoppler 3 KNX für ca. 41,53 € die Schnittstellenfunktion. Er stellt die Verbindung zwischen dem KNX-System und einem Anwendungsmodul her, wobei beide zusammen eine funktionale Einheit bilden, die im ETS-Projekt über das Applikationsprogramm des Moduls projektiert wird. Anschluss- und Abzweigklemme liegen bei; der Busankoppler ist bei uns ab Lager lieferbar. Eine vollständige Übersicht aller Modelle dieser Marke findest du in der Kategorie Gira.

Passendes Set & Zubehör

• Gira Präsenzmelder Mini Komfort KNX – IP 44, sofort lieferbar, ideal für Feuchtraum und Außenbereich
• Gira Tastsensor 4 Standard 3-fach KNX – sofort lieferbare Bedienzentrale mit drei Bedienflächen
• Gira Wippenset 3-fach Tastsensor in Anthrazit – passendes Wippenset für die 3-fach-Ausführung
• Gira Wippenset 2-fach Tastsensor in Anthrazit – passendes Wippenset für die 2-fach-Ausführung
• Gira Busankoppler 3 KNX – Schnittstelle zwischen KNX-System und Anwendungsmodul

Wichtig zu wissen: Der Tastsensor wird immer erst mit einem separat zu bestellenden Wippenset vollständig. Sowohl das Gira Wippenset 3-fach Tastsensor als auch das Gira Wippenset 2-fach Tastsensor sind derzeit nicht ab Lager – plane die Verfügbarkeit bei deiner Bestellung entsprechend mit ein, damit Sensor und Wippen zusammenpassen.
