Zuordnungstabelle: welcher Adapter für welche Schalterserie?

Das Suchproblem ist fast immer dasselbe: Du weißt, welche Schalterserie bei dir an der Wand ist – und suchst das eine Adapter-Set, das dazu passt. Die Tabelle ordnet die gängigen Schalterprogramme den eQ-3-Adaptern zu. Einzeladapter reichen für den Einstieg, die 20er-Sets (VE20) lohnen sich bei Sanierung oder Neubau, wenn gleich mehrere Schaltstellen smart werden.

Die exakte Liste der abgedeckten Serien steht jeweils auf der Produktseite des Adapters – gerade bei Berker und Jung gibt es mehrere Programme mit unterschiedlicher Wippengeometrie. Wenn du unsicher bist, welche Serie bei dir verbaut ist: Wippe und Rahmen abnehmen, auf der Rückseite steht fast immer Hersteller und Serienbezeichnung.

So funktioniert das Adapter-Prinzip

• Die Unterputz-Aktoren von Homematic IP für Markenschalter (Schalt-Mess-Aktoren, Dimmaktoren, Rollladenaktoren) ersetzen den vorhandenen Schaltereinsatz in der Dose
• Ab Werk liegt den Aktoren ein eigener Rahmen samt Wippe im eQ-3-Design bei
• Der Markenadapter ist das mechanische Bindeglied: Er wird auf den Aktor gesteckt und nimmt dann Rahmen und Wippe deines Schalterprogramms auf
• Ergebnis: Der smarte Aktor ist von außen nicht von den übrigen Schaltern der Serie zu unterscheiden
• Der Adapter führt keinen Strom – die Elektroinstallation dahinter bleibt Sache der Fachkraft

Das Prinzip ist schnell erklärt: Hinter der Wand sitzt ein Homematic-IP-Unterputzaktor, der schaltet, dimmt oder den Rollladen fährt. Vor der Wand willst du aber keine Fremdoptik, sondern deine Schalterserie. Der Adapter übersetzt zwischen beiden Welten – er passt die Aufnahme des Aktors an die Wippen- und Rahmengeometrie des jeweiligen Herstellerprogramms an. Original-Wippe und Original-Rahmen kaufst du dabei ganz normal im Programm deiner Serie, so wie für jeden anderen Schalter auch.

Welcher Aktor dahinter arbeiten soll, ist die zweite Entscheidung: Für Licht und Steckdosen findest du die passenden Geräte im Schaltaktor-Vergleich, für stufenloses Licht im Dimmer-Vergleich und für Beschattung im Ratgeber zu den Homematic IP Rollladenaktoren. Der Adapter ist in allen drei Fällen derselbe – entscheidend ist nur deine Schalterserie.

Die Adapter im Detail: Gira, Jung, Berker & Co.

• Gira: zwei Varianten – Gira 55 für das System 55 und Gira Standard für die ältere Standard-Serie; bei uns aktuell als günstige B-Ware-20er-Sets
• Jung: J2 für die CD-Reihe im Sortiment; J1 für die A-/AS-Programme derzeit nicht gelistet
• Berker: B2 als Einzeladapter und 20er-Set; für weitere Berker-Serien existiert der B1
• Siemens: Adapter für die Delta-Schalterprogramme, einzeln oder als 20er-Set
• Elso Joy, Düwi, Kopp: jeweils als Einzeladapter für 2,78 €

Gira ist der Klassiker unter den Suchanfragen – und hier lohnt sich aktuell ein Blick auf die B-Ware: Das Adapter-Set Gira 55 als 20er-B-Ware-Set (21,56 €) deckt das Gira System 55 ab, zu dem unter anderem Standard 55, E2, Event und Esprit gehören. Für die ältere Gira-Standard-Serie gibt es das Adapter-Set Gira Standard als 20er-B-Ware-Set (24,26 €). B-Ware heißt bei einem rein mechanischen Kunststoffteil vor allem: geprüfte Ware, unschlagbarer Stückpreis von rund einem Euro pro Adapter.

Jung löst du über den Adapter Jung J2 (2,78 €) beziehungsweise das 20er-Set (28,30 €). In der eQ-3-Zuordnung steht J2 für die CD-Reihe, während der J1 die A-/AS-Programme abdeckt – den J1 führen wir derzeit nicht. Prüfe vor der Bestellung kurz, zu welcher Reihe deine Wippen gehören.

Berker-Nutzer greifen zum Adapter Berker B2 (2,78 €) oder dem 20er-Set (28,30 €). Berker führt viele Programme mit unterschiedlichen Wippenmaßen – welche Serien der B2 exakt abdeckt und wofür stattdessen der B1 gedacht ist, entnimmst du der Kompatibilitätsliste auf der Produktseite.

Siemens-Installationen (Delta-Programme) verbindet der Adapter Siemens (2,78 €) mit Homematic IP, für größere Projekte gibt es das 20er-Set (28,30 €). Auch Elso Joy (Einzeladapter 2,78 €, 20er-Set 28,30 €), Düwi (2,78 €) und Kopp (2,78 €) sind abgedeckt. Für Busch-Jaeger und Merten existieren von eQ-3 ebenfalls eigene Adapter-Sets – beide sind derzeit nicht bei uns gelistet.

HmIP-BRA Tasterwippe & Wechselrahmen

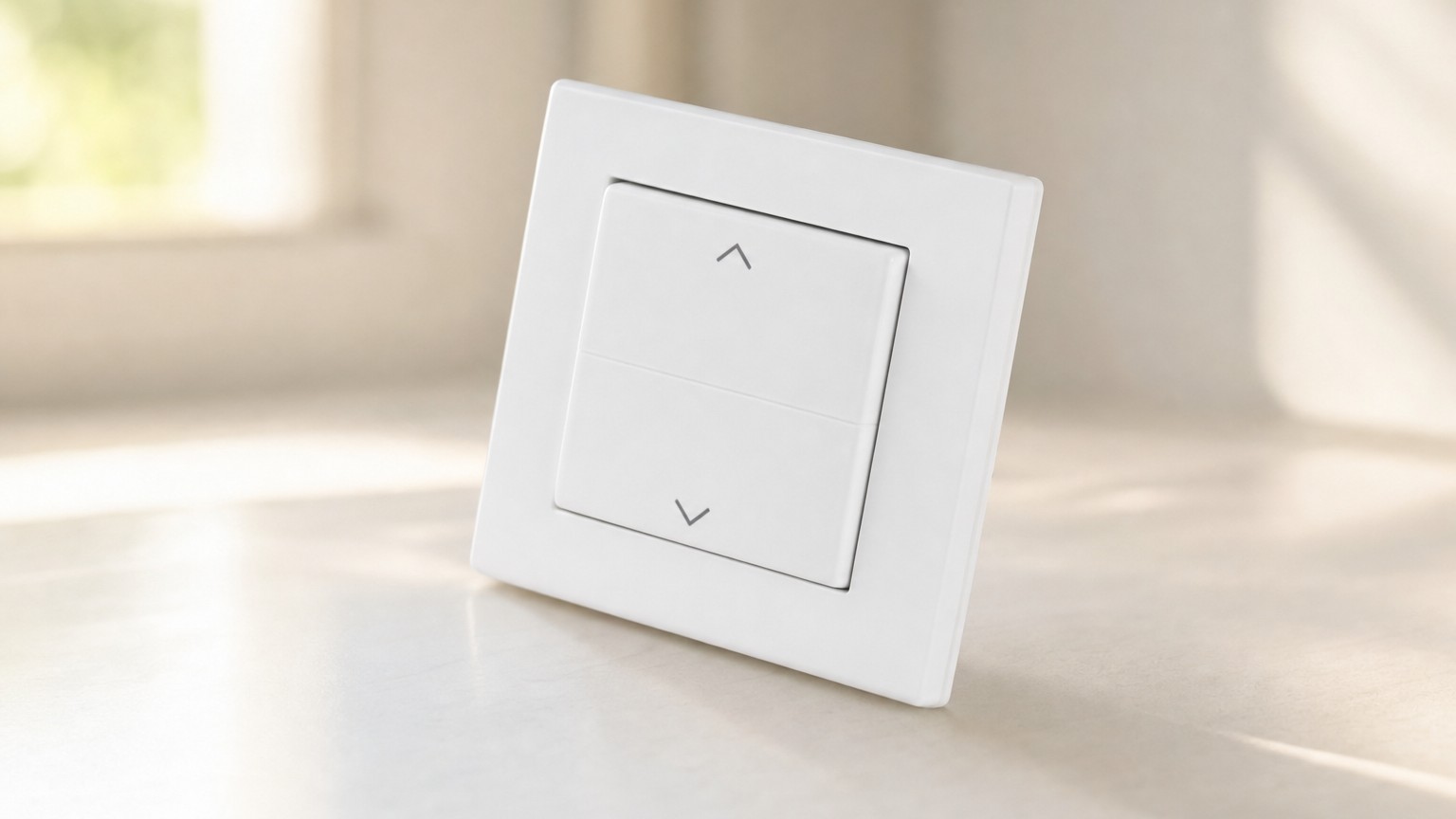

• Die HmIP-BRA (4,68 €) ist eine Tasterwippe für Markenschalter mit aufgedruckten Pfeilen
• Typischer Einsatz: am Rollladenaktor, wenn die Fahrtrichtung Auf/Ab auf der Wippe erkennbar sein soll
• Alternativ nutzt du einfach die neutrale Original-Wippe deiner Schalterserie
• Als Wechselrahmen wird der ab Werk beiliegende eQ-3-Rahmen bezeichnet – mit Adapter ersetzt du ihn durch den Original-Rahmen deiner Serie

Bei Rollladen- und Jalousieaktoren stellt sich eine Detailfrage: Woran erkennt man an der Wand, dass die obere Wippenhälfte „auf“ und die untere „ab“ bedeutet? Die HmIP-BRA Tasterwippe für Markenschalter mit Pfeilen (4,68 €) beantwortet genau das: eine Wippe mit Pfeilsymbolen für den Einsatz auf den Markenschalter-Aktoren. Wer die durchgängige Optik der eigenen Serie wichtiger findet als die Beschriftung, bleibt bei der neutralen Original-Wippe des Schalterprogramms – funktional macht das keinen Unterschied. Mehr zur Aktor-Auswahl für die Beschattung liest du im Rollladenaktor-Ratgeber.

Und der oft gesuchte „Homematic IP Wechselrahmen“? Damit ist in der Regel der Rahmen gemeint, der den Markenschalter-Aktoren ab Werk beiliegt: ein neutraler eQ-3-Rahmen samt Wippe, mit dem das Gerät auch ganz ohne Adapter-Set einsatzbereit ist. Sobald du den Markenadapter nutzt, wandert dieser Rahmen in die Schublade – an seine Stelle treten Rahmen und Wippe deiner Serie.

Adapter ist nicht gleich Adapter: Ventil, Hutschiene, Wired-Bus

• Nicht jeder eQ-3-Adapter hat mit Schalterserien zu tun – drei weitere Adapter-Typen tauchen in den Suchergebnissen auf
• Ventiladapter verbinden Heizkörperthermostate mit Ventilen fremder Hersteller
• Hutschienenadapter bringen Geräte in den Verteilerschrank
• Buskabeladapter gehören zum Homematic IP Wired-System

Wenn du für deine Heizung suchst: Das eQ-3 Adapter-Set Oventrop (6,57 €) und der eQ-3 Ventiladapter VA80 (4,68 €) sind Ventiladapter für Heizkörper – sie haben mit Schalterprogrammen nichts zu tun. Der Hutschienenadapter HmIP-DRA (4,68 €) montiert die Multi IO Box auf die Hutschiene im Verteiler, und der HmIPW-BCC Wired Buskabeladapter (11,80 €) ist Zubehör für die Busverkabelung im Homematic IP Wired-System. Merkregel: Markenschalter-Adapter erkennst du an der Herstellerbezeichnung im Produktnamen (Gira, Jung, Berker …).

Praxis-Tipps

• Serie sicher bestimmen: Wippe und Rahmen eines vorhandenen Schalters abziehen – auf der Rückseite stehen Hersteller und Serienname. Das erspart Fehlbestellungen bei ähnlich aussehenden Programmen.
• Gleich das 20er-Set nehmen: Ab rund zehn geplanten Schaltstellen lohnt sich das VE20-Set (28,30 €) – rechnerisch ist es ab elf Stück günstiger als Einzeladapter, und Reserve schadet bei einem Cent-Artikel nicht.
• B-Ware nutzen: Bei rein mechanischen Adaptern ist B-Ware praktisch risikofrei – die Gira-20er-Sets kosten so nur rund 1 € pro Adapter.
• Material vor dem Elektrikertermin komplettieren: Aktor, Adapter und Original-Rahmen/-Wippe der Serie zusammen bereitlegen – dann ist die Schaltstelle in einem Termin fertig.
• Pfeile nur wo nötig: Die HmIP-BRA lohnt sich an Rollladen-Tastern; bei Licht bleibt die neutrale Serienwippe die elegantere Wahl.

Alle Produkte im Überblick

HmIP-BRA Tasterwippe für Markenschalter mit Pfeilen Homematic IP

4,68 €

eQ-3 Adapter Jung J2 EQ3-ADA-J2

2,78 €

eQ-3 Adapter-Set Jung J2 EQ3-ADA-J2(VE20)

28,30 €

eQ-3 Adapter Berker B2 EQ3-ADA-B2

2,78 €

eQ-3 Adapter-Set Berker B2 EQ3-ADA-B2(VE20)

28,30 €

eQ-3 Adapter Siemens EQ3-ADA-S pc.

2,78 €

eQ-3 Adapter-Set Siemens 20er Set EQ3-ADA-S (VE20)

28,30 €

eQ-3 Adapter Elso Joy EQ3-ADA-EJ

2,78 €

eQ-3 Adapter Düwi EQ3-ADA-DW

2,78 €

eQ-3 Adapter Kopp EQ3-ADA-KO

2,78 €

Häufige Fragen

Fazit

Die Markenschalter-Adapter sind das günstigste Bauteil im ganzen Homematic-IP-Projekt – und gleichzeitig das, welches am meisten über die spätere Optik entscheidet. Die Zuordnung ist einfach, wenn du deine Schalterserie kennst: Gira System 55 und Gira Standard löst du aktuell besonders günstig über die B-Ware-20er-Sets, Jung CD, Berker, Siemens, Elso Joy, Düwi und Kopp kosten als Einzeladapter jeweils 2,78 €. Dazu die HmIP-BRA, wo Pfeile auf der Wippe sinnvoll sind – fertig ist die Schaltstelle, die aussieht wie der Rest deiner Installation. Welcher Aktor dahinter arbeiten soll, klärst du am besten im Schaltaktor-Vergleich oder im Rollladenaktor-Ratgeber – und alle weiteren Homematic-IP-Themen findest du gesammelt im Ratgeber-Hub.
