Sechzehn Positionen von OBO Bettermann, ein System: Kabelrinne und Weitspannkabelrinnen als Tragstrecke, dazu T-Stücke, ein 90°-Bogen, Verbinder, Gelenkverbinder, Wand-/Deckenbügel und ein Deckel mit Drehriegel. Alle Maße in der Tabelle stammen direkt aus den Produktbezeichnungen.

Kabelrinne oder Kabelleiter – der Unterschied

• Kabelrinne: ein wannenförmiges Tragprofil mit durchgehendem Boden – die Leitungen liegen flächig auf und sind seitlich geführt
• Kabelleiter: eine offene Konstruktion aus zwei Holmen mit Sprossen dazwischen – die Leitungen liegen auf den Sprossen und werden dort fixiert
• Die Rinne lässt sich mit einem Deckel verschließen und schützt so vor Staub und herabfallendem Kleinmaterial
• Die Leiter ist rundum offen – Luft kommt von allen Seiten an die Leitungen, Schmutz fällt durch
• Welche Bauform in deinem Projekt sinnvoll ist, entscheidet sich am Einsatzort und am Leitungsmix – im Zweifel gemeinsam mit dem Fachplaner

Beide Bauformen lösen dieselbe Aufgabe: viele Leitungen geordnet, zugentlastet und nachvollziehbar durchs Gebäude führen. Der Unterschied liegt im Boden. Die Kabelrinne bietet eine durchgehende Auflagefläche – auch dünne Steuer- und Datenleitungen liegen sauber auf, nichts hängt durch, und mit einem aufgesetzten Deckel wird aus der Trasse ein weitgehend geschlossener Kanal. Das macht die Rinne zum Allrounder für Technikräume, Flure, Werkstätten und überall dort, wo unterschiedlichste Leitungsquerschnitte gemischt laufen.

Die Kabelleiter verzichtet auf den durchgehenden Boden: Zwei seitliche Holme, dazwischen Sprossen, fertig. Die Leitungen werden auf den Sprossen geführt und dort mit Schellen oder Bindern fixiert. Der offene Aufbau hat seinen Reiz, wo dicke Leitungen gut belüftet auf langen, geraden Strecken laufen sollen – und wo niemand einen geschlossenen Look braucht. Der Preis dafür: Kleinteilige Leitungen brauchen auf Sprossen mehr Sorgfalt bei der Befestigung, und ein Deckel ist konstruktionsbedingt nicht das natürliche Zubehör dieser Bauform.

Für viele Anwendungen im Gebäude ist die Kabelrinne deshalb der pragmatische Startpunkt – und genau darauf konzentriert sich auch das hier vorgestellte OBO-Bettermann-Sortiment: Rinnen, Weitspannrinnen und das passende Formteil- und Befestigungszubehör findest du in der Kategorie Kanäle & Zubehör.

Kabeltrasse planen: Schritt für Schritt

• Schritt 1: Leitungsbestand aufnehmen – was liegt heute, was kommt absehbar dazu?
• Schritt 2: Breite mit Reserve wählen – im Sortiment reichen die Breiten laut Produktbezeichnung von 100 bis 400 mm
• Schritt 3: Verlauf festlegen – Richtungswechsel und Abzweige mit Formteilen (Bogen, T-Stück) statt mit Bastellösungen
• Schritt 4: Befestigung klären – etwa mit Wand-/Deckenbügeln in der zur Rinnenbreite passenden Größe
• Schritt 5: Ausführungsvariante zur Umgebung wählen – viele Positionen gibt es als FS- und als FT-Variante
• Schritt 6: Befestigungsabstände und Traglast durch die Fachkraft prüfen lassen

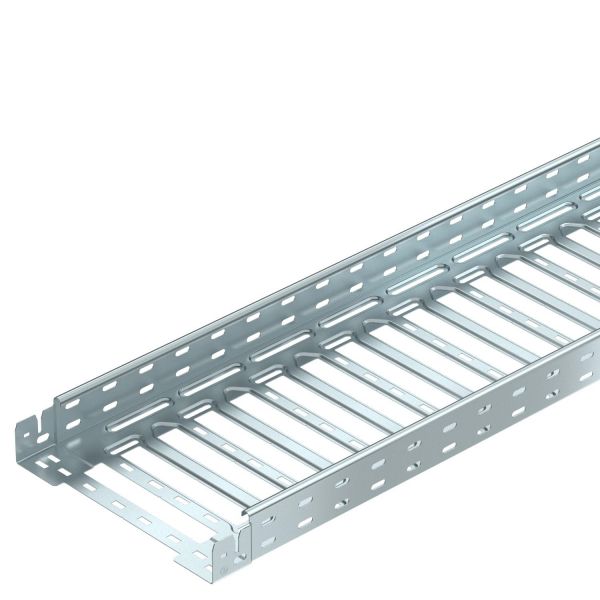

Ein typischer Planungsfehler ist eine zu knapp bemessene Trasse. Eine Kabelrinne, die am Tag der Montage schon voll liegt, ist beim nächsten Umbau ein Problem – plane also nicht für den Ist-Zustand, sondern für den Zustand in ein paar Jahren. Die Produktnamen verraten dir die verfügbaren Formate: Die MKSM 630 FS misst laut Bezeichnung 60x300x1 mm, die Weitspannrinnen der WKSG-Serie gibt es in 110x200, 110x300 und 110x400 mm, und die T-Stücke der 60er-Linie decken 60x100, 60x200 und 60x300 mm ab.

Beim Verlauf gilt: Jede Richtungsänderung und jeder Abzweig ist eine Stelle, an der Leitungen geführt und Radien eingehalten werden wollen. Dafür gibt es Formteile – vom horizontalen T-Stück (50,17 €) bis zum 90°-Bogen mit 500-mm-Radius (327,10 €). Der Preisunterschied zeigt schon: Große Formteile sind kein Pfennigartikel. Wer Richtungswechsel in der Planung bewusst setzt statt sie unterwegs zu improvisieren, plant nicht nur sauberer, sondern auch kalkulierbarer.

Bei den Kürzeln FS und FT handelt es sich um unterschiedliche Ausführungsvarianten derselben Bauteile – gut zu sehen am Gelenkverbinder RGV 60 FS (5,57 €) und seinem Gegenstück RGV 60 FT (11,07 €). Welche Ausführung zu deiner Umgebung passt – etwa bei Feuchte oder Außeneinsatz –, entnimmst du der jeweiligen Produktseite und klärst es im Zweifel mit deinem Fachplaner. Wichtig ist vor allem: innerhalb einer Trasse bei einer Ausführung bleiben.

Weitspannkabelrinne: wann sich die WKSG-Serie lohnt

• Der Name sagt es: Weitspannkabelrinnen sind dafür gedacht, größere Abstände zwischen den Auflagepunkten zu überspannen
• Laut Produktbezeichnung sind die WKSG-Rinnen mit 2 mm Materialstärke ausgeführt – die MKSM-Rinne mit 1 mm
• Auch die Seitenhöhe unterscheidet sich laut Bezeichnung: 110 mm bei WKSG gegenüber 60 mm bei der MKSM
• Drei Breiten im Sortiment: 200, 300 und 400 mm
• Die WKSG-Rinnen sind laut Bezeichnung „ohne Verbinder“ – der Verbinder kommt als separate Position dazu
• Wie weit die Stützabstände in deinem Projekt tatsächlich sein dürfen, rechnet die Fachplanung anhand der realen Last

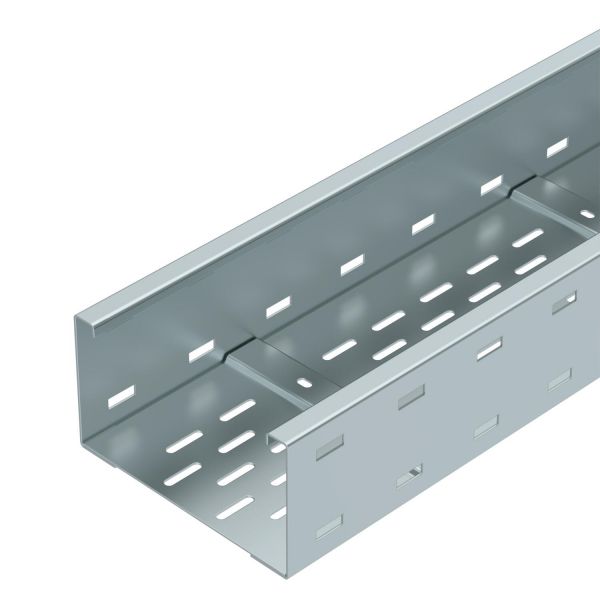

In Hallen, an hohen Decken oder über Anlagen ist nicht alle paar Schritte ein Befestigungspunkt verfügbar – genau hier setzt die Weitspannkabelrinne an. Die WKSG 130 FS (76,48 €) bringt laut Bezeichnung 110 mm Seitenhöhe und 2 mm Materialstärke mit – im Vergleich zur MKSM-Rinne mit 60 mm und 1 mm ist das die deutlich kräftigere Bauweise. Daneben stehen die schmalere WKSG 120 FS in 110x200 mm (71,40 €) und die breitere WKSG 140 FS in 110x400 mm (80,27 €) zur Wahl.

Konkrete Spannweiten und Traglasten nennt dieser Ratgeber bewusst nicht – sie hängen von Leitungsgewicht, Befestigung und Untergrund ab und gehören in die Projektplanung deiner Fachkraft. Als Faustregel für die Vorauswahl reicht: normale Wand- und Deckenstrecken mit regelmäßigen Befestigungspunkten sind das Revier der klassischen Rinne, große freie Strecken das der Weitspann-Serie.

Zubehör-Logik: Bogen, T-Stück, Verbinder & Bügel

• Verbinder-Frage zuerst: Positionen mit „integriert Verb“ im Namen bringen ihren Verbinder mit, Positionen „ohne Verb“ brauchen einen separaten

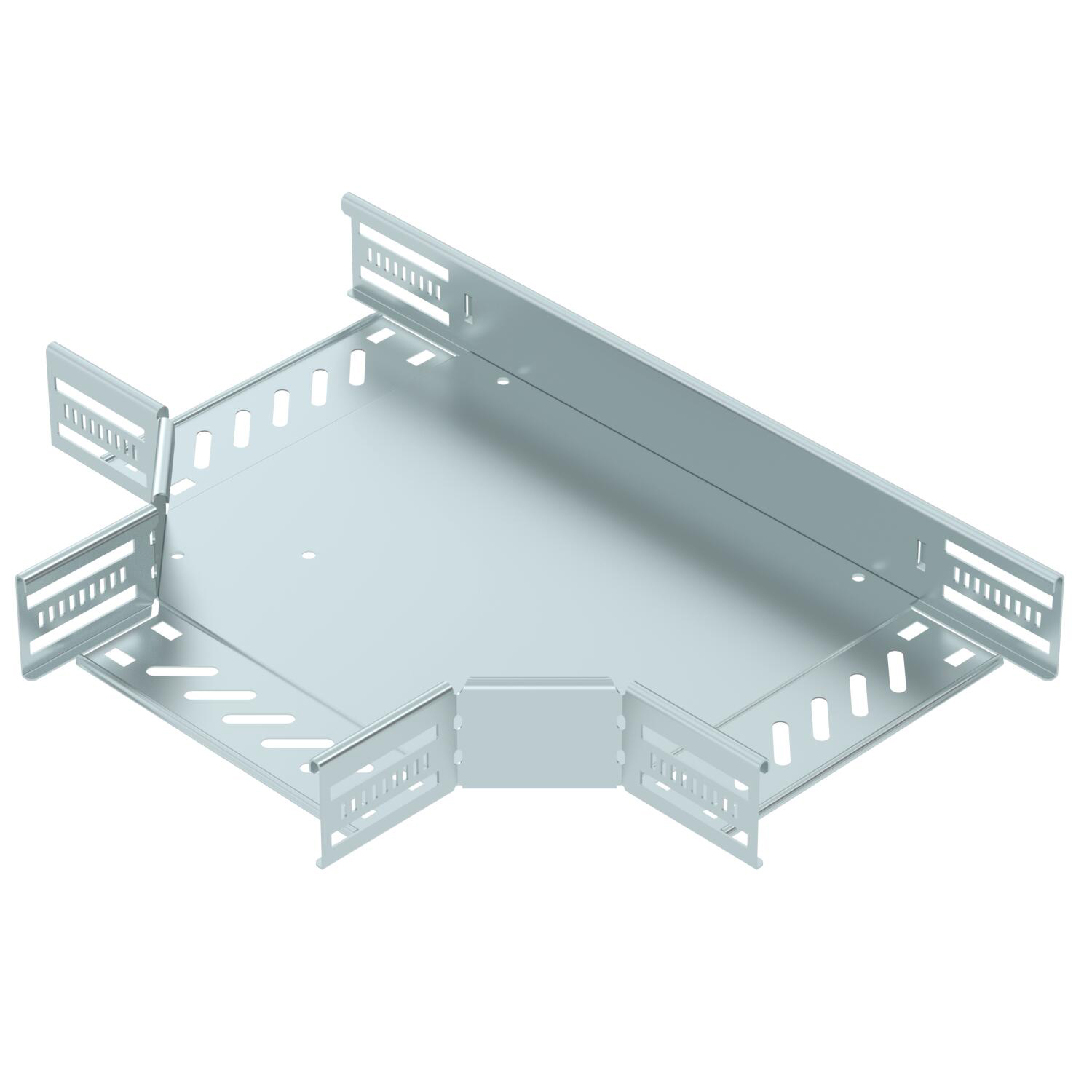

• T-Stück: für horizontale Abzweige – im Sortiment in 60x100, 60x200 und 60x300 mm, jeweils mit integriertem Verbinder
• Bogen: für den horizontalen 90°-Richtungswechsel in der 110er-Linie, laut Bezeichnung ohne Verbinder
• Verbinder & Gelenkverbinder: WRVL 110 für die 110er-Linie, RGV 60 für die 60er-Linie – der Gelenkverbinder verbindet beweglich
• Wand-/Deckenbügel: MAH-Bügel mit Mittenabhängung in 100x100, 200x200 und 300x300 mm
• Deckel: mit Drehriegel-Verschluss in 53x3000 mm

Das Schöne an einem Trassensystem: Die Produktnamen geben dir die Zuordnung fast von selbst vor. Die Zahlen in den Bezeichnungen wiederholen sich quer durchs Zubehör – die 60er-Linie (Rinne 60x300, T-Stücke RT 610/620/630, Gelenkverbinder RGV 60, Bügel MAH 60) gehört zusammen, ebenso die 110er-Linie (Weitspannrinnen 110x200 bis 110x400, Bogen WRB 90 130 in 110x300 mm, Verbinder WRVL 110). Wer beim Bestellen auf diese Zahlenlogik achtet, vermeidet den Klassiker: Zubehör, das nicht zur Rinnenhöhe passt.

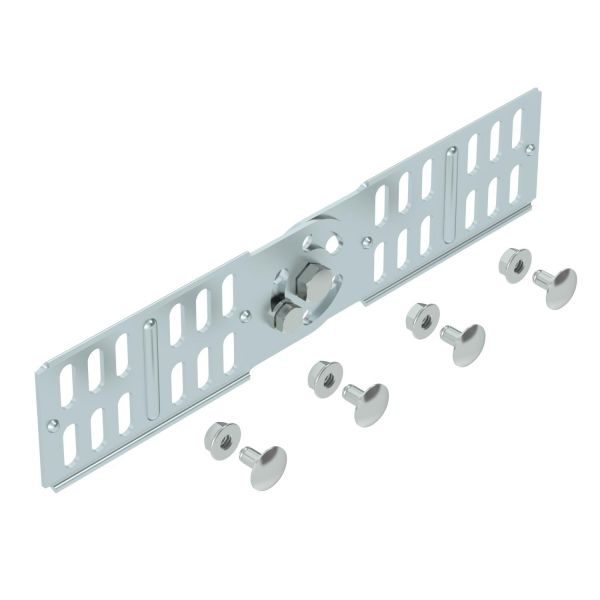

Bei den Verbindern lohnt der Blick auf den Namenszusatz. Die MKSM-Rinne und die drei T-Stücke tragen „integriert Verb“ im Namen – hier ist die Verbindungstechnik schon Teil des Bauteils. Die Weitspannrinnen und der Bogen sind dagegen als „ohne Verb“ bezeichnet: Für sie planst du den Schraubverbinder WRVL 110 FS (17,72 €) als eigene Position pro Stoß ein. Der Gelenkverbinder RGV 60 FS (5,57 €) ist die bewegliche Variante für die 60er-Linie – praktisch, wenn zwei Rinnenstücke in einem Winkel aufeinandertreffen, für den es kein fertiges Formteil gibt.

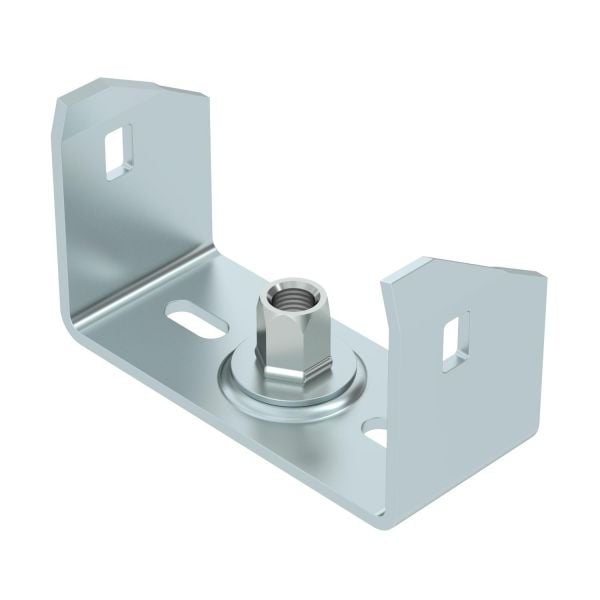

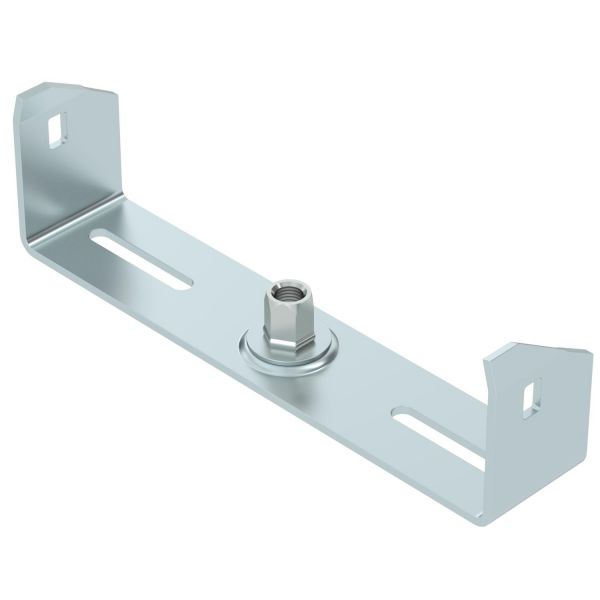

Für die Befestigung stehen die Wand-/Deckenbügel der MAH-Reihe bereit – laut Bezeichnung als Mittenabhängung ausgeführt, also für die Abhängung der Rinne an einem mittigen Punkt. Die drei Größen 100x100 mm (13,92 €), 200x200 mm (15,72 €) und 300x300 mm (17,20 €) korrespondieren mit den Rinnenbreiten – für die 60x300er-Rinne ist also der 300er-Bügel der passende Kandidat. Wie viele Bügel deine Strecke braucht und was der Untergrund trägt, legt die Fachkraft fest.

Und wenn die Trasse durch Bereiche läuft, in denen Staub anfällt oder niemand offene Leitungen sehen soll: Der Deckel mit Drehriegel (24,15 €) schließt die Rinne ab und lässt sich dank Drehriegel-Verschluss für Nachinstallationen wieder öffnen – genau der Punkt, an dem die Kabelrinne ihren Vorteil gegenüber der offenen Kabelleiter ausspielt.

Für Betriebe: Projektbedarf über smartkram

Kabeltrassen sind selten ein Einzelkauf – meist geht es um komplette Strecken mit Rinnen, Formteilen, Verbindern und Befestigung in Stückzahlen. Wenn du als Elektrobetrieb, Hausverwaltung oder Technikabteilung regelmäßig Material für Projekte beziehst, lohnt sich ein Blick auf unsere Angebote für Unternehmen: Dort findest du die Konditionen und Ansprechwege für gewerblichen Bedarf – vom Projektangebot bis zur wiederkehrenden Bestellung.

Alle Produkte im Überblick

BETTERMANN Kabelrinne ST 60x300x1mm MKSM-Serie MKSM 630 FS integriert Verb Seitenl

26,28 €

BETTERMANN Weitspannkabelrinne ST ohne Verb WKSG-Serie WKSG 120 FS 110x200x2mm

71,40 €

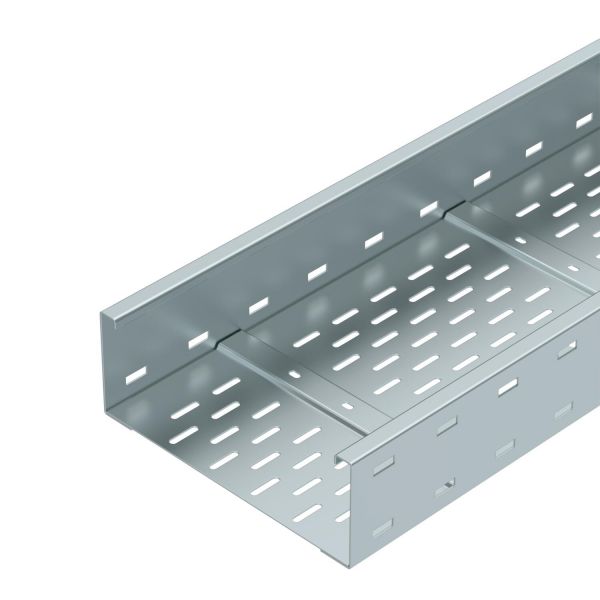

BETTERMANN Weitspannkabelrinne ST ohne Verb WKSG-Serie WKSG 130 FS 110x300x2mm

76,48 €

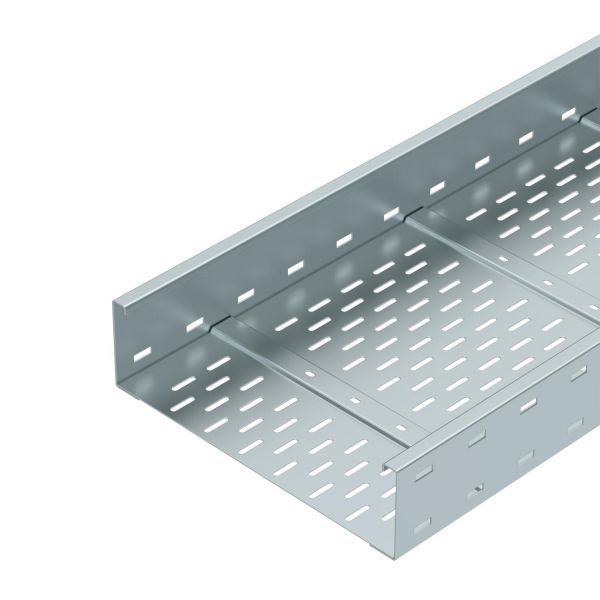

BETTERMANN Weitspannkabelrinne ST ohne Verb WKSG-Serie WKSG 140 FS 110x400x2mm

80,27 €

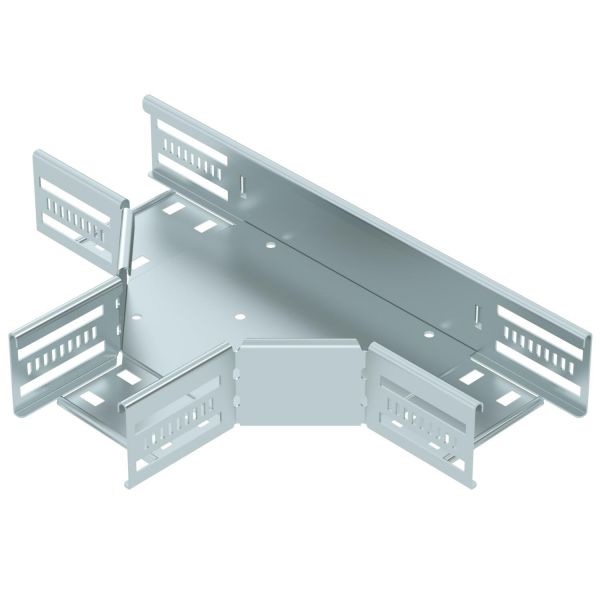

BETTERMANN T-Stück Kabelrinne ST vz RT 610 FS 60x100mm integriert Verb horizontal

28,68 €

BETTERMANN T-Stück Kabelrinne ST vz RT 620 FS 60x200mm integriertVerb horizontal

39,52 €

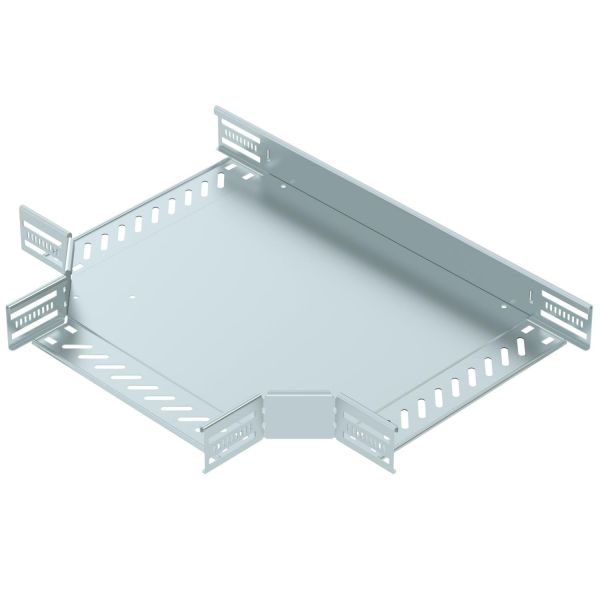

BETTERMANN T-Stück Kabelrinne ST vz RT 630 FS 60x300mm integriert Verb horizontal

50,17 €

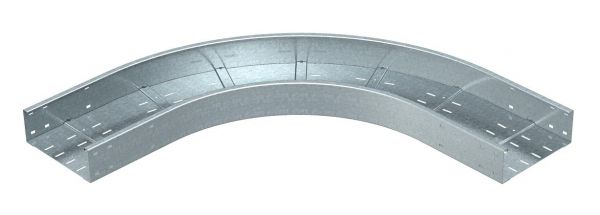

BETTERMANN Bogen Kabelrinne 90° horizontal WRB 90 130 FS 110x300mm ohne Verb R=500mm

327,10 €

BETTERMANN Verbinder Kabeltrag ST 500mm WRVL 110 FS Schraubverb Kabelrinne

17,72 €

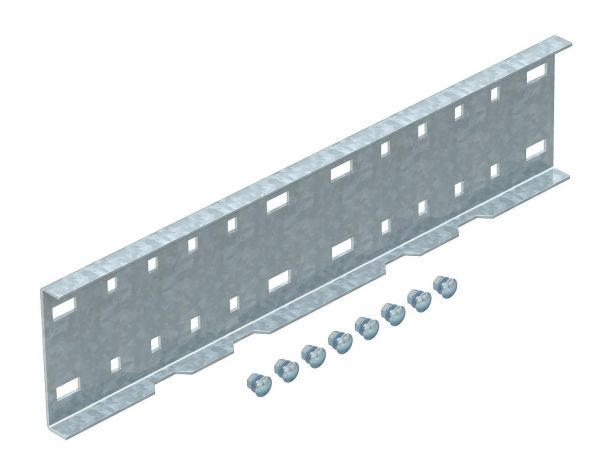

BETTERMANN Verbinder Kabeltrag ST 500mm WRVL 110 FT Schraubverb Kabelrinne

38,34 €

BETTERMANN Gelenkverbinder ST Kabelrinne RGV 60 FS Schraubverb 254mm

5,57 €

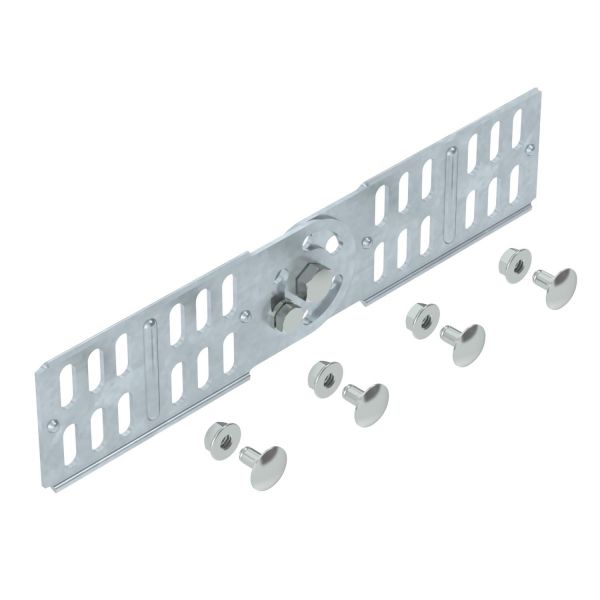

BETTERMANN Gelenkverbinder ST Kabelrinne RGV 60 FT Schraubverb 254mm

11,07 €

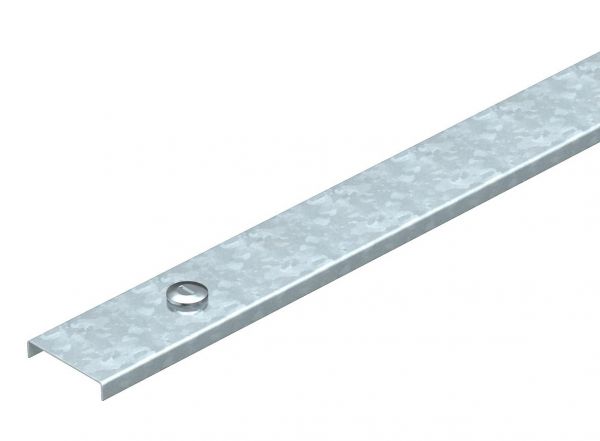

BETTERMANN Deckel Drehriegel 53x3000mm AZDMD 50 DD Kabelrinne
