Alle Lastabwurfrelais im Vergleich

Vierzehn Lastabwurfrelais von sechs Herstellern: die günstigen Klassiker von Doepke und Hager, das Hersteller-Zubehör von Stiebel Eltron, die kompakten ABB-Varianten sowie die Eaton-Z-LAR-Baureihe, die es in drei Strombereichen und allen drei Kontaktarten gibt. Die Angaben zu Kontaktart, Ansprechbereich und Nennspannung stammen direkt aus den Produktbezeichnungen.

So funktioniert die Vorrangschaltung

• Der Hausanschluss ist für eine bestimmte Leistung ausgelegt – zwei Großverbraucher gleichzeitig können dieses Budget sprengen
• Das Lastabwurfrelais überwacht den Strom des vorrangigen Verbrauchers, typischerweise des Durchlauferhitzers
• Überschreitet dieser Strom den eingestellten Ansprechwert, schaltet das Relais den nachrangigen Verbraucher weg – das ist der „Lastabwurf“
• Hört der Vorrang-Verbraucher auf zu ziehen, gibt das Relais den nachrangigen wieder frei – alles vollautomatisch
• Klassische Paarungen: Durchlauferhitzer vor Wärmepumpe, Durchlauferhitzer vor Speicherheizung, erster vor zweitem Durchlauferhitzer

Stell dir die Vorrangschaltung wie eine automatische Vorfahrtsregel im Verteiler vor: Der Durchlauferhitzer hat Vorfahrt, weil du beim Duschen sofort und ohne Unterbrechung warmes Wasser willst. Sobald er Strom zieht, bekommt der nachrangige Verbraucher rot – und zwar bevor die Summe beider Lasten den Hausanschluss oder die Vorsicherung überfordert. Ist der Duschvorgang beendet, schaltet das Relais den nachrangigen Verbraucher wieder zu, ohne dass du irgendetwas tun musst.

Der Clou dabei: Das Relais schaltet nicht nach Zeitplan oder per Hand, sondern anhand des tatsächlich fließenden Stroms. Dafür wird ein Außenleiter des vorrangigen Verbrauchers durch das Relais geführt – beim Doepke RLR 1 und beim Hager ED183 ist dieser Messpfad laut Produktbezeichnung für 6,7 bis 39 A Dauerstrom ausgelegt, während das Relais bereits bei 3,1 bis 5,3 A (Doepke) bzw. 3,1 bis 5,7 A (Hager) anspricht.

Ob deine Anlage überhaupt eine Vorrangschaltung braucht – und welche Leistungsklasse zu deinem Hausanschluss passt –, behandelt ausführlich unser Grundlagen-Ratgeber „Lastabwurfrelais: wann du eins brauchst und welches passt“. Hier geht es um den Schritt danach: die Schaltung verstehen und das passende Relais auswählen.

Den Anschlussplan lesen: Messkreis, Steuerkontakt, Ansprechstrom

• Jedem Lastabwurfrelais liegt ein Anschlussplan bei – meist ist er zusätzlich auf dem Gehäuse aufgedruckt
• Messkreis: der Pfad, durch den der Außenleiter des vorrangigen Verbrauchers geführt wird – hier misst das Relais den Strom
• Steuerkontakt: der Öffner, Schließer oder Wechsler, der den nachrangigen Verbraucher – direkt oder über ein Schütz – schaltet
• Ansprechstrom: die Schwelle, ab der das Relais den Vorrang-Verbraucher als „aktiv“ erkennt
• Die Teilungseinheiten (1 TE beim Hager ED183 und Legrand EMDX³, 2 TE beim ABB LCR 1S) verraten den Platzbedarf auf der Hutschiene

Wer „lastabwurfrelais anschlussplan“ sucht, will meist zwei Dinge wissen: Was bedeuten die Symbole – und passt das Relais zur eigenen Anlage? Die gute Nachricht: Alle Anschlusspläne dieser Geräteklasse folgen demselben Grundmuster aus zwei getrennten Kreisen. Der Messkreis liegt in Reihe zum vorrangigen Verbraucher – durch ihn fließt dessen Betriebsstrom. Der Steuerkreis ist davon unabhängig und schaltet den nachrangigen Verbraucher. Diese Trennung ist der Grund, warum ein einziges kompaktes Reiheneinbaugerät genügt, um einen 400-V-Durchlauferhitzer und beispielsweise eine Wärmepumpe zu koordinieren.

Ein Blick auf die Zahlen im Anschlussplan lohnt sich schon vor dem Kauf: Die Angabe „3,1–5,7 A/ansp“ beim Hager ED183 bezeichnet den einstellbaren Ansprechbereich, die „230 VA AC“ die Schaltleistung des Steuerkontakts. Daran siehst du direkt: Der Steuerkontakt ist nicht dafür gedacht, einen zweiten Großverbraucher selbst zu schalten – bei größeren nachrangigen Lasten steuert er stattdessen ein Schütz an, das die eigentliche Last trägt. Genau solche Details entscheiden darüber, welche Komponenten deine Elektrofachkraft zusätzlich einplant.

Und damit sind wir beim wichtigsten Punkt: Der Anschlussplan hilft dir, die Schaltung zu verstehen und mit deinem Elektriker auf Augenhöhe zu sprechen – die Umsetzung im Verteiler, inklusive Leitungsführung und Absicherung, bleibt Sache der Fachkraft. Ein falsch eingeschleiftes Messrelais würde schlimmstenfalls gar nicht abwerfen, und dann fliegt bei gleichzeitigem Betrieb die Vorsicherung.

Öffner, Schließer oder Wechsler?

• Öffner (Ö/O): Der Kontakt ist in Ruhe geschlossen und öffnet, sobald das Relais anspricht – der nachrangige Verbraucher wird direkt weggeschaltet. Das ist der klassische Lastabwurf und der Standardfall
• Schließer (S): Der Kontakt schließt beim Ansprechen – für invertierte Steuerlogik, etwa um ein Sperrsignal zu setzen oder ein Schütz gezielt anzusteuern
• Wechsler (W): vereint beide Funktionen in einem Kontakt – beim Ansprechen wird ein Pfad geöffnet und der andere geschlossen
• Doepke RLR 1/RLR 2 und Hager ED183 sind laut Bezeichnung Öffner-Varianten („1Ö“)
• Die Eaton-Z-LAR-Baureihe gibt es in allen drei Kontaktarten: O, S und W

Die Kontaktart ist der Punkt, an dem beim Kauf am häufigsten danebengegriffen wird. Merke dir die Grundregel: Für den klassischen Fall – „Durchlauferhitzer läuft, also nachrangigen Verbraucher trennen“ – brauchst du einen Öffner. Er sitzt im Steuerstromkreis des nachrangigen Verbrauchers bzw. seines Schützes und unterbricht ihn, sobald das Relais anspricht. Deshalb sind die gängigen Modelle wie der Doepke RLR 1, der Hager ED183 oder der Eaton Z-LAR8-O als Öffner ausgeführt.

Ein Lastabwurfrelais mit Schließer brauchst du immer dann, wenn die Steuerlogik andersherum aufgebaut ist: Der Kontakt soll beim Ansprechen etwas aktivieren – zum Beispiel ein Schütz bestromen, dessen Hauptkontakte die nachrangige Last trennen, oder eine Sperre bzw. Meldung setzen. Dafür stehen der Eaton Z-LAR8-S, der Z-LAR16-S und der Z-LAR32-S bereit, ebenso der ABB LCR 1S mit 32 A Ansprechwert. Wer sich die Option offenhalten will, nimmt den Z-LAR8-W mit Wechslerkontakt – er kann beides.

Welche Kontaktart in deiner Anlage die richtige ist, ergibt sich aus der geplanten Steuerschaltung – und die legt die Elektrofachkraft fest. Als Faustregel fürs Einkaufen gilt: Ohne besonderen Grund für eine invertierte Logik ist der Öffner die richtige Wahl.

3 Phasen und elektronische Durchlauferhitzer

• Elektronische Durchlauferhitzer hängen fest angeschlossen an 3 × 400 V und belasten die drei Außenleiter gleichmäßig
• Deshalb genügt in der Regel ein einpoliges Lastabwurfrelais, das einen Außenleiter überwacht – läuft das Gerät, fließt auf jeder Phase Strom
• Ein „Lastabwurfrelais 3 Phasen“ im Sinne von drei Messkreisen ist für den Hausgebrauch also meist gar nicht nötig
• Der niedrige Ansprechbereich (z. B. 3,1–5,3 A beim Doepke RLR) sorgt dafür, dass auch die Teillast eines modulierenden elektronischen Geräts sicher erkannt wird
• Welche Phase gemessen wird und wie der nachrangige Verbraucher allpolig geschaltet wird, plant die Elektrofachkraft

Die Suchanfrage „Lastabwurfrelais 3 Phasen“ führt oft in die Irre: Gemeint ist meist ein Relais für einen dreiphasigen 400-V-Durchlauferhitzer – und dafür braucht es kein dreiphasiges Messrelais. Ein elektronischer Durchlauferhitzer verteilt seine Leistung gleichmäßig auf alle drei Außenleiter. Es reicht daher, den Strom in einem davon zu überwachen: Fließt dort Strom oberhalb der Ansprechschwelle, läuft das Gerät – und das Relais wirft ab. Genau so sind die gängigen einpoligen Geräte wie der Doepke RLR 1 (400 V, 15,34 €) gedacht.

Für elektronische Durchlauferhitzer kommt es zusätzlich auf den Ansprechbereich an: Anders als alte hydraulische Geräte mit festen Stufen moduliert ein elektronisches Gerät seine Leistung stufenlos – bei kleiner Zapfmenge zieht es deutlich weniger als die Nennleistung. Der einstellbare Ansprechbereich von 3,1–5,3 A (Doepke) bzw. 3,1–5,7 A (Hager) liegt bewusst so niedrig, dass das Relais schon bei geringer Teillast zuverlässig anspricht und die Vorrangschaltung nicht erst bei Volllast greift.

Wer beim Hersteller des Durchlauferhitzers bleiben möchte, findet mit dem Stiebel Eltron LR 1-A (52,21 €) das passende Original-Zubehör: laut Produktbezeichnung ausgelegt für Durchlauferhitzer bis 27 kW – das deckt die gängigen Leistungsklassen 18, 21, 24 und 27 kW ab. Eine moderne Alternative für messbasierte Konzepte ist das smarte Legrand EMDX³ mit Stromwandler (136,16 €), das die Messung über einen Wandler statt über direkt durchgeführte Leiter realisiert.

Zwei Durchlauferhitzer an einem Hausanschluss

• Zwei elektronische Durchlauferhitzer gleichzeitig – etwa Bad und Küche – können zusammen 40 kW und mehr ziehen
• Die Vorrangschaltung löst das ohne Komfortverlust im Alltag: Ein Gerät bekommt Vorrang, das andere wird nur bei gleichzeitiger Zapfung kurz abgeworfen
• Gemessen wird der Strom des Vorrang-Geräts – sinnvollerweise das Bad-Gerät, damit die Dusche nie kalt wird
• Doepke führt die Baureihe als RLR 1 und RLR 2 – welche Variante zu deiner Zwei-Geräte-Konstellation passt, klärt der Blick ins Datenblatt mit deiner Fachkraft
• Auch Wärmepumpe, Speicherheizung oder andere Großverbraucher lassen sich nach demselben Prinzip nachrangig schalten

Der Fall „Lastabwurfrelais für 2 Durchlauferhitzer“ ist der Klassiker der Vorrangschaltung: Der Hausanschluss würde zwei gleichzeitig laufende 21-kW-Geräte nicht verkraften – aber wie oft duscht jemand im Bad, während in der Küche exakt zeitgleich heiß gespült wird? Die Vorrangschaltung nutzt genau das aus: Beide Geräte bleiben voll nutzbar, nur eben nicht in derselben Sekunde. Zapft das Vorrang-Gerät, wird das zweite für die Dauer der Zapfung getrennt und danach automatisch wieder freigegeben. Im Alltag fällt das kaum auf – spürbar wäre nur die seltene echte Gleichzeitigkeit.

Praktisch heißt das: Das Relais überwacht den Außenleiter des Geräts, das Vorrang haben soll – im Zweifel das Bad, denn eine kalt werdende Dusche ist ärgerlicher als eine kurz wartende Spüle. Der Steuerkontakt trennt das nachrangige Gerät bzw. dessen Schütz. Für solche Konstellationen sind der Doepke RLR 1 (15,34 €) und der RLR 2 (19,59 €) die Preis-Leistungs-Empfehlung im Sortiment – beide 400-V-Geräte mit Öffnerkontakt und identischem Ansprechbereich von 3,1–5,3 A.

Übrigens funktioniert dasselbe Prinzip auch jenseits von zwei Durchlauferhitzern: Wärmepumpe, Speicherheizung oder andere planbare Großverbraucher lassen sich genauso als nachrangige Last hinter den Durchlauferhitzer setzen. Welche Kombination bei dir sinnvoll ist und ob dein Hausanschluss weitere Reserven hat, klärst du am besten mit deiner Elektrofachkraft – die Grundlagen dazu findest du im Ratgeber „Lastabwurfrelais: wann du eins brauchst und welches passt“.

Alle Produkte im Überblick

DOEPKE Lastabwurfrelais 400V 6,7-39A 1Ö RLR 1, Lastabwurfrelais 3,1-5,3A/ansp

15,34 €

DOEPKE Lastabwurfrelais 400V 6,7-39A 1Ö RLR 2, Lastabwurfrelais 3,1-5,3A/ansp

19,59 €

ABB Stotz S&J Lastabwurfrelais E451-5,7A

19,17 €

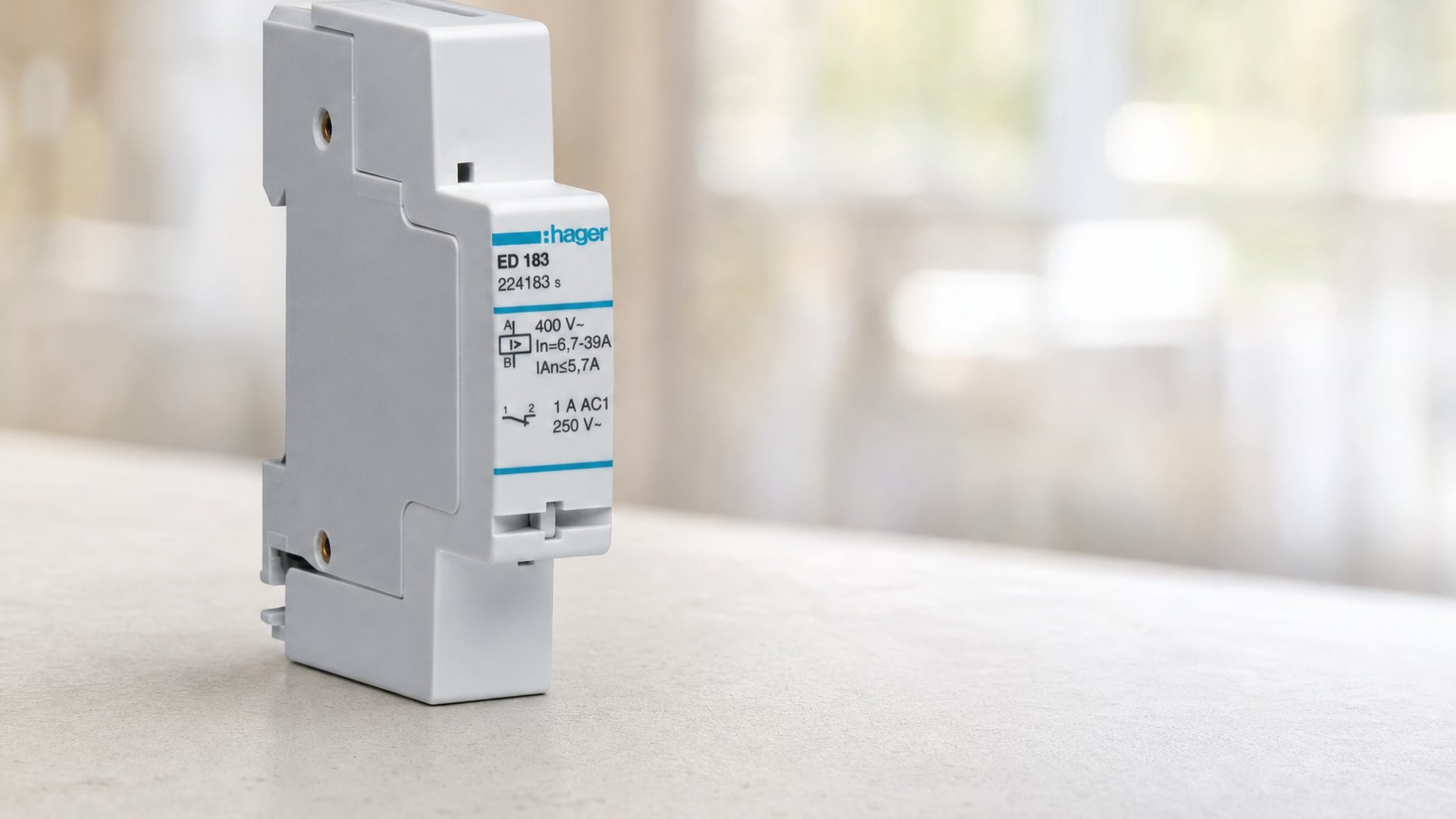

HAGER Lastabwurfrelais 230V 6,7-39A 1Ö ED183 3,1-5,7A/ansp 230V 230VA AC 1TE

22,72 €

Stiebel Eltron Lastabwurf-Relais LR 1-A, für Durchlauferhitzer bis 27 kW

52,21 €

Eaton (Installation) Lastabwurfrelais 250VAC, 1Ö, 3-8A Z-LAR8-O

120,42 €

Eaton (Installation) Lastabwurfrelais 250VAC, 1S, 3-8A Z-LAR8-S

120,42 €

Eaton (Installation) Lastabwurfrelais 1S, 15-32A Z-LAR32-S

120,42 €

Legrand 412172 EMDX³ Smartes Lastabwurf- relais 1ph mit Stromwandler 230VAC 1TE

136,16 €

Häufige Fragen

Fazit

Ein Lastabwurfrelais ist ein kleines Bauteil mit großer Wirkung: Für 15 bis 55 € koordiniert es Durchlauferhitzer und Wärmepumpe, Speicherheizung oder einen zweiten Durchlauferhitzer so, dass dein Hausanschluss nie überlastet wird – vollautomatisch und im Alltag praktisch unsichtbar. Für den Standardfall greifst du zur Öffner-Variante wie dem Doepke RLR 1 oder dem Hager ED183, für invertierte Steuerlogik zu den Schließer-Varianten von Eaton und ABB, und wer beim Gerätehersteller bleiben will, nimmt das Stiebel Eltron LR 1-A. Die Auswahl triffst du – den Einbau im Verteiler übernimmt deine Elektrofachkraft. Mehr Kaufberatung rund um Warmwasser und Elektroinstallation findest du in unserem Ratgeber-Bereich.
