Schneider Typ B und Typ A im Vergleich

Alle hier vorgestellten FI-Schalter stammen aus der Schneider-Reihe Acti 9 iID. Die Typ-B-Modelle sind laut Produktbezeichnung allstromsensitiv und vierpolig ausgeführt, die Typ-A-Modelle decken als Standard-FI die klassischen Stromkreise ab. Alle Angaben zu Ampere, Auslösestrom und Polzahl stammen direkt aus den Produktbezeichnungen.

Typ A, F, B – was heißt allstromsensitiv?

• Typ A ist der Standard-FI: Er erkennt Wechselfehlerströme und pulsierende Gleichfehlerströme – das deckt klassische Haushaltsstromkreise ab
• Typ F erweitert das Konzept um Fehlerströme mit Mischfrequenzen, wie sie einphasige Geräte mit Frequenzumrichter erzeugen können
• Typ B ist allstromsensitiv: Er erkennt zusätzlich glatte Gleichfehlerströme – die Fehlerstromform, bei der die anderen Typen passen müssen
• Ein glatter Gleichfehlerstrom kann einen vorgeschalteten Standard-FI sogar in seiner Funktion beeinträchtigen – deshalb ist die Typwahl kein Detail, sondern Kern des Schutzkonzepts
• Die ausführliche Typenkunde findest du in unserem Grundlagen-Ratgeber FI-Schutzschalter: Typ A, F oder B – welcher RCD passt?

Die Kurzfassung des Konzepts: Ein FI-Schalter vergleicht den Strom, der in einen Stromkreis hineinfließt, mit dem, der zurückkommt. Stimmt die Bilanz nicht, fließt ein Teil des Stroms einen falschen Weg – im schlimmsten Fall durch einen Menschen – und der FI schaltet ab. Der Haken: Nicht jede Fehlerstromform lässt sich mit derselben Messtechnik erfassen. Moderne Leistungselektronik – Gleichrichter, Wechselrichter, Frequenzumrichter – kann Fehlerströme erzeugen, die kaum noch etwas mit der klassischen Wechselstromwelle zu tun haben.

Genau dort verläuft die Grenze zwischen den Typen: Typ A beherrscht die klassischen Formen, Typ F zusätzlich Mischfrequenzen, und Typ B als allstromsensitiver FI auch glatte Gleichfehlerströme. Besonders tückisch: Ein glatter Gleichfehlerstrom löst einen Standard-FI nicht nur nicht aus – er kann dessen Messwandler regelrecht „blind“ machen, sodass auch andere Fehler unbemerkt bleiben könnten. Deshalb gehört die Frage „Welcher FI-Typ?“ immer an den Anfang der Planung, nicht ans Ende.

Wie die Typen im Detail zusammenspielen und wie du die Symbole auf dem Gerät liest, haben wir im Ratgeber Typ A, F oder B – welcher RCD passt? ausführlich aufgeschrieben. Hier konzentrieren wir uns auf die Praxisfrage: Wann brauchst du Typ B – und welcher Schneider passt dann?

Wallbox, PV, Frequenzumrichter: typische Einsatzfälle

• Ladestation / Wallbox: Die Ladeelektronik arbeitet mit Gleichspannung – je nach Ladestation muss der vorgeschaltete FI auch glatte Gleichfehlerströme erkennen können
• Photovoltaik: Der Wechselrichter verbindet die Gleichspannungswelt der Module mit der Wechselspannungswelt des Hauses – auch hier kann je nach Gerät ein allstromsensitiver FI gefordert sein
• Frequenzumrichter: Drehzahlgeregelte Antriebe, etwa an Pumpen oder Werkstattmaschinen, erzeugen Fehlerstromformen jenseits des Typ-A-Spektrums
• Maßgeblich sind immer die Herstellerangaben des angeschlossenen Geräts – manche Geräte bringen eine eigene Fehlerstromüberwachung mit, dann kann ein anderer FI-Typ genügen
• Die Entscheidung trifft die Elektrofachkraft anhand von Gerätedokumentation und Anlagensituation

Der gemeinsame Nenner aller drei Einsatzfälle: Zwischen Netz und Verbraucher sitzt Leistungselektronik, die Ströme umformt. Damit können im Fehlerfall Stromformen auftreten, für die der Standard-FI nie gedacht war. Bei der Wallbox kommt hinzu, dass das Fahrzeug oft stundenlang unbeaufsichtigt am Kabel hängt – ein Schutzkonzept, das sich auf den falschen FI-Typ stützt, fällt hier besonders unangenehm auf.

Für die Ladeinfrastruktur hat Schneider mit dem A9Z51440 Typ B-EV (235,19 €) eine eigene Variante im Programm: laut Produktbezeichnung ein vierpoliger FI-Schalter mit 40A und 30mA, ausgewiesen für Elektroladestationen. Wichtig zu wissen: Manche Wallboxen haben eine Gleichfehlerstrom-Überwachung bereits eingebaut – ob deine dazugehört und welcher FI-Typ dann vorgeschaltet wird, steht in deren Unterlagen und beurteilt die Elektrofachkraft.

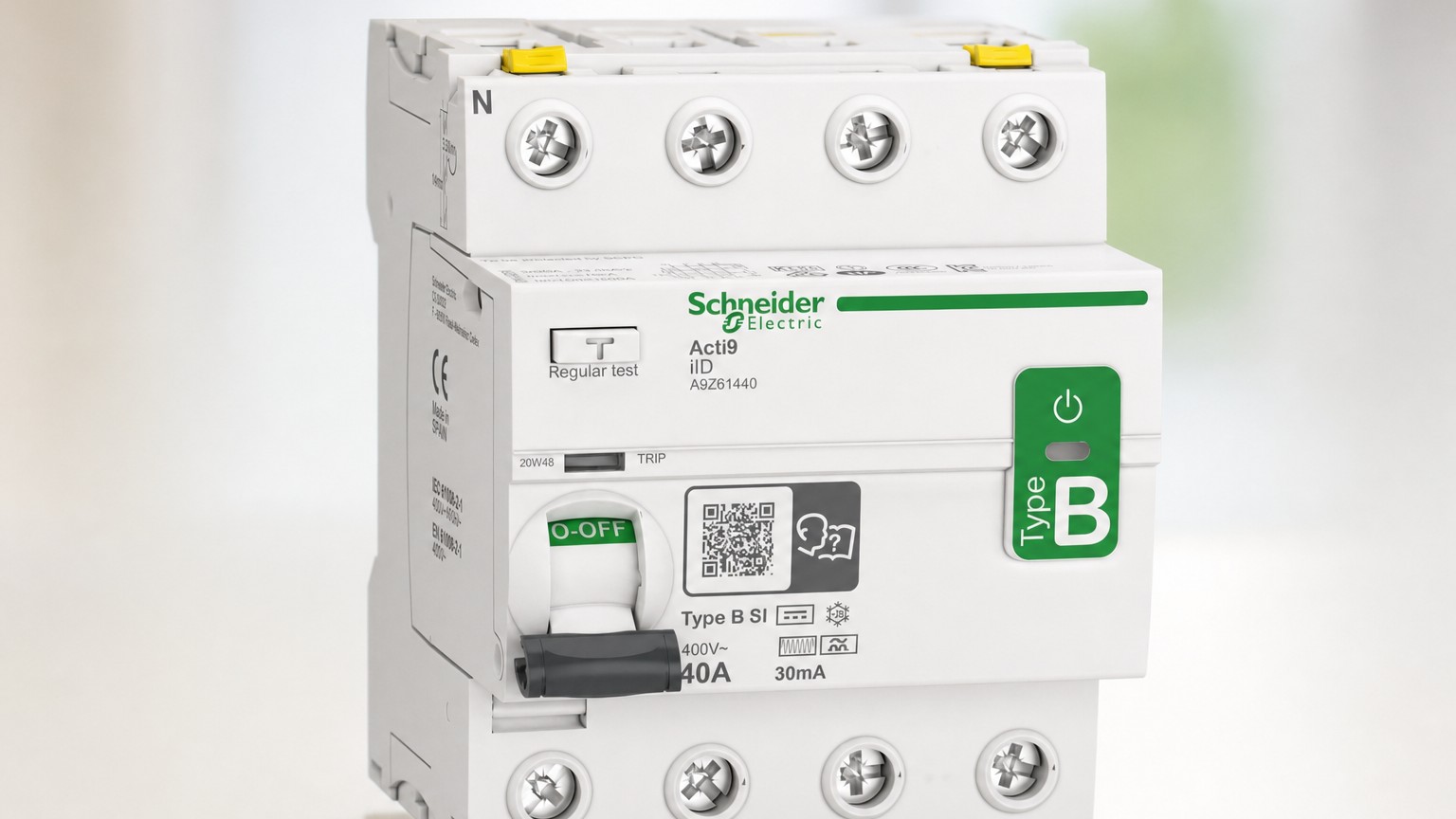

Der A9Z61440 und seine Typ-B-Geschwister

• Der A9Z61440 ist laut Bezeichnung ein vierpoliger, allstromsensitiver FI-Schalter Typ B-SI mit 40A und 30mA – für 210,31 €
• Der Zusatz SI kennzeichnet bei Schneider eine besonders störfeste Ausführung, die unerwünschte Auslösungen vermeiden soll
• Gleiche Bauart, mehr Bemessungsstrom: A9Z61463 mit 63A (260,22 €); kleiner dimensioniert: A9Z61425 mit 25A (894,20 €)
• Mit 300mA statt 30mA gibt es den A9Z64440 (256,64 €) und den A9Z64463 mit 63A (295,33 €)

Der A9Z61440 deckt mit seiner Kombination aus vier Polen, 40A Bemessungsstrom und 30mA Auslösestrom das Anforderungsprofil ab, das bei dreiphasigen Anwendungen mit Leistungselektronik im Wohn- und Gewerbebereich typischerweise auf dem Tisch liegt. Die SI-Ausführung ist dabei ein praktischer Nebeneffekt: Gerade in Umgebungen mit viel Elektronik will niemand einen FI, der bei jeder Kleinigkeit fällt.

Die Auswahl innerhalb der Baureihe folgt dann zwei einfachen Fragen: Wie viel Bemessungsstrom braucht der abgesicherte Bereich – 25A, 40A oder 63A? Und welcher Auslösestrom ist gefordert – 30mA oder 300mA? Als Faustregel aus der Praxis: 30mA ist der Wert, der beim Schutz von Personen im Vordergrund steht, während 300mA-Geräte eher dem Schutz der Anlage dienen, etwa als vorgelagerte Stufe. Welche Kombination in deinem Verteiler landet, ergibt sich aus der Planung der Elektrofachkraft – nicht aus dem Bauchgefühl.

Typ A: wann der Standard-FI völlig reicht

• Für klassische Stromkreise ohne besondere Leistungselektronik ist Typ A weiterhin der bewährte Standard
• Zweipolige Varianten wie der A9Z21240 mit 40A und 30mA (24,60 €) oder der A9Z21225 mit 25A (24,18 €) sichern einphasige Stromkreise ab
• Vierpolig für Drehstromkreise: A9Z21440 (28,05 €) und A9Z21425 (28,06 €)
• Besonders empfindlich: der A9Z20216 mit 10mA Auslösestrom (52,51 €)
• Auch als störfeste SI-Variante: A9Z31240 Typ A SI (178,68 €)

Typ B ist kein „besserer FI für alle Fälle“, sondern die Antwort auf eine bestimmte Fehlerstromform. Für Steckdosen-, Licht- und die meisten Gerätestromkreise im Haushalt bleibt Typ A die richtige und deutlich preisgünstigere Wahl – die zweipoligen iID-Modelle starten hier bei 24,18 €. Wer einen Stromkreis besonders empfindlich absichern möchte, findet mit dem A9Z20216 eine Variante mit 10mA Auslösestrom. Und für Umgebungen, in denen Fehlauslösungen besonders stören, gibt es Typ A auch als SI-Ausführung. Das komplette Sortiment findest du in der Kategorie RCDs und FI/LS-Schalter.

Alle Produkte im Überblick

Schneider A9Z61440 FI-Schalter 4P 40A 30mA IID TYP B-SI Allstromsensitiv

210,31 €

Schneider A9Z61463 FI-Schalter 4P 63A 30mA IID TYP B-SI Allstromsensitiv

260,22 €

Schneider A9Z61425 FI-Schalter 4P 25A 30mA IID TYP B-SI Allstromsensitiv

894,20 €

Schneider A9Z51440 FI-Schalter 4P 40A 30mA IID TYP B-EV Elektroladestation

235,19 €

Schneider A9Z64440 FI-Schalter 4P 40A 300mA IID TYP B-SI Allstromsensitiv

256,64 €

Schneider A9Z64463 FI-Schalter 4P 63A 300mA IID TYP B-SI Allstromsensitiv

295,33 €

Schneider A9Z31240 Fi-Schutzschalter iID 2-polig 40A 30mA Typ A SI

178,68 €

Schneider A9Z20216 Fi-Schutzschalter iID 2-polig 16A 10mA Typ A

52,51 €

Schneider A9Z21225 Fi-Schutzschalter iID 2-polig 25A 30mA Typ A

24,18 €

Schneider A9Z21240 Fi-Schutzschalter iID 2-polig 40A 30mA Typ A

24,60 €

Schneider A9Z21263 Fi-Schutzschalter iID 2-polig 63A 30mA Typ A

293,19 €

Schneider A9Z24225 Fi-Schutzschalter iID 2-polig 25A 300mA Typ A

111,67 €

Schneider A9Z21425 Fi-Schutzschalter iID 4-polig 25A 30mA Typ A

28,06 €

Schneider A9Z21440 Fi-Schutzschalter iID 4-polig 40A 30mA Typ A

28,05 €
