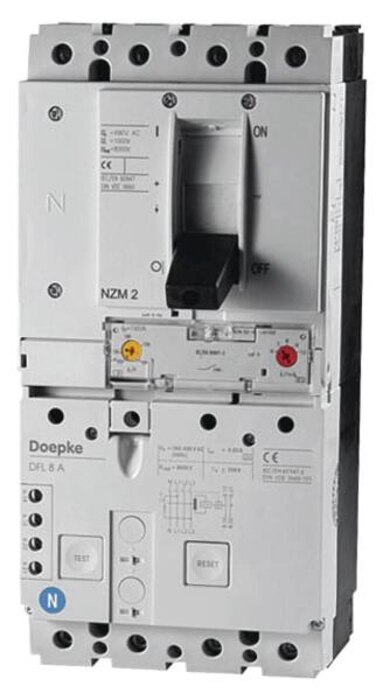

DOEPKE Leistungsschalter 125A 4-polig IP20 DFL8 125-4/0,03-A 100-125A/In Einb

Beschreibung

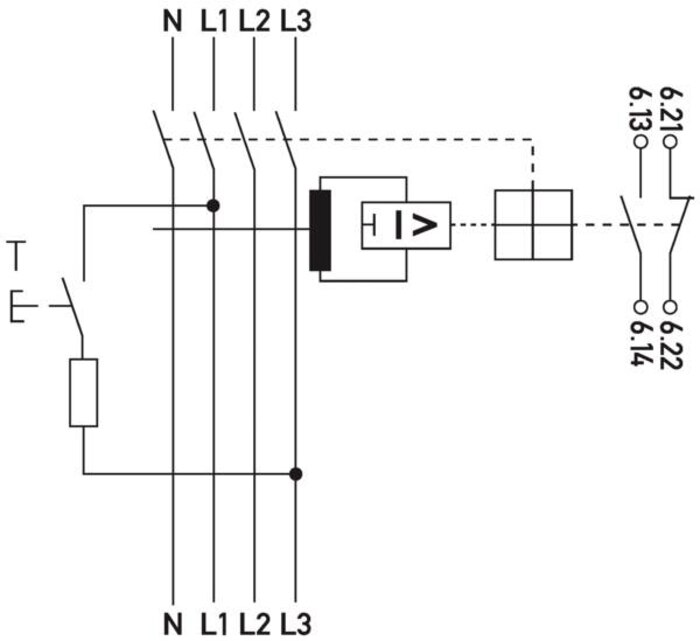

Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter dieser Variante haben einen festen Bemessungsfehlerstrom von 30 mA für den Personenschutz. Sie gewährleisten somit den Fehler- und Brandschutz sowie den zusätzlichen Schutz (Personenschutz, Schutz bei direktem Berühren). Geräte in der Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 400 V/690 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: fester Bemessungsfehlerstrom von 0,03 A Bemessungsströme von 100 A bis 250 A vierpolig Bemessungsspannung 400 / 690 V AC Fehlerstromerfassung für Wechsel- und pulsierende Gleichfehlerströme Funktionsbereich der Fehlerstromauslösung 0 - 690 V Funktionsbereich der Fehlerstromprüfeinrichtung 280 - 690 V netz- und hilfsspannungsunabhängige Auslösung bei Überstrom und Fehlerstrom hohes Kurzschlussschaltvermögen Anschlussklemmen bis 185 mm2 hohe Stoßstromfestigkeit, d. h. geringe Neigung zu Fehlauslösungen durch transiente Fehlerströme Schwellen für unverzögerte und verzögerte Überstromauslösung einstellbar Hilfsschalter integriert Montageart: Befestigung auf Montageplatte Einbaulage beliebig Einspeiserichtung beliebig Einsatzgebiete: Stromversorgungen in Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen mit hoher Kurzschlussleistung In IT-Netzen kann die Fehlerstromauslösung des CBR zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden ausgeschlossen ist der Einsatz zum Fehlerstromschutz in TN-C-Netzen Hinweise: In Anlagen, deren elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. ist mit dem CBR Typ A ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven CBR Typ B.
