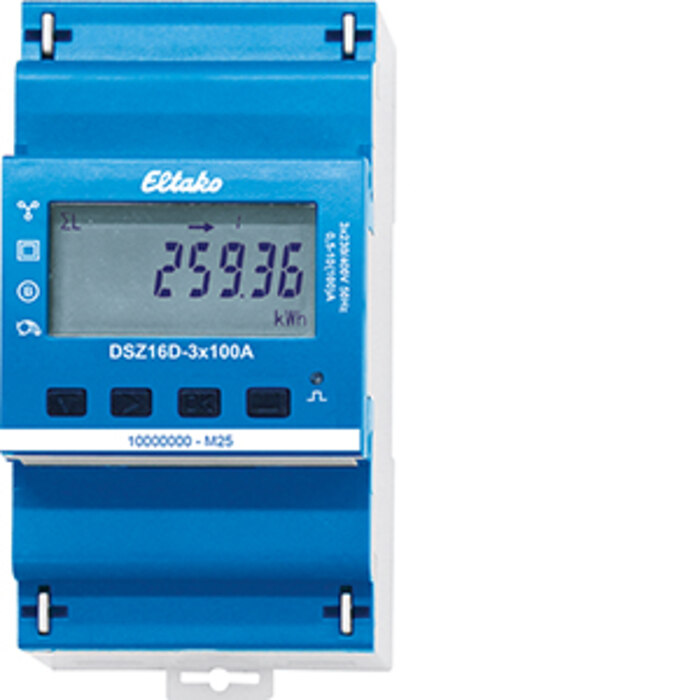

Eltako DSZ16D-3x100A MID Direktmessender Drehstromzähler 28380016

Beschreibung

Direktmessender Drehstromzähler 3x100A mit Modbus- und S0-Schnittstelle. MID-konform und damit für den Einsatz zu Abrechnungszwecken zugelassen. Kombinierbar mit verschiedenen Modbus-Gateways, wie zum Beispiel dem ZGW16WL-IP, zur Auswertung und Weiterleitung der Daten über diverse Protokolle. Stand-by-Verlust nur 0,8 W je Pfad. Anschlussbereich plombierbar. Genauigkeitsklasse B (1%). Anlaufstrom 40 mA je Pfad. Zugelassen für Abrechnungszwecke. Messfunktionen und Messgrößen:Spannung, Strom, Wirkleistung, Scheinleistung, Blindleistung, Leistungsfaktor, cos ϕ, Frequenz4 Tarifzähler und Gesamtzählwerk für WirkleistungAnschluss von 1, 2 oder 3 Außenleitern möglichMessrichtung umkehrbar (per Display und Modbus)Messwertaktualisierung 100 msMaximalstrom 100A / Referenzstrom 10AAnzeige und Bedienung:ZählerstandSpannungen: L1-N, L2-N, L3-N, L1-L2, L2-L3, L3-L1Ströme: L1, L2, L3, NWirkleistung je Phase und gesamtFrequenzGesamtbezug und je PhaseAnzeige des aktuellen Tarifs (T1–T4)Rücksetzbare Zählerstände für Gesamt- und TarifwerteAnzeige auch bei Stromausfall (zweimal innerhalb von 14 Tagen)LED-Anzeige (100 Impulse/kWh)PIN-Schutz für EinstellungenRücksetzung auf Werkseinstellungen möglich (PIN, S0, Modbus)Kommunikation:Modbus RTU (RS485):– Adresse 1–247 (Default: 1)– Baudrate: 300–115200 (Default: 9600)– Parität: None, Odd, Even (Default: None)– Stopbits: 1, 2 (Default: 1)Modbus-Registertabelle siehe ProduktseiteS0-Ausgang:Impulsrate: 0,01 bis 10.000 Imp./kWh (Default: 1.000 Imp./kWh)Pulsbreite: 2–99 ms (Default: 30 ms)

Einbau und Abmessungen

Reiheneinbaugerät für DIN-Tragschiene (DIN EN 60715 TH35). 3TE (54 mm breit), 58 mm tief.
