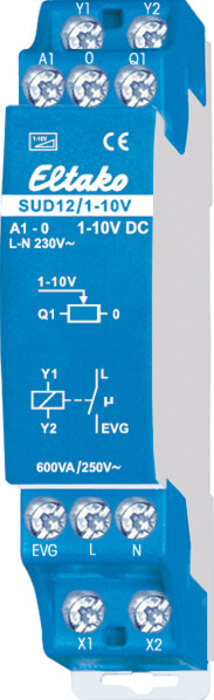

Eltako Steuergerät 1-10V für Universal-Dimmschalter SUD12/1-10V

Beschreibung

1 Schließer nicht potenzialfrei 600VA und 1-10V-Steuerausgang 40mA. Stand-by-Verlust nur 0,9 Watt. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Leistung von Spezialrelais. Das Steuergerät SUD12 kann in zwei Schaltungsarten verwendet werden. Schaltungsart 1-10V-Ausgang: In dieser Schaltungsart können, in Verbindung mit einem Universal-Dimmschalter EUD12D bzw. MFZ12PMD elektronische Vorschaltgeräte und Trafos mit einer 1-10V-Schnittstelle bis zu 40mA Gesamt-Steuerstrom angesteuert werden. Der EUD12D bzw. MFZ12PMD wird mit Tastern am Universal-Steuerspannungs-Eingang örtlich und ggf. zentral gesteuert und veranlasst das SUD12 über die Anschlüsse Y1/Y2 zur Regelung des 1-10V-Ausganges 0/Q1 für die Schnittstelle. Die Ein- und Ausschaltung der Last erfolgt mit einem bistabilen Relais am Ausgang EVG. Schaltung im Nulldurchgang zur Kontaktschonung. Schaltleistung Leuchtstofflampen oder NV-Halogenlampen mit EVG 600VA. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher ans Netz gelegt wird. An den Universal-Dimmschalter EUD12D kann gleichzeitig eine direkt dimmbare Lampe angeschlossen werden. Außerdem kann der Universal-Dimmschalter EUD12D bzw. MFZ12PMD mit Leistungszusätzen LUD12 für direkt dimmbare Lampen und Leuchten erweitert werden. Schaltungsart 1-10V-Eingang: In dieser Schaltungsart kann, in Verbindung mit einem an die Anschlüsse X1/X2 angeschlossenen Leistungszusatz LUD12, der Ausgang eines 1-10V-Steuergerätes an A1/0 in eine direkte Dimmfunktion umgesetzt werden. Das Ein- und Ausschalten erfolgt ebenfalls extern an L des SUD12. An das Steuergerät SUD12 können weitere Leistungszusätze LUD12 in der Schaltungsart Leistungserhöhung mit zusätzlichen Leuchten angeschlossen werden. An den Steuereingang A1/0 kann auch direkt ein 100K-Potentiometer zur Helligkeitsregulierung angeschlossen werden. Wird der Eingang A1/0 getrennt, dimmt der LUD12 auf maximale Helligkeit.

Einbau und Abmessungen

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief.

Wichtige Hinweise

Der Drehschalter des LUD12 muss unbedingt in die Stellung zusätzliche Leuchten gestellt werden.
