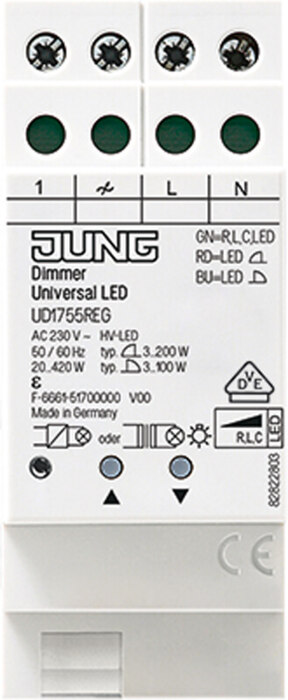

Jung LED-Universal Dimmer Reiheneinbaugerät DU 1755 Reiheneinbaugerät

Beschreibung

REG-Gehäuse 2 TE Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Die Bedienung erfolgt über die Tasten, Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung: ca. 0,3 W Verlustleistung: ca. 3,8 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 420 W HV-Halogenlampen: 20 ... 420 W Elektronische Trafos: 20 ... 420 W Elektronische Trafos mit NV-LED: 20 ... 100 W Induktive Trafos: 20 ... 420 VA Induktive Trafos mit NV-LED: 20 ... 100 VA HV-LED-Lampen dimmbar: typ. 3 ... 100 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 400 W, elektronische Trafos mit NV-LED typ. 20 ... 200 W. Ohmsch-kapazitiv: 20 ... 420 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 420 VA Ohmsch und HV-LED: typ. 3 ... 100 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss: Schraubklemmen eindrähtig: 1 x 0,75 ... 4,0 mm2 2 x 0,75 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4,0 mm2 2 x 0,75 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2 Anzahl Nebenstellen Nebenstelle 2-Draht Art.-Nr. 1720 NE: unbegrenzt Nebenstelle 3-Draht Art.-Nr. 1723 NE: 10 Drehnebenstelle 3-Draht Art.-Nr.: 1733 DNE: 10 unbeleuchtete Installationstaster: unbegrenzt Gesamtlänge Nebenstellenleitung: max. 100 m Gesamtlänge Lastleitung: max. 100 m Einbaubreite: 36 mm (2 TE)
