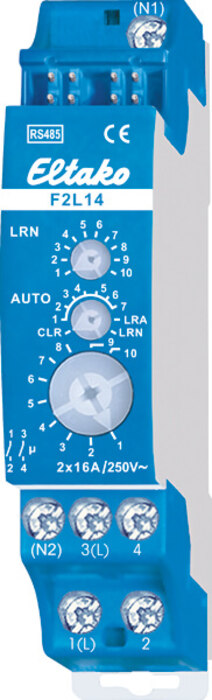

Eltako Bus-Schaltaktor 2-Stufen-Lüftungsrel F2L14

Beschreibung

2-Stufen-Lüftungsrelais, 1+1 Schließer potenzialfrei 16A/250V AC, mit DX-Technologie. Bidirektional. Stand-by-Verlust nur 0,1 Watt. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Mit der patentierten Eltako-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N1) und L an 1(L) und/oder N an (N2) und L an 3(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Beim Ausfall der Versorgungsspannung bleibt der Schaltzustand erhalten. Bei wiederkehrender Versorgungsspannung wird definiert ausgeschaltet. Dieser Lüftungsaktor wertet die Informationen von bis zu 23 passiven Sensoren, wie Funktastern, Fenster-Tür-Kontakten, Fenstergriffsensor FFG7B oder Funk-Sendemodulen aus. Aktive Sensoren für CO2, Luftgüte, Feuchte bzw. Temperatur werden ebenfalls ausgewertet. Mit dem PC-Tool PCT14 können mehrere aktive Sensoren verknüpft werden. Werden die beiden Kontakte parallel geschaltet, wird aus dem 2-Stufen-Aktor für 2 Lüfter-Geschwindigkeiten ein Aktor für einen Lüfter. Der mittlere Drehschalter wird in der Position LRN für das Einlernen benötigt. Im Betrieb wird hier die gewünschte Betriebsart eingestellt. Der obere Drehschalter wird beim Einlernen auf die Art des Sensors eingestellt. Ein Funktaster (exklusiv) mit Doppelwippe wird in der Drehschalterstellung 1 eingelernt. Die Doppelwippen werden automatisch belegt: links oben Stufe 1 (nur Kontakt 1-2 geschlossen), rechts oben Stufe 2 (nur Kontakt 3-4 geschlossen). Unten links und unten rechts Aus, es öffnen beide Kontakte. Ein Funktaster (addierend) mit Doppelwippe wird in der Drehschalterstellung 2 eingelernt. Die Doppelwippen werden automatisch belegt: links oben Stufe 1 (Kontakt 1-2 geschlossen), rechts oben Stufe 2 (Kontakte 1-2 und 3-4 geschlossen). Unten links und unten rechts Aus, es öffnen beide Kontakte. Sind die beiden Kontakte parallel geschaltet, genügt ein Funktaster mit 1 Wippe, wobei dann oben Ein und unten Aus ist. Ein Aus-Schalter mit Doppelwippe (automatisch werden alle Wippen belegt) und Funk-Sendemodule werden in der Drehschalterstellung 3 eingelernt. Im Betrieb mit einem aktiven Sensor wird an dem unteren Drehschalter die Einschaltschwelle eingestellt, bei deren Erreichen Stufe 1 (Kontakt 1-2) einschaltet. An dem oberen Drehschalter wird der Additionswert eingestellt, bei dem Stufe 2 (Kontakt 3-4) einschaltet. Mit dem mittleren Drehschalter wird eine der Betriebsarten AUTO1 bis AUTO7 eingestellt. AUTO1: Für manuellen Betrieb eines 2-stufigen Lüfters mit einem Funktaster mit Doppelwippe. Die beiden Kontakte werden jeweils einzeln geschlossen (exklusiv) oder der Kontakt 3-4 wird in der Stufe 2 hinzugeschaltet (addierend). Dies wird beim Einlernen bestimmt. Passive Sensoren, wie Funktaster und Sendemodule, welche als Ausschalter eingelernt wurden, bewirken das Öffnen beider Kontakte. Solange die Steuerspannung an Sendemodulen anliegt oder ein mit FTK oder Fenstergriffsensor FFG7B überwachtes Fenster offen ist, sind die Kontakte offen und kann manuell nicht eingeschaltet werden. AUTO2: Ansteuerung entweder mit Funk-CO2- oder Luftgüte-Sensor. Die Einschaltschwellen werden mit den Drehschaltern unten und oben eingestellt. Die Kontakte schließen exklusiv. AUTO3: Wie AUTO2, jedoch Ansteuerung mit Funk-Feuchte-Sensor. AUTO4: Wie AUTO2, jedoch Ansteuerung mit Funk-Temperatur-Sensor. AUTO5: Wie AUTO2, die Kontakte schließen jedoch addierend. AUTO6: Wie AUTO3, die Kontakte schließen jedoch addierend. AUTO7: Wie AUTO4, die Kontakte schließen jedoch addierend. Übersicht der Einschalt-Schwellwerte für CO2, Luftgüte, Feuchtigkeit und Temperatur siehe Bedienungsanleitung. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.

Einbau und Abmessungen

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief.

Wichtige Hinweise

Bei dem Einlernen von FTK, Fenstergriffsensor FFG7B oder eines aktiven Sensors muss keine Einlernposition beachtet werden.
