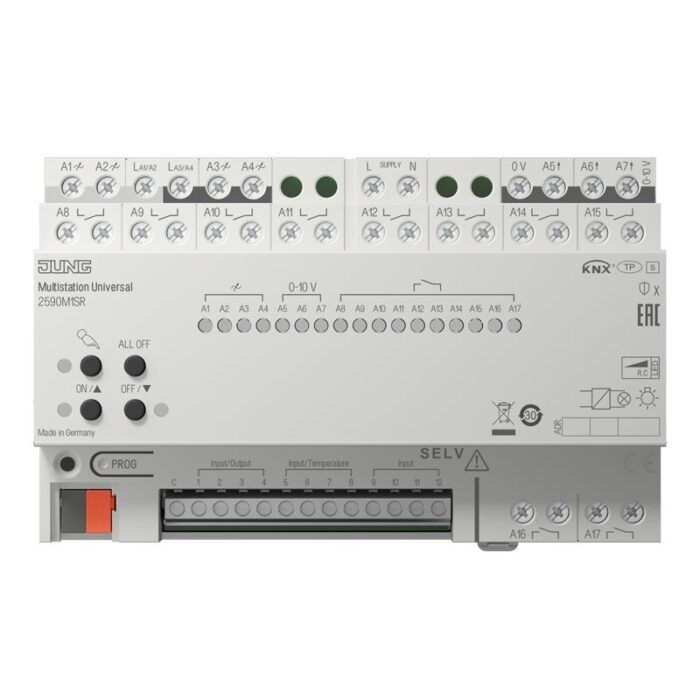

Jung 2590 M1SR KNX Multistation Universal Reiheneinbaugerät 8 TE Secure

Beschreibung

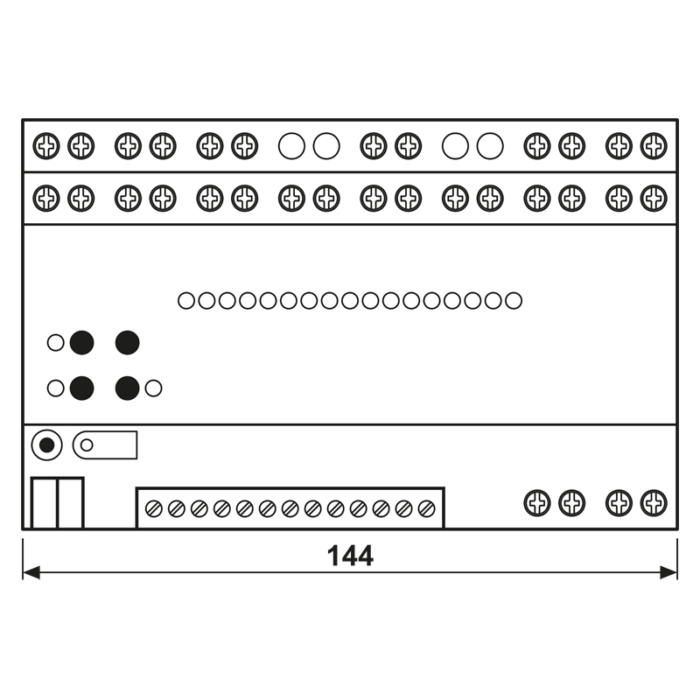

REG-Gehäuse 8 TE
Bestimmungsgemäßer Gebrauch
Schalten von elektrischen Gebläsekonvektoren (Fan Coil) und anderen Verbrauchern AC 110 / 230 V
Schalten und Dimmen von Beleuchtung
Schalten elektrisch betriebener Jalousien, Rollläden und Markisen
Schalten elektrothermischer Stellantriebe
Raumtemperaturregler zum Regeln der Temperatur
Analoge Ausgangssignale zur Ansteuerung von Geräten mit 0-10-V-Schnittstelle aus der Heizung-, Klima-, Lüftungstechnik
Eingänge zur Abfrage konventioneller, potentialfreier Kontakte, und Senden von Telegrammen auf den KNX-Bus
Signalauswertung von Bewegungsmelder Mini Basic (Art.-Nr.: BM 360 MB WW), Betauungssensoren (Art.-Nr.: BTS 01) und Leckagesensoren (Art.-Nr.: LES 01)
Temperaturerfassung über NTC-Temperaturfühler (Art.-Nr.: FF NTC)
Ausgänge zur Ansteuerung von LED
Betrieb im KNX-System
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
Flexible Konfiguration der Ausgänge und Eingänge via ETS
4 Dimmausgänge
10 Schaltausgänge oder 5 Jalousieausgänge
3 Analogausgänge 0-10 V
3 Heizungsregler
12fach Tasterschnittstelle
Ausgänge manuell bedienbar
Rückmeldung im Handbetrieb und im Busbetrieb
Szenenfunktion
Sperren einzelner Ausgänge per Hand oder Bus
Betriebsstundenzähler, außer Jalousiefunktion
Abschaltung nicht benötigter Ausgänge
Logikfunktionen
KNX Data Secure kompatibel ab ETS 5.7.7 oder ab ETS 6.3.0
Updatefähig mit ETS Service-App
Fan-Coil-Funktion
Anschluss von bis zu zwei Fan Coils (Gebläsekonvektoren) mit Lüfterstufen oder permanent angesteuerten Lüftern
Betriebsarten für Heiz-, Kühl- oder kombinierten Heiz-/Kühlbetrieb
2- oder 4-Rohr-Betrieb
Einzelnes oder hierarchisches Schalten der Lüfterstufen oder permanente Ansteuerung des Lüfters
Schaltfunktion
Schließer- oder Öffnerbetrieb
Logische Verknüpfung und Zwangsführung
Rückmeldefunktion
Zentrale Schaltfunktion mit Sammelrückmeldung
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Jalousiefunktion
Eignung für AC-Motoren 110 / 230 V
Behangposition direkt ansteuerbar
Lamellenstellung direkt ansteuerbar
Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
Zwangsstellung durch übergeordnete Steuerung
Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme
Sonnenschutzfunktion
Funktion Stellantriebe
Schaltbetrieb oder PWM-Betrieb
Stetige Ansteuerung von Stellantrieben mit 0-10-V-Schnittstelle
Stellantriebe mit Charakteristik stromlos offen oder stromlos geschlossen ansteuerbar
HLK-Funktion
Integrierte Raumtemperaturregelung mit Sollwertvorgabe
Reglerfunktion für Heiz- und Kühlbetrieb
Schutz gegen festsitzende Ventile
Notbetrieb bei Busausfall für Sommer und Winter
Zwangsstellung
Unterschiedliche Sollwerte für Zwangsstellung oder Notbetrieb bei Busausfall für Sommer und Winter
Zyklische Überwachung der Eingangssignale parametrierbar
Dimmfunktion
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Leerlaufsicher
Elektronischer Kurzschlussschutz
Elektronischer Übertemperaturschutz
Meldung bei Kurzschluss, Spannungsausfall und Überlast
Parametrierbares Einschalt- und Dimmverhalten
Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten der Dimmausgänge. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen.
Leistungserweiterung durch Parallelschalten von Dimmausgängen möglich
Analogausgänge 0-10 V
Anschluss der 0-10 V Steuerleitung von Ventilen oder Lüftermotoren
Anschluss der 0-10 V Steuerleitung von elektrothermischen Stellantrieben
Kurzschlussfest
Nebenstellen
Anschluss von potentialfreien Kontakten, wie Tastern, Schaltern oder Reedkontakten
Die Abfrage mit einem Impulsstrom vermeidet Kontaktverschmutzung (Bildung einer Oxidschicht) auf den angeschlossenen Kontakten
Bedienfunktionen: Schalten, Dimmen, Jalousie-, Szenen- oder Raumtemperatursteuerung
Wertgeber für Dimm-, Farbtemperatur-, RGBW-, Temperatur oder Helligkeitswerte
Übermittlung des aktuellen Eingangszustandes nach Busspannungsausfall
Anschluss von Tür- oder Fensterkontakten zur Auswertung der Status offen, geschlossen, gekippt und Griffposition
Anschluss von Bewegungsmelder Mini Basic (Art.-Nr.: BM 360 MB WW), Betauungssensoren (Art.-Nr.: BTS 01), Leckagesensoren (Art.-Nr.: LES 01) und Temperatur-Fernfühler (Art.-Nr.: FF NTC)
Impulszähler mit Haupt- und Zwischenzähler
Kombination von benachbarten Eingangskanälen bei Anschluss von Taster, Tür- oder Fensterkontakt
Anschluss von LED z.B. LED-Lampe, 5 V DC, 2,2 mA (Art.-Nr. 9605 LED ..)
Kurzschlussfest, überlastgeschützt und verpolungssicher
Parallelschalten von Ausgängen möglich, für Verbraucher mit höherem Strombedarf
