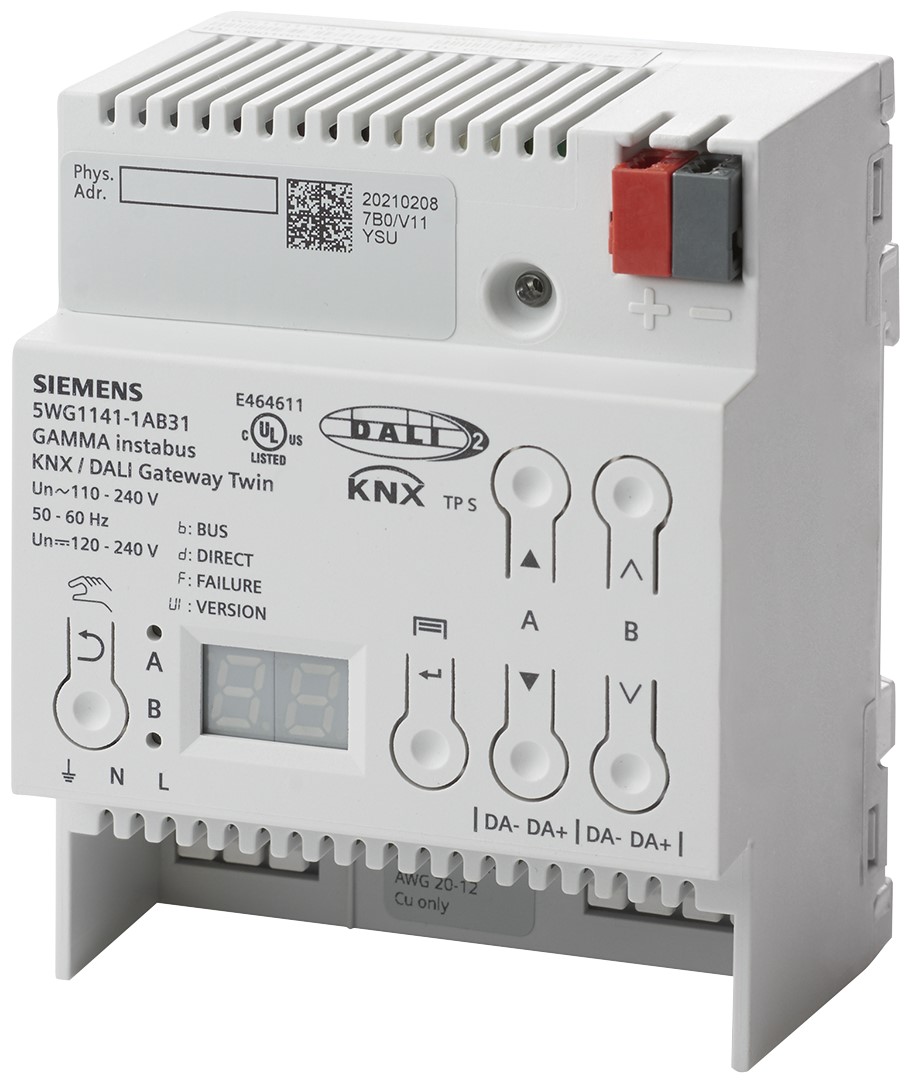

Siemens Dig Industr. KNX/Dali-Gateway 2x64 Dali EVG 5WG1141-1AB31

Beschreibung

Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG) mit DALI-Schnittstelle - Zwei DALI-Ausgänge mit DALI-2 Zertifizierung nach IEC 62386-101 und 103 an die über eine DALI-Busleitung jeweils bis zu 64 DALI-EVGs anschließbar sind - Integriertes Netzgerät für eine Eingangsspannung von AC 110...240 V, 50/60 Hz oder DC 120...240 V zur Spannungsversorgung der Gateway-Elektronik und der DALI-Ausgänge - Unterstützung von EVGs Typ 0, 1, 2, 3, 4, 5, 6, 7 und 8 nach EN 62386 Edition 1 als auch Edition 2 (DALI-2) - DALI-Ausgangsspannung ca. 19 V, potentialfrei und kurzschlussfest - Fremdspannungserkennung bei der Inbetriebnahme, ob an einem DALI-Ausgang fehlerhaft Netzspannung anliegt - LED-Display zur Anzeige von Betriebszuständen und Fehlermeldungen - Taster zum Umschalten zwischen Bus- und Direktbetrieb - Ein Tasterpaar pro DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten aller angeschlossenen Leuchten im Direktbetrieb - Eine LED pro DALI-Ausgang zur Schaltzustandsanzeige aller angeschlossenen Leuchten im Direktbetrieb - Konfigurierbares Verhalten bei Busspannungsausfall (Standalone-Betrieb) - Ansteuerung (Schalten, Dimmen und Dimmwert-Setzen) aller angeschlossenen Leuchten gemeinsam im Broadcast-Betrieb - Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer - Einstufiger oder zweistufiger Zeitschalterbetrieb - Integrierte Szenensteuerung für bis zu 32 Szenen - Zuordnung der DALI-EVGs zu den einzelnen Gruppen und mit Testmöglichkeit der EVGs, Gruppen und Szenen mittels der ETS bei der Inbetriebnahme des Gateway - Möglichkeit defekte DALI-EVG ohne Software (ETS) zu erneuern - Integrierter KNX-Busankoppler mit max. nur halber Standard-Buslast (5 mA) - KNX-Busanschluss über Busklemme - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
