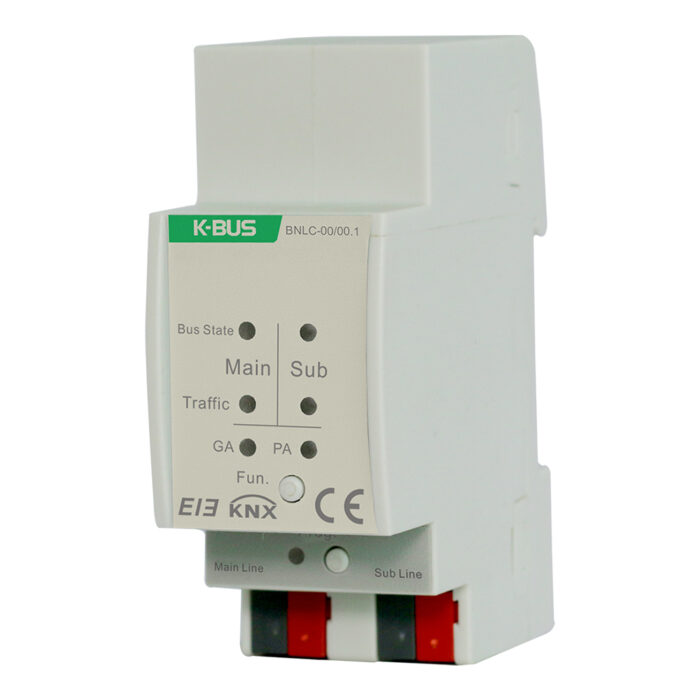

GVS Linienkoppler BNLC-00/00.1 BNLC-00/00.1

Beschreibung

Der Koppler stellt eine Datenverbindung zwischen zwei getrennten KNX-Busleitungen bereit und isoliert auch die Busleitungen voneinander, um den unabhängigen lokalen Betrieb einer Busleitung zu ermöglichen. Der Koppler kann sowohl in bestehenden als auch in neuen KNX-Netzwerken als Linienkoppler, Backbone-Koppler oder Repeater verwendet werden. Er verfügt über eine Filtertabelle, mit deren Hilfe Bustelegramme entweder für eine der beiden Leitungen gesperrt oder an eine andere Leitung weitergeleitet werden, wodurch die Buslast reduziert wird. Die Filtertabelle wird von der ETS (EIB Tool Software) bei Inbetriebnahme des Systems automatisch erstellt. Als Linienkoppler werden die Linien mit der Hauptlinie verbunden, um eine Funktionszone zu erstellen. Als Backbonekoppler verbindet er die Funktionszonen mit der übergeordneten Backbone-Linie. Als Repeater ermöglicht der Koppler den Anschluss von mehr als 64 Busgeräten an eine Busleitung. Bis zu drei Repeater können an eine Busleitung angeschlossen werden, so dass insgesamt 252 Busgeräte (zusätzlich zu den drei Repeatern) an eine Busleitung angeschlossen werden können.
