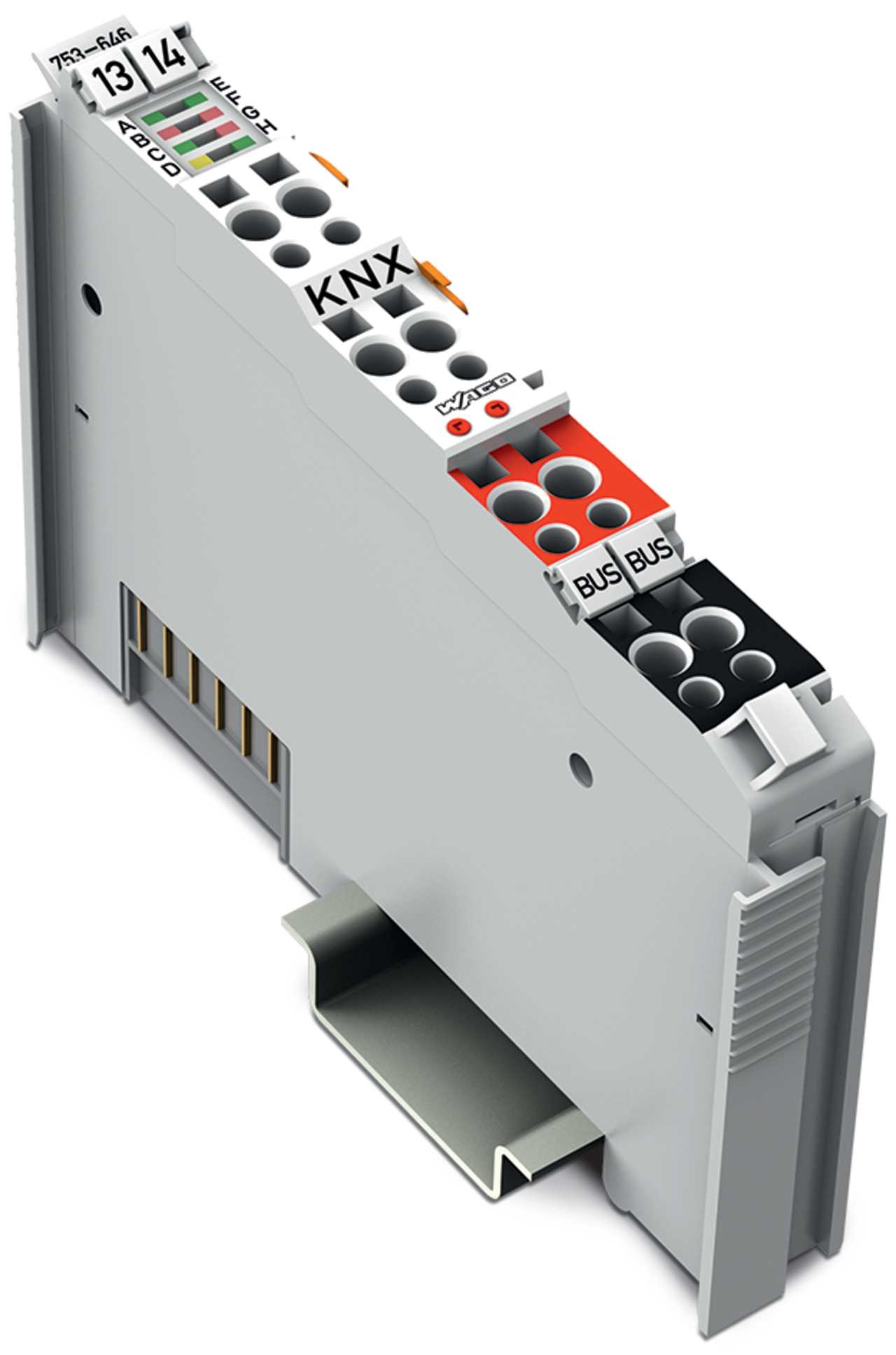

WAGO GmbH & Co. KG KNX/EIB-Modul 753-646

Beschreibung

KNX/EIB/TP1-SchnittstelleDas KNX/EIB/TP1-Modul 753-646 dient zur Anbindung an ein KNX/EIB/TP1-Netzwerk. Das Modul unterstützt zwei unterschiedliche Funktionen:
1. Gerätemodus: Das Modul ermöglicht die Anbindung der für die Gebäudeautomation relevanten programmierbaren Controller an ein KNX/TP1-Netzwerk. In einem KNX-Netzwerk stellt sich das Modul als Standard-KNX-Gerät dar und wird über das Inbetriebnahmetool ETS Professional eingebunden. Das Modul unterstützt maximal 253 Kommunikationsobjekte mit beliebigen DPTs, 254 Gruppenadressen und 254 Assoziationen. Die Programmierung der Applikation erfolgt über die Software WAGO-I/O-PRO. Die Zuordnung von Daten aus dem Applikationsprogramm auf Gruppenadressen wird über ein ETS-PlugIn vorgenommen, welches in der WAGO-Produktdatenbank enthalten ist.
2. Router-Modus: In Kombination des Controllers KNX IP 750-849 oder 750-889 mit der ersten gesteckten KNX/EIB/TP1-Klemme 753-646 wird das Gerät zu einem KNXnet/IP-Router. Die Umstellung der Klemme auf Router-Modus erfolgt automatisch. Ein Applikationsprogramm ist für den Betrieb im Router-Modus nicht erforderlich. Weitere am Controller KNX IP angereihte Klemmen werden von der Applikation im Gerätemodus angesprochen.

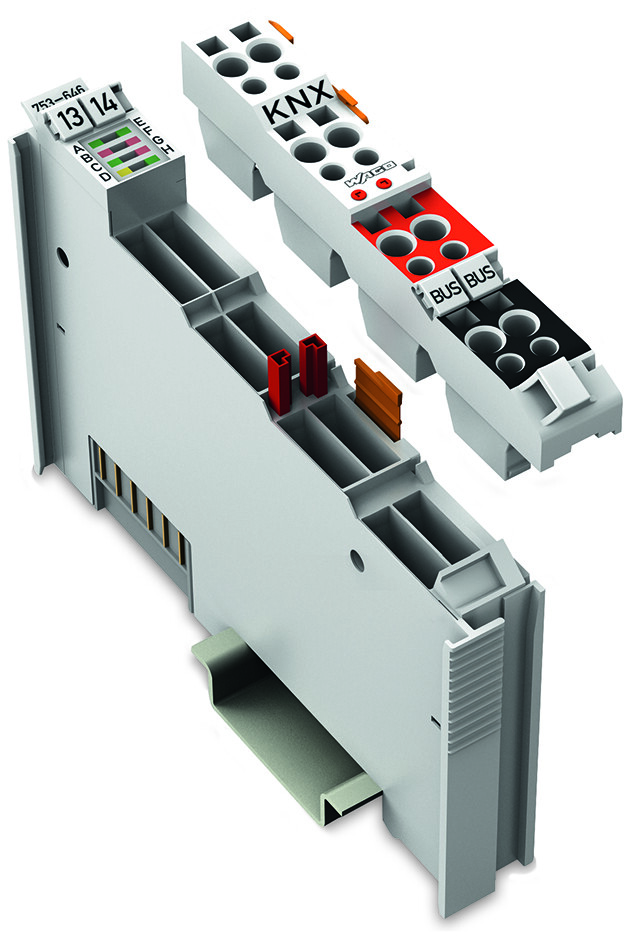

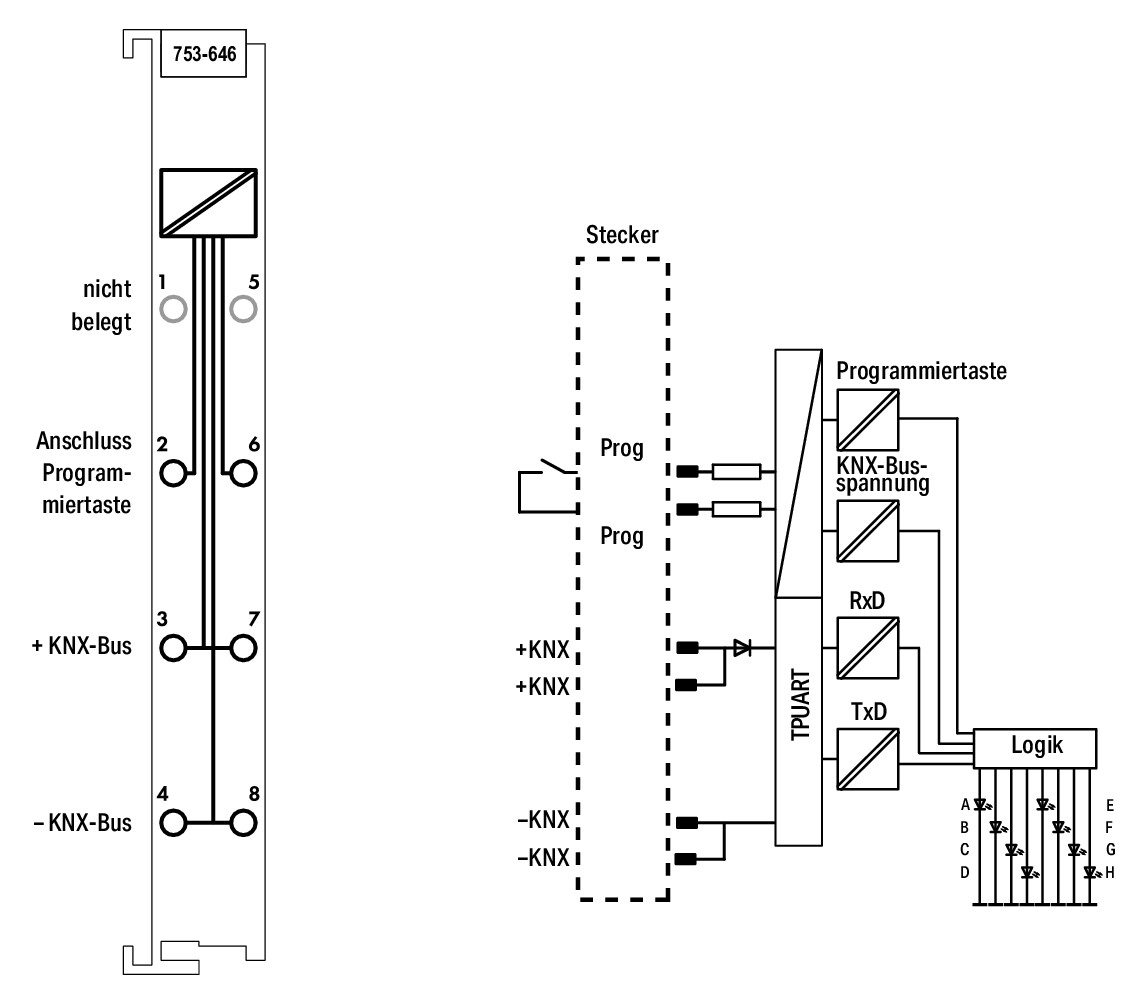

Der Stecker der Serie 753 mit intern gebrückten Kontakten (3/7 und 4/8) ist im Lieferumfang enthalten.
Für den Betrieb des KNX/EIB/TP1-Moduls wird eine externe KNX-Spannungsversorgung und die ETS Professional benötigt.
