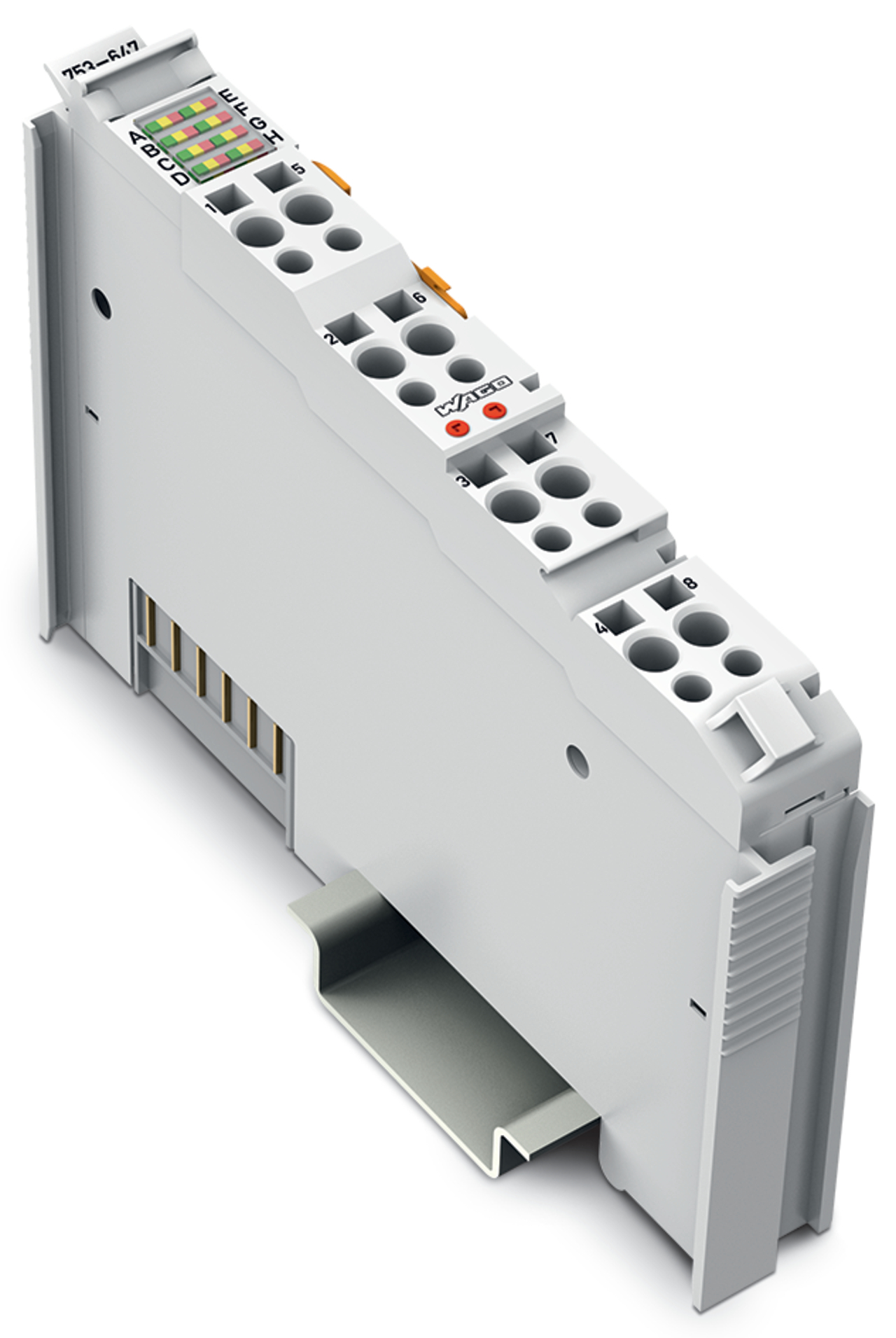

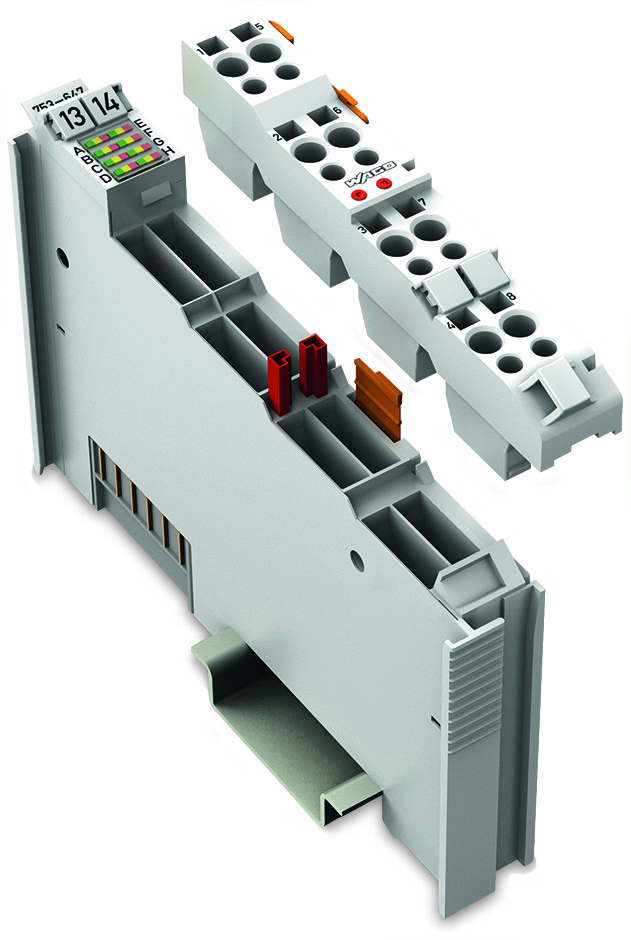

WAGO GmbH & Co. KG DALI-Multi-Master-Klemme 753-647

Beschreibung

DALI-Multi-MasterDer DALI-Multi-Master (753-647) ist zertifiziert gemäß dem DALI-2-Standard IEC 62386. Der herstellerübergreifende DALI-Standard hat das Ziel, die Interoperabilität von DALI-Busteilnehmern im Beleuchtungsbereich zu gewährleisten.
Das 12 mm breite Modul ist ein DALI-Interface in Kombination mit den Controllern und Modulen der Serie 750 (BACnet, KNX, EnOcean, LON®, Modbus® und weitere).
Ein DALI-Multi-Master unterstützt jeweils 64 Adressen für Betriebsgeräte (EVG/Elektronische Vorschaltgeräte) und 64 Adressen für Steuergeräte (DALI-Multi-Sensoren: Aufgrund der zyklischen Sendecharakteristik Anschluss von max. 16 Sensoren empfohlen). Jedes DALI-EVG kann 16 Gruppen und 16 Szenen zugeordnet werden. Der DALI-Multi-Master bietet darüber hinaus weitere 16 virtuelle Gruppen auf dem DALI-Bus. Durch das WAGO-I/O-SYSTEM 750 sind Kombinationen von DALI-Steuerungen mit anderen Gewerken möglich. Es können mehrere DALI-Master an einem Feldbusknoten angereiht werden. Die maximale Anzahl der Module an einem Controller ist abhängig vom Speicherbedarf der Applikation. Zur Programmierung der Feldbusknoten dient die Programmiersoftware WAGO-I/O-PRO (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3). WAGO unterstützt die Programmierung mit einer umfassenden IEC-61131-3-Bibliothek mit einfachen Bausteinen zur Realisierung komplexer Beleuchtungsapplikationen.
Der alternative Easy-Mode sorgt über einfache Funktionsaufrufe für eine Beleuchtungssteuerung ohne aufwendige SPS-Programmierung. Für die Inbetriebnahme und Wartung steht der umfangreiche und einfach zu bedienende WAGO DALI-Konfigurator zur Verfügung, welcher entweder stand-alone betrieben werden kann oder aus der Software WAGO-I/O-CHECK (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3) aufgerufen werden kann.
Zur Versorgung des DALI-Multi-Masters stehen zwei Alternativen zur Verfügung:
1. Der DALI-Multi-Master-DC-/DC-Converter (753-620) zur Versorgung eines einzelnen Moduls.
2. Die Stromversorgung (787-2857) zur Versorgung mehrerer DALI-Multi-Master (753-647)
