Sicherungsautomat B oder C: Auslösecharakteristiken verständlich erklärt

Beim Nachkauf im Verteiler taucht sie fast immer auf: die Frage, ob ein Automat mit B- oder C-Charakteristik hineingehört. Beide schützen die Leitung zuverlässig – der Unterschied liegt allein im Verhalten bei kurzzeitigen Stromspitzen. Wer Motoren, Trafos oder LED-Netzteile betreibt, sollte die Charakteristik nach der tatsächlichen Last wählen und nicht nach Bauchgefühl. Dieser Ratgeber erklärt, wann welcher Buchstabe passt, und ordnet die passenden Schneider-Resi9-Modelle ein.

B oder C – was die Charakteristik wirklich bedeutet

Die Buchstaben B und C beschreiben die sogenannte magnetische Auslösung, also das Verhalten bei einem Kurzschluss beziehungsweise bei kurzzeitig sehr hohen Strömen. Beide Varianten haben denselben thermischen Überlastschutz, der eine dauerhaft zu hohe Belastung erkennt. Unterschiedlich ist nur, ab welchem Vielfachen des Nennstroms sie schlagartig abschalten.

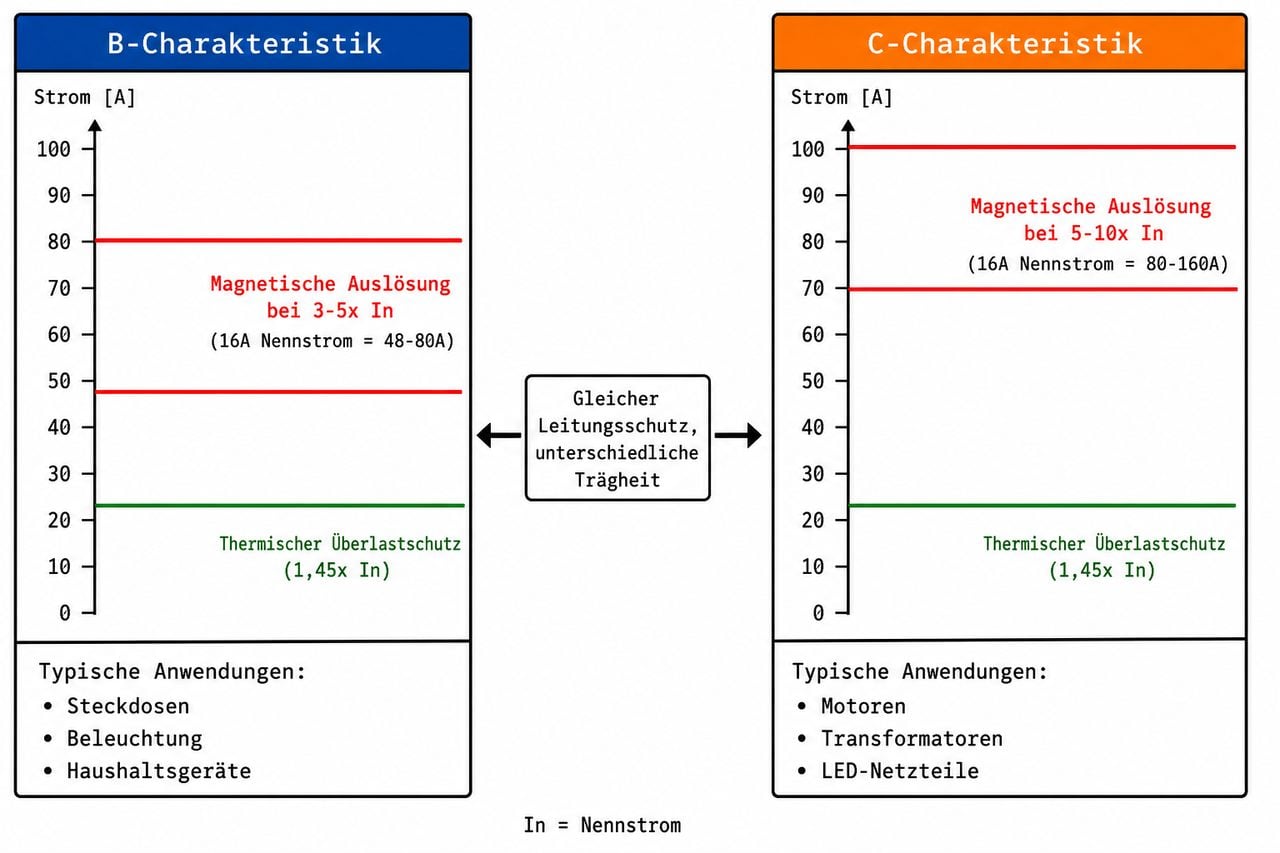

Ein Automat mit B-Charakteristik löst magnetisch etwa beim Drei- bis Fünffachen des Nennstroms aus. Damit reagiert er früh und ist ideal für Stromkreise, in denen keine nennenswerten Einschaltströme auftreten – also für Steckdosen, klassische Beleuchtung und die meisten Haushaltsverbraucher. Ein C-Automat schaltet magnetisch erst beim etwa Fünf- bis Zehnfachen des Nennstroms ab. Er verträgt dadurch kurze, hohe Einschaltspitzen, ohne unnötig zu fallen.

Wichtig: Beide Ausführungen schützen die Leitung gleich gut vor Überlast. Die C-Charakteristik ist nicht „stärker“ oder „besser“, sie ist lediglich träger gegenüber Stromspitzen. Wer den falschen Buchstaben wählt, riskiert entweder unnötige Auslösungen oder – im ungünstigen Fall – eine im Fehlerfall zu späte Reaktion. Deshalb lohnt sich der Blick auf die tatsächliche Last.

Wann die B-Charakteristik passt

Die B-Charakteristik ist der Standard in der Wohnungsinstallation. Sie deckt Steckdosenkreise, Licht, kleine Geräte und die weitaus meisten Alltagslasten ab. Für einen typischen 16-A-Stromkreis ist der Schneider Resi9 R9F23116 LS B16 kaufen die naheliegende Lösung, wenn der Fehlerstromschutz bereits über einen separaten FI abgedeckt ist. Für dreiphasige Verbraucher mit unkritischem Einschaltverhalten steht mit dem Schneider Resi9 R9F23316 LS 3P B16 das passende dreipolige Pendant bereit.

Soll der Fehlerstromschutz gleich integriert sein, greifst du zum kombinierten Gerät. Der Schneider Resi9 R9D01616 FI/LS B16 30mA vereint Leitungsschutzschalter und Fehlerstrom-Schutzschalter in einem Gehäuse und trägt jeweils getrennte mechanische Anzeigen für die LS- und die FI-Auslösung an der Front. Für Kreise mit geringerer Absicherung – etwa dedizierte Beleuchtungs- oder Gerätekreise – bietet der Schneider Resi9 R9D01610 FI/LS B10 30mA dieselbe Technik mit 10 A.

Wann die C-Charakteristik sinnvoll ist

Die C-Charakteristik kommt ins Spiel, sobald ein Stromkreis beim Einschalten kurze, hohe Stromspitzen erzeugt. Typische Kandidaten sind Motoren, größere Transformatoren, manche LED-Trafos und Netzteile mit hohem Einschaltstrom sowie Kreise mit vielen Vorschaltgeräten. Diese Spitzen dauern nur Millisekunden, reichen bei einem B-Automaten aber unter Umständen aus, um die magnetische Auslösung anzustoßen.

Für solche Fälle ist der Schneider Resi9 R9F24116 LS C16 gedacht. Er verträgt die Einschaltströme, ohne beim normalen Betriebsstart zu fallen, und schützt die Leitung dennoch zuverlässig. Ein häufiger Praxisfall: Wenn ein Kreis mit vielen LED-Leuchtmitteln oder mehreren elektronischen Trafos beim Einschalten regelmäßig einen B-Automaten auslöst, ist der Wechsel auf C oft die saubere Lösung – vorausgesetzt, Leitung und Absicherung passen zusammen.

Die Charakteristik nach Last wählen – ein pragmatischer Fahrplan

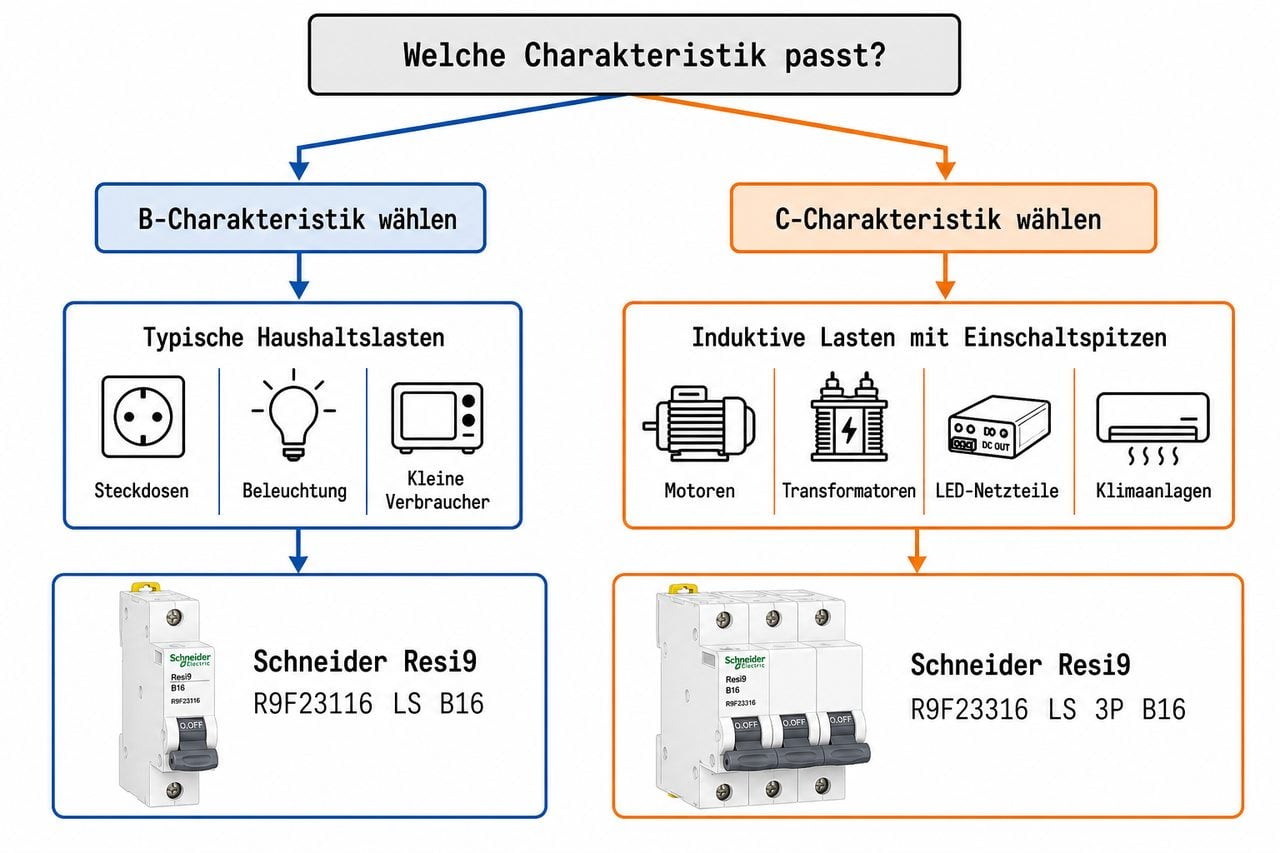

Statt pauschal zu entscheiden, hilft ein Blick auf den konkreten Verbraucher. Frag dich zuerst, was am Stromkreis hängt: Sind es einfache Steckdosen und Licht, ist B richtig. Treten regelmäßig Einschaltspitzen auf – etwa durch Motoren oder größere Trafos – wechselst du auf C. Als zweiten Punkt prüfst du, ob der Fehlerstromschutz bereits vorhanden ist oder mit ins Gerät soll; danach entscheidet sich, ob ein reiner Leitungsschutzschalter oder ein FI/LS-Kombigerät passt.

Wichtig ist außerdem, dass die vorhandene Leitung und der Nennstrom des Automaten zusammenpassen. Die Charakteristik ändert nichts am Leiterquerschnitt, den du absichern darfst. Wer unsicher ist, ob ein Kreis eine höhere Kurzschlussträgheit verträgt, sollte die Arbeiten an einen Fachbetrieb geben – die Auswahl des richtigen Buchstabens ersetzt keine Fehlerbetrachtung der gesamten Anlage.

Die wichtigsten Resi9-Modelle im Überblick

Der Schneider Resi9 R9F24116 LS C16 kaufen ist mit 4,47 EUR erwartungsgemäß etwas teurer als der baugleich dimensionierte Schneider Resi9 R9F23116 LS B16 mit 1,70 EUR – der Preisunterschied spielt bei der Auswahl aber keine Rolle, entscheidend bleibt die Last. Wer den Verteiler ohnehin erweitert, findet weitere passende Komponenten in der Kategorie Verteilereinbau.

FI und FI/LS: den Fehlerstromschutz mitdenken

Die Charakteristik betrifft nur den Leitungsschutz. Für den Personenschutz braucht es zusätzlich einen Fehlerstrom-Schutzschalter. Hier gibt es zwei Wege: einen zentralen FI, der mehrere Endstromkreise absichert, oder das Kombigerät pro Kreis.

Als zentrale Lösung eignet sich der Schneider Resi9 R9R22440 FI Typ A 40A 30mA. Er ist dreipolig plus N ausgeführt, arbeitet mit 30 mA Nennfehlerstrom nach EN 61008 und schützt eine Gruppe nachgeschalteter Leitungsschutzschalter. Wer lieber jeden Stromkreis einzeln kombiniert – etwa um bei einer Auslösung nur den betroffenen Kreis stromlos zu setzen – setzt auf die FI/LS-Geräte Schneider Resi9 R9D01616 FI/LS B16 30mA und Schneider Resi9 R9D01610 FI/LS B10 30mA. Beide sind vom Typ A und zeigen über getrennte mechanische Anzeigen an der Front, ob die Auslösung vom Leitungsschutz oder vom Fehlerstromschutz kam – ein echter Vorteil bei der Fehlersuche.

Passendes Set & Zubehör

• Schneider Resi9 R9F23116 LS B16 – Standard-Leitungsschutz für Steckdosen und Licht
• Schneider Resi9 R9F24116 LS C16 – für Kreise mit hohen Einschaltströmen
• Schneider Resi9 R9D01616 FI/LS B16 30mA – Kombigerät aus Leitungs- und Fehlerstromschutz
• Schneider Resi9 R9R22440 FI Typ A 40A 30mA – zentraler Fehlerstrom-Schutzschalter
• Schneider Resi9 R9L16710 Überspannungsableiter Typ 2 – ergänzender Überspannungsschutz mit integrierter Vorsicherung

Der Schneider Resi9 R9L16710 Überspannungsableiter Typ 2 rundet die Absicherung ab: Er ist 3-polig plus N ausgeführt, hat einen maximalen Ableitstrom von 10 kA nach EN 61643-11, einen Spannungsschutzpegel von 1500 V und bringt eine integrierte Vorsicherung sowie ein 20 cm langes Anschlusskabel für die Erdklemme mit.

Häufige Fragen zu B- und C-Charakteristik
