Treppenlichtautomat und Zeitrelais: Eltako TLZ und MFZ richtig auswählen und anschließen

Wer Flure, Treppenhäuser oder Kellergänge komfortabel schalten will, landet schnell bei den Begriffen Treppenlichtautomat, Zeitrelais und Stromstoßschalter. Diese Bauteile lösen unterschiedliche Aufgaben – vom klassischen zeitgesteuerten Ausschalten bis zum Umschalten per kurzem Tastimpuls von mehreren Stellen aus. In diesem Ratgeber ordnen wir die Technik ein, erklären den Unterschied zwischen 3- und 4-Leiter-Schaltung sowie die Abschaltvorwarnung und zeigen dir, welche Eltako-Geräte aus unserem Sortiment sich für deine Beleuchtungssteuerung eignen.

Treppenlichtautomat, Zeitrelais oder Stromstoßschalter – was ist der Unterschied?

Bevor du ein Gerät kaufst, lohnt sich der Blick auf die Funktionsprinzipien. Sie ähneln sich auf den ersten Blick, verhalten sich im Betrieb aber grundverschieden.

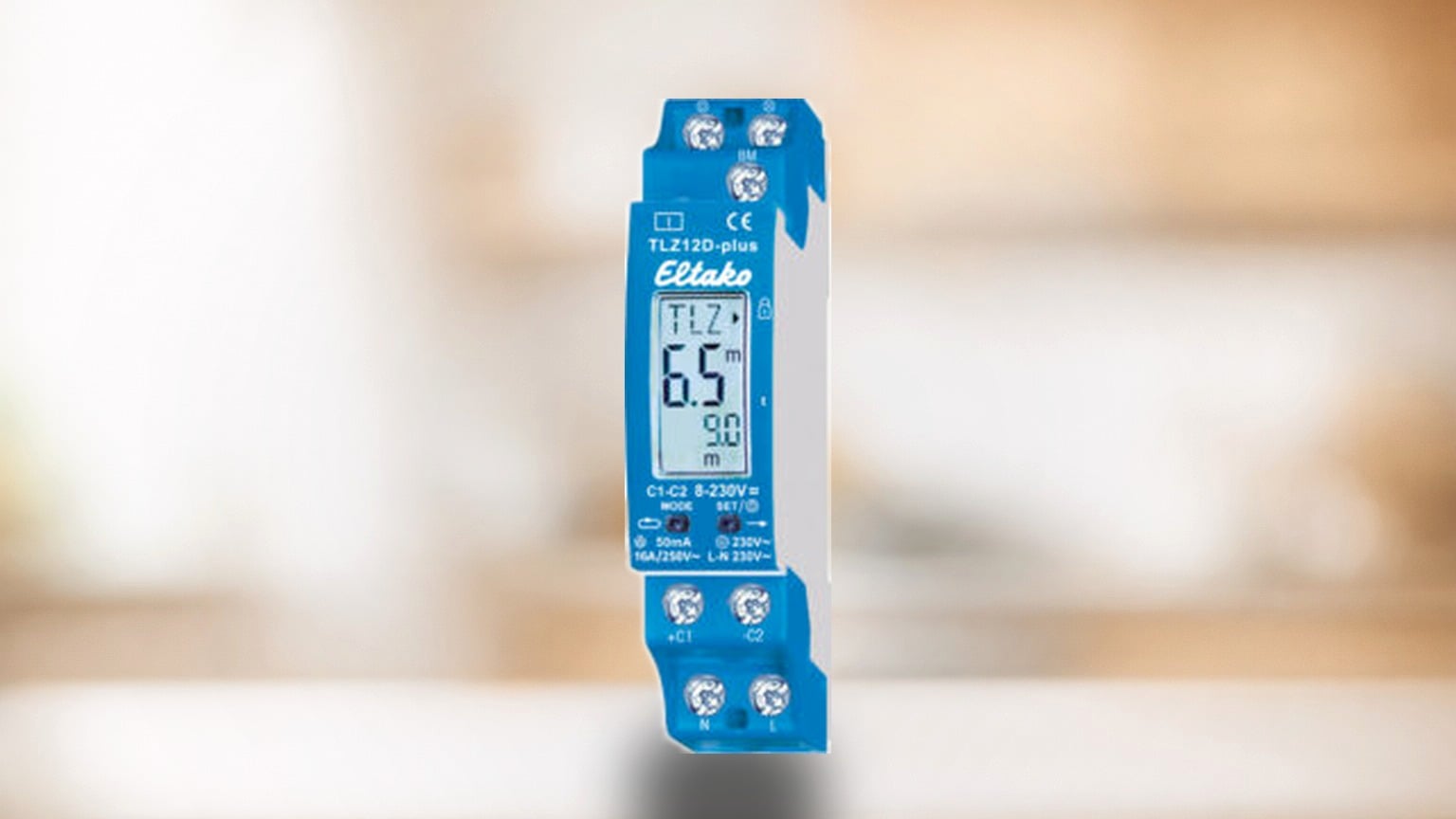

Der klassische Treppenlichtautomat (TLZ)

Ein Treppenlichtautomat schaltet das Licht nach einem kurzen Tastendruck ein und nach einer eingestellten Nachlaufzeit automatisch wieder aus. Das ist der Klassiker im Mehrfamilienhaus: Man betritt das Treppenhaus, drückt einen beliebigen Taster, das Licht bleibt für die eingestellte Zeit an und geht danach selbstständig aus. Der große Vorteil ist, dass niemand vergisst, das Licht auszuschalten – Energie und Lampenlebensdauer werden geschont.

Das Multifunktions-Zeitrelais (MFZ)

Ein Multifunktions-Zeitrelais ist die universelle Variante: Es beherrscht mehrere Zeitfunktionen wie Ansprechverzögerung, Rückfallverzögerung, Impulsformung oder Taktgeber und lässt sich über einen Funktionswähler an die jeweilige Aufgabe anpassen. Es kommt überall dort zum Einsatz, wo eine reine Zeitsteuerung gefragt ist, die über das einfache Treppenlicht hinausgeht.

Der Stromstoßschalter als Alternative

Der Stromstoßschalter (auch Eltako-Schalter oder Impulsschalter genannt) arbeitet nach einem anderen Prinzip: Jeder kurze Tastimpuls kippt den Zustand um – ein Druck ein, der nächste Druck aus. Damit lässt sich Licht von beliebig vielen Tastern aus schalten, ohne aufwendige Kreuz- und Wechselschaltungen zu verlegen. Für Flure, Treppenhäuser und große Räume mit vielen Schaltstellen ist das die klassische Lösung, wenn das Licht bewusst an bleiben soll, bis es jemand wieder ausschaltet. In unserem Shop findest du dafür mehrere Modelle aus der Kategorie Eltako, die sich für genau diese Aufgaben eignen.

3-Leiter- und 4-Leiter-Schaltung verstehen

Die Frage nach 3- oder 4-Leiter-Schaltung entscheidet darüber, wie das Gerät mit Strom versorgt wird und wie die Taster verdrahtet werden.

Bei der 3-Leiter-Schaltung teilen sich Versorgung und Tasterleitung teilweise die Adern. Historisch war das die sparsame Variante mit weniger Kupfer, sie kann aber – je nach Gerät und angeschlossenen Leuchtmitteln – zu Glimmen oder Flackern führen, weil ein Reststrom über die Taster fließt. Bei der 4-Leiter-Schaltung sind Versorgungsstromkreis und Steuerstromkreis sauber getrennt geführt. Das ist heute die bevorzugte Variante, weil sie mit modernen LED-Lampen deutlich zuverlässiger arbeitet und Glimmlampenströme besser beherrscht.

Wichtig für die Praxis: Ein sauber getrennter Steuerstromkreis ist besonders bei LED-Beleuchtung Gold wert. Der Eltako Stromstoßschalter ESR12Z-4DX-UC etwa besitzt örtliche Universal-Steuereingänge mit 8..230V UC sowie zusätzliche, galvanisch getrennte Steuereingänge für Zentral Ein und Zentral Aus. Damit lassen sich Steuer- und Lastseite konzeptionell trennen – ideal, wenn du eine übersichtliche und störungsfreie Installation aufbauen willst.

Abschaltvorwarnung – warum sie im Treppenhaus zählt

Ein wichtiges Komfortmerkmal echter Treppenlichtautomaten ist die Abschaltvorwarnung: Kurz bevor die Nachlaufzeit abläuft, blinkt oder dimmt das Licht kurz, damit man rechtzeitig nachdrücken kann und nicht plötzlich im Dunkeln steht. Das ist gerade in längeren Treppenhäusern ein echter Sicherheitsgewinn.

Setzt du stattdessen auf einen Stromstoßschalter, bleibt das Licht so lange an, bis es jemand wieder ausschaltet – eine Abschaltvorwarnung entfällt dann konstruktionsbedingt, dafür entfällt aber auch das Risiko, dass das Licht ungewollt ausgeht. Welche Lösung besser passt, hängt vom Nutzungsverhalten ab: automatisches Ausschalten mit Vorwarnung für den klassischen Treppenhaus-Komfort, oder dauerhaftes Halten per Impulsschalter für Räume, in denen das Licht gezielt gesteuert wird.

Die passenden Eltako-Modelle im Überblick

Eltako Stromstoßschalter ESR12Z-4DX-UC

Das Reiheneinbaugerät für die Hutschiene ist der Alleskönner unter den vorgestellten Geräten. Es bietet vier unabhängige Kontakte, je 1 Schließer potenzialfrei mit 16A/250V AC, schaltet 230V-LED-Lampen bis 600W und Glühlampen bis 2000W. Dank der patentierten Eltako-Duplex-Technologie (DX) schalten drei der vier Kontakte trotz Potenzialfreiheit im Nulldurchgang, wenn du den N-Leiter an Klemme (N) und die Außenleiter an 1(L), 3(L) oder 5(L) anschließt. Das reduziert den Kontaktverschleiß spürbar. Der Stand-by-Verlust liegt bei nur 0,03–0,4 Watt, das Gerät belegt zwei Teilungseinheiten (36mm breit, 58mm tief). Über die zusätzlichen Gruppen- und Zentral-Steuereingänge (8..230V UC) lassen sich mehrere Lichtkreise komfortabel zusammenfassen.

Eltako ES12-100-230V Elektronischer Stromstoßschalter

Wer eine schlanke, günstige Lösung für einen einzelnen Lichtkreis sucht, greift zum Eltako ES12-100-230V kaufen. Es handelt sich um einen elektronischen Stromstoßschalter mit 1 Schließer und 16A Schaltvermögen – die einfache, solide Basis, wenn ein Raum oder Flur nur von mehreren Tastern aus geschaltet werden soll und keine erweiterten Funktionen nötig sind.

Eltako Stromstoßschalter für EB 1S 10A ES75-12..24V UC

Für die Unterputz- bzw. Einbaumontage direkt in der Dose ist der Eltako Stromstoßschalter für EB 1S 10A ES75-12..24V UC gedacht. Er misst kompakte 85 × 40 × 28mm und schaltet mit einem nicht potenzialfreien Schließer 10A/250V AC, 230V-LED-Lampen bis 200W und Glühlampen bis 500W. Das Besondere: Ein integrierter Transformator sorgt für galvanische Trennung zwischen Steuer- und Schaltkreis und erfüllt damit die Anforderungen an Sicherheitskleinspannung SELV nach EN 60669-2-2 sowie 2× MOPP nach EN 60601-1. Die Ansteuerung erfolgt mit interner Spannung oder einer externen Steuerspannung von 12 bis 24V UC. Der Stand-by-Verlust beträgt nur 1 Watt. Ein passender Stocko-Stecker liegt jedem Gerät bei.

Eltako Stromstoß-Dimmschalter EUD12D-UC und EUD12NPN-UC

Willst du das Licht im Flur oder Treppenhaus nicht nur schalten, sondern auch dimmen, sind die beiden Universal-Dimmschalter die richtige Wahl. Der Eltako Stromstoß-Dimmschalter EUD12D-UC Angebot ist ein Reiheneinbaugerät (18mm breit, eine Teilungseinheit) mit Power MOSFET bis 400W und automatischer Lampenerkennung. Er dimmt 230V-LED-Lampen und Energiesparlampen, arbeitet mit Soft-Ein und Soft-Aus im Nulldurchgang zur Lampenschonung und lässt sich mit Leistungszusätzen LUD12-230V bis 3600W erweitern. Mindest- und Maximalhelligkeit sowie Dimmgeschwindigkeit sind einstellbar, dazu gibt es eine Kinderzimmer- und Schlummerschaltung. Der Stand-by-Verlust liegt bei nur 0,3 Watt. Kurze Steuerbefehle schalten ein und aus, permanente Ansteuerung ändert die Helligkeit.

Der Eltako Stromstoß-Dimmschalter 8..230V UC EUD12NPN-UC ist die besonders sparsame Variante mit einem Stand-by-Verlust von nur 0,1 Watt. Auch er dimmt mit Power MOSFET bis 400W, erkennt die Lampe automatisch und benötigt keine Mindestlast. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory), und bei einem Stromausfall werden Schaltstellung und Helligkeit gespeichert. Eine Unterbrechung der Ansteuerung ändert jeweils die Dimmrichtung – so lässt sich die Beleuchtung feinfühlig regeln. Weitere Leuchten und Steuerungen findest du in der Kategorie Beleuchtung.

Passendes Set & Zubehör

• Eltako Funktaster weißglänzend FT55-wg – batterieloser 4-Kanal-Funktaster (80 × 80mm, 15mm hoch), der die Energie für Funktelegramme beim Tastendruck selbst erzeugt und daher ohne Anschlussleitung und ohne Stand-by-Verlust auskommt.
• Eltako Funk-Jalousie-/Rollladenaktor FJ62NP-230V – für die Einbaumontage, steuert einen 230V-Beschattungsmotor und lässt sich mit bis zu 32 Funktastern in Tipp-Technik einlernen; sinnvolle Ergänzung, wenn du neben Licht auch Rollläden im Treppenhaus automatisieren willst.
• Eltako Schutzkontakt-Steckdose reinweiß glänzend DSS55E-wg – Steckdose im E-Design55 (80 × 80mm außen, 55 × 55mm Rahmen-Innenmaß) mit erhöhtem Berührungsschutz und Steckklemmen für die praktische Ergänzung im Flur.
