1Was ist ein Zeitrelais?

Ein Zeitrelais ist ein elektronisches Reiheneinbau-Gerät (REG) für die Verteilung, das einen Schaltvorgang zeitgesteuert ausführt. Statt eine Last direkt ein- oder auszuschalten, verzögert es das Schalten, gibt einen zeitlich begrenzten Impuls aus oder taktet in einem festen Rhythmus. Die Zeit stellst du je nach Gerät über einen Drehschalter oder digital ein — von Sekundenbruchteilen bis zu vielen Stunden.

Bei Eltako unterscheidet man drei Grundtypen: Das Multifunktions-Zeitrelais (MFZ) bündelt mehrere Zeitfunktionen — ansprech- und rückfallverzögert, wischend, blinkend oder taktend — in einem einzigen Gerät. Der Treppenlicht-Zeitschalter (TLZ) ist auf das Treppenhaus spezialisiert: Er schaltet das Licht nach Ablauf der eingestellten Zeit selbsttätig wieder aus, meist mit Ausschaltvorwarnung. Der Nachlaufschalter (NLZ) hält eine Last nach dem Ausschalten des Auslösers noch eine Weile aktiv — der Klassiker ist der Bad- oder WC-Lüfter, der nach dem Lichtausschalten nachläuft.

2Funktionsweise: vom Signal zur zeitgesteuerten Schaltung

Ein Steuersignal startet die Zeitfunktion; nach Ablauf schaltet der Relaiskontakt die Last.

Ausgelöst wird ein Zeitrelais über ein Steuersignal — je nach Modell ein Taster oder eine Steuerspannung. Das UC-Suffix (etwa bei MFZ61DX-UC oder NLZ61NP-UC) kennzeichnet eine Universal-Steuerspannung von 8 bis 230 V UC, sodass sich das Gerät mit Gleich- wie Wechselspannung ansteuern lässt. Nach dem Signal läuft die eingestellte Zeitfunktion ab, und erst danach — oder nach einem festen Takt — schaltet der Relaiskontakt die eigentliche Last.

Bei der Einstellung unterscheidet man analoge und digitale Geräte: Analoge Zeitrelais wie das MFZ12DX-230V stellst du über Drehschalter für Funktion und Zeitbereich ein. Digitale Geräte wie das MFZ12DBT-UC bieten ein Display und einen sehr weiten Zeitbereich von 0,1 s bis 99 h. Die Bauform ist einheitlich Reiheneinbau für die Hutschiene; daneben gibt es Funkvarianten (FMZ61, FTN61) für nachträgliche Installationen ohne Steuerleitung.

3Wofür wird ein Zeitrelais eingesetzt?

Zeitrelais übernehmen überall dort, wo eine Last nicht dauerhaft, sondern nur für eine bestimmte Zeit oder verzögert laufen soll. Im Treppenhaus und Flur schaltet der TLZ das Licht nach der eingestellten Zeit selbsttätig aus. Im Bad und WC lässt der NLZ den Lüfter nach dem Lichtausschalten nachlaufen. In der Haustechnik steuern Zeitrelais Pumpen, Tore oder Antriebe zeitverzögert, und als allgemeines zeitverzögertes Schalten deckt das MFZ mit seinen vielen Funktionen nahezu jeden Sonderfall ab.

4Kaufberatung: Welches Eltako Zeitrelais wählen?

MFZ: viele Funktionen in einem Gerät

Das Multifunktions-Zeitrelais ist der Allrounder: Es vereint mehrere Zeitfunktionen in einem Gerät — ansprechverzögert, rückfallverzögert, blinkend/taktend, Impuls sowie Ein- und Ausschaltwischer. Das MFZ12PMD-UC bringt 18 Funktionen mit, das digitale MFZ12DBT-UC deckt zusätzlich einen sehr weiten Zeitbereich von 0,1 s bis 99 h ab. Ein MFZ lohnt sich, wenn du flexibel bleiben oder verschiedene Aufgaben mit einem einzigen Gerätetyp abdecken willst.

TLZ: Treppenlicht mit Ausschaltvorwarnung

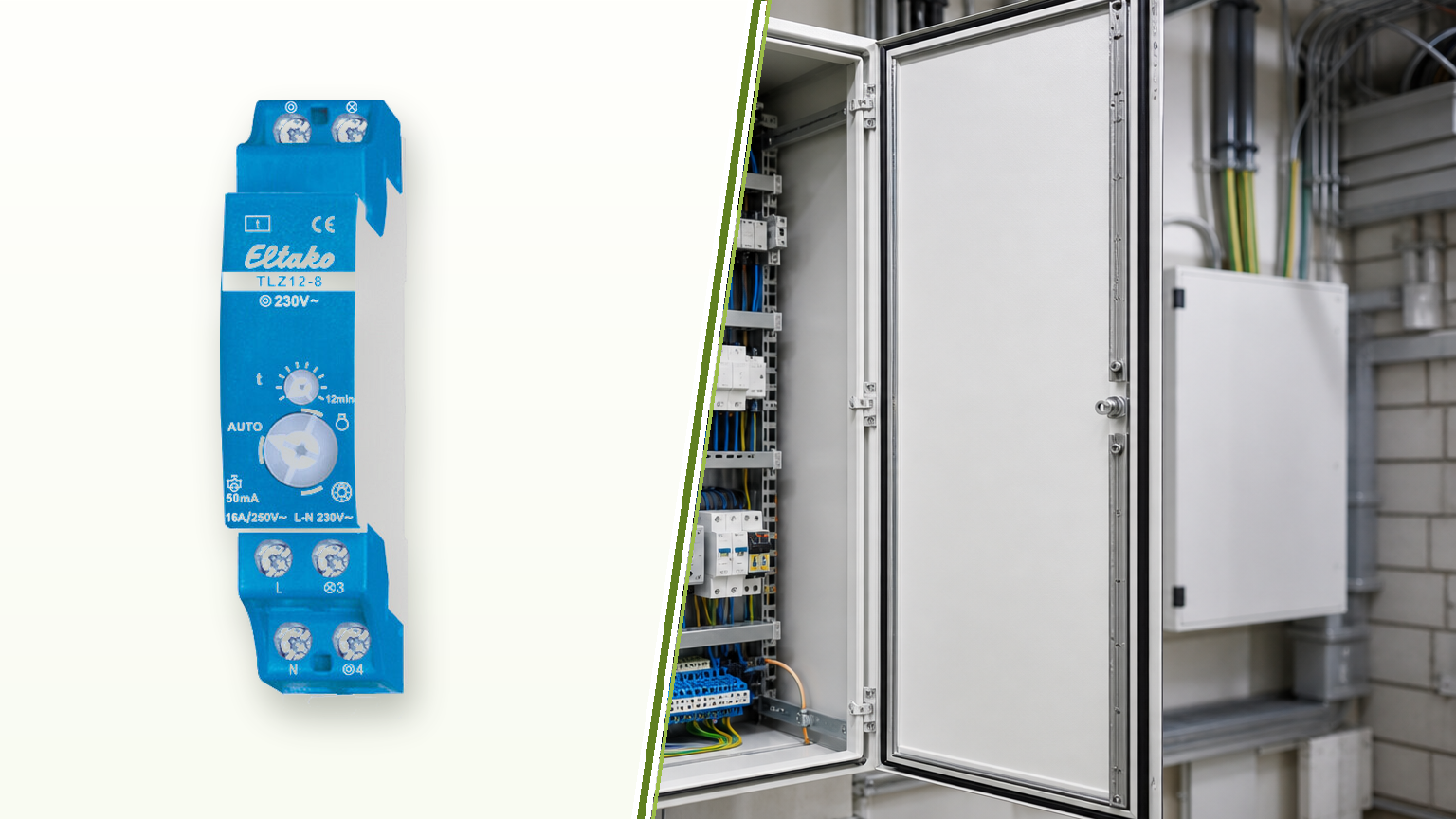

Der Treppenlicht-Zeitschalter ist auf das Treppenhaus spezialisiert. Er schaltet das Licht nach Ablauf der Zeit aus und warnt vorher durch kurzes Flackern (Ausschaltvorwarnung), sodass niemand unvermittelt im Dunkeln steht. Gute TLZ lassen sich von mehreren Schaltstellen aus auslösen und bieten eine Dauerlicht-Funktion für Putz- oder Umzugsarbeiten. Das kompakte TLZ12-8 und das TLZ61NP-230V decken den klassischen Treppenhausbedarf ab.

NLZ: Nachlauf für Lüfter — mit oder ohne Anzugsverzögerung

Der Nachlaufschalter hält eine Last nach dem Auslösen noch eine einstellbare Zeit aktiv — typisch für den Bad-Lüfter, der nach dem Lichtausschalten nachläuft. Wichtig ist die Wahl mit oder ohne Anzugsverzögerung: Mit Anzugsverzögerung startet der Lüfter erst, wenn das Licht länger brennt, und bleibt bei kurzem Betreten aus. Das NLZ61NP-UC und das NLZ12NP-230V+UC decken beide Fälle ab.

UC-Steuerspannung oder potentialfrei?

Achte auf die Ansteuerung: Das UC-Suffix steht für eine Universal-Steuerspannung von 8 bis 230 V UC, mit der sich das Gerät mit Gleich- oder Wechselspannung schalten lässt. Prüfe außerdem, ob du einen potentialfreien Schaltkontakt brauchst — etwa wenn die geschaltete Last mit einer anderen Spannung als die Steuerung arbeitet. Die Kennung „NP" (nicht potentialfrei) zeigt, dass der Schaltkontakt nicht galvanisch getrennt ist.

5Eltako Zeitrelais & Treppenlichtschalter im Vergleich

Die Typen unterscheiden sich in der Aufgabe und im Funktionsumfang: Das MFZ ist der flexible Allrounder mit vielen Zeitfunktionen, der TLZ das Spezialgerät fürs Treppenhaus mit Ausschaltvorwarnung, der NLZ der Nachlaufschalter für Lüfter. Dazu kommen Einzelfunktions-Zeitrelais (ansprechverzögert, rückfallverzögert, Wischer, Taktgeber) für klar umrissene Aufgaben sowie Funkvarianten ohne Steuerleitung. Die folgende Tabelle stellt Typ, Zeitbereich bzw. Funktion und Preis gegenüber.

Preise brutto, tagesaktuell aus dem Shop.

6Häufiger Fehler: Treppenlicht ohne Ausschaltvorwarnung

Der klassische Fehler beim Treppenlicht ist ein TLZ ohne Ausschaltvorwarnung: Das Licht geht schlagartig aus, und wer gerade auf der Treppe steht, findet den Taster nicht mehr. Wähle deshalb einen Treppenlicht-Zeitschalter, der vor dem Ausschalten kurz flackert und sich rechtzeitig nachdrücken lässt.

Zwei weitere Stolperfallen: Am MFZ wird gern die falsche Zeitfunktion eingestellt — etwa ansprechverzögert statt rückfallverzögert —, sodass das Gerät scheinbar „nicht schaltet". Und bei LED-Lasten in Verbindung mit beleuchteten Glimmlampen-Tastern kann der Reststrom über die Glimmlampe das Zeitrelais irritieren und einen ungewollten Nachlauf oder Flackern verursachen. Prüfe hier die Kompatibilität und setze bei Bedarf einen passenden Entstörkondensator oder eine LED-geeignete Variante ein.

7Anschluss & Einstellung in Kürze

Zeitrelais werden als Reiheneinbau-Gerät auf die Hutschiene im Verteiler gesetzt und an die Versorgungs- bzw. Steuerspannung angeschlossen. Funktion und Zeit stellst du bei den analogen Geräten über Drehschalter ein — ein Schalter wählt die Funktion (z. B. ansprech- oder rückfallverzögert), der andere den Zeitbereich. Digitale Modelle wie das MFZ12DBT-UC werden über das Display eingestellt und decken 0,1 s bis 99 h ab. Achte beim Anschluss auf die richtige Steuerspannung (UC = 8–230 V UC) und darauf, ob der Kontakt potentialfrei sein muss. Details und Klemmenbelegung findest du im jeweiligen Eltako-Datenblatt.

▶Im Hersteller-Video

▶Hersteller-Video ansehen · Kanal: ELTAKO · lädt erst per Klick von YouTube

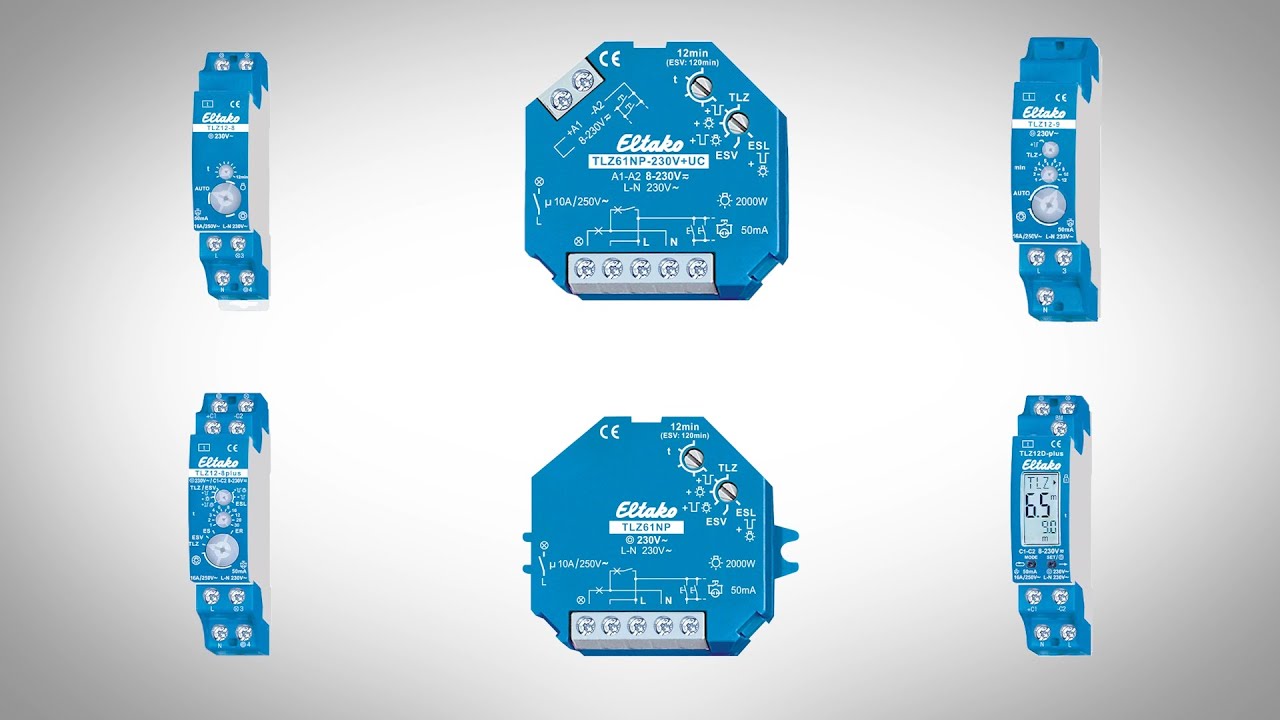

Video: Das Treppenlicht-Zeitschalter-Programm · Kanal: ELTAKO

8Häufige Fragen
