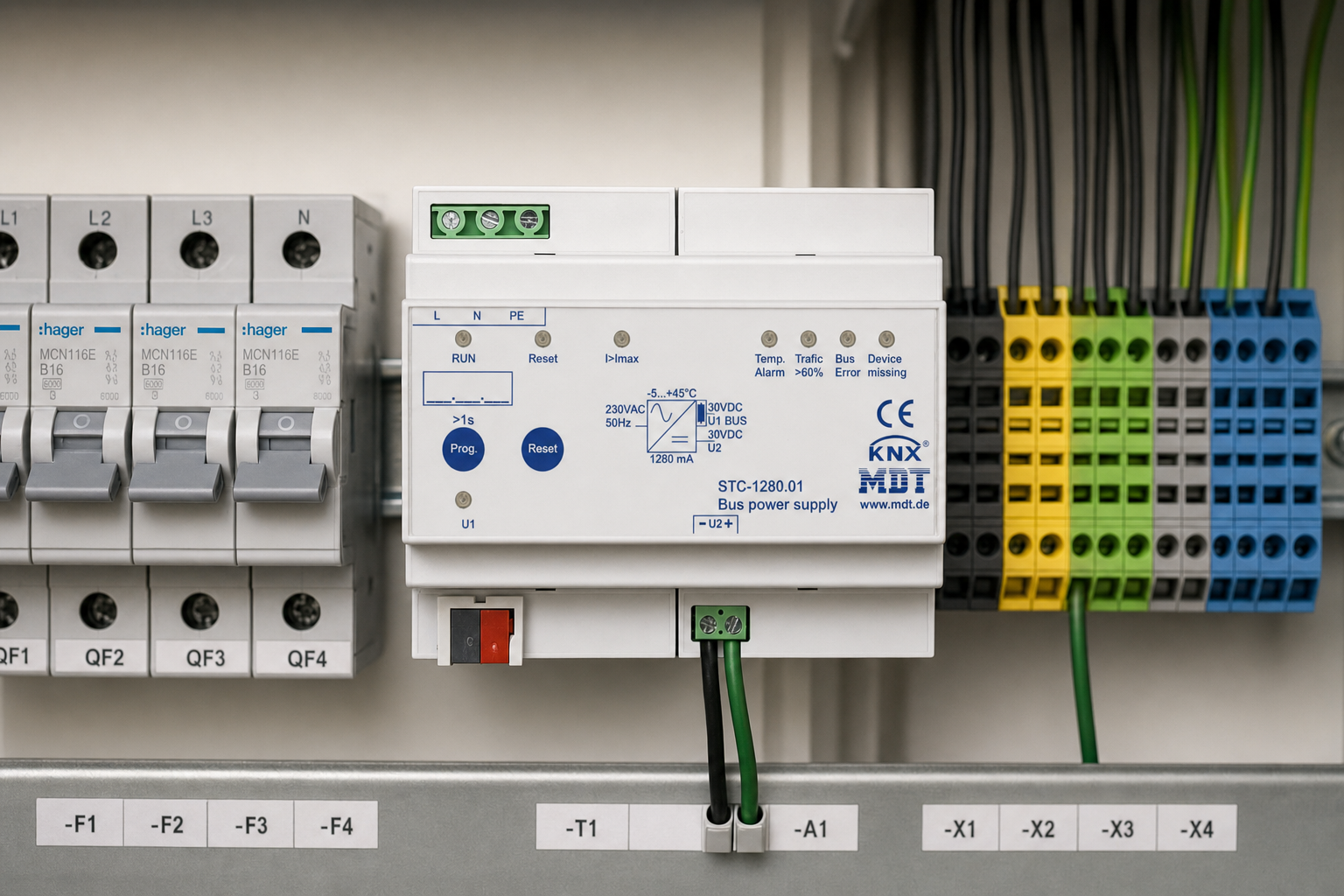

MDT KNX Spannungsversorgung STV, STC & STR: mA richtig dimensionieren – Kaufberatung

Die Spannungsversorgung ist das Herzstück jeder KNX-Linie: Sie speist den Bus, versorgt jedes angeschlossene Gerät mit Strom und entscheidet damit über die Stabilität deiner gesamten Installation. MDT bietet dafür drei Baureihen an – STV als solide Basis, STC mit erweiterter Diagnose und STR mit Redundanz. In dieser Kaufberatung zeigen wir dir, wie du die passende mA-Leistung berechnest und welche Baureihe zu deinem Projekt passt.

Warum die Spannungsversorgung über die Stabilität entscheidet

Jedes KNX-Gerät mit integriertem Busankoppler zieht Strom aus der Buslinie – vom kleinen Sensor bis zum Reiheneinbaugerät im Verteiler. Die Spannungsversorgung stellt diesen Strom bereit und hält gleichzeitig die stabile Busspannung von rund 30 V DC aufrecht. Reicht die verfügbare Leistung nicht aus, kommt es zu Telegrammverlusten, verzögerten Reaktionen oder im schlimmsten Fall zum Zusammenbruch der Kommunikation.

Deshalb gilt: Die mA-Leistung der Spannungsversorgung muss immer die Summe des Strombedarfs aller Teilnehmer einer Linie abdecken – mit einer sinnvollen Reserve für spätere Erweiterungen. MDT bietet seine Versorgungen in mehreren Stromklassen an, grob von rund 160 mA für kleine Linien bis hin zu 1280 mA für große Installationen. Damit lässt sich vom kompakten Wohnungsprojekt bis zur ausgebauten Etagenverteilung alles abbilden.

STV, STC & STR: die drei Baureihen von MDT im Vergleich

MDT gliedert seine Spannungsversorgungen in drei Ausbaustufen. Alle drei erfüllen die Grundaufgabe – die Versorgung des Busses – unterscheiden sich aber im Funktionsumfang und damit im Einsatzzweck.

STV – die solide Standard-Spannungsversorgung

Die STV-Baureihe ist die pragmatische Basis für den Großteil aller Projekte. Sie liefert den Busstrom zuverlässig und bringt bereits die integrierte Drossel mit, die für den Betrieb einer KNX-Linie zwingend nötig ist. Für Einfamilienhäuser, Wohnungen und überschaubare Linien ist die STV in der Regel die richtige Wahl – hier zählt vor allem, dass die mA-Leistung zur Buslast passt.

STC – Spannungsversorgung mit Diagnose

Die STC-Baureihe erweitert die Standardversorgung um Diagnosefunktionen. Sie kann Betriebsdaten wie den aktuellen Busstrom, die Busspannung und Zustandsinformationen auf den Bus melden. Für dich als Planer oder Elektriker bedeutet das: Du siehst über die ETS, wie stark deine Linie tatsächlich ausgelastet ist, und erkennst frühzeitig, wenn die Reserve knapp wird. Gerade bei wachsenden Installationen oder Objekten mit häufigen Erweiterungen ist diese Transparenz Gold wert.

STR – Spannungsversorgung mit Redundanz

Die STR-Baureihe adressiert Anwendungen mit hohen Verfügbarkeitsanforderungen. Durch das Redundanzkonzept bleibt der Bus auch bei Ausfall einer Versorgungseinheit betriebsbereit. Das ist überall dort sinnvoll, wo ein Ausfall der Steuerung nicht toleriert werden darf – etwa in gewerblichen Objekten, bei sicherheitsrelevanten Funktionen oder in großen Anlagen mit vielen Teilnehmern.

mA richtig dimensionieren: So gehst du vor

Die Dimensionierung folgt einem einfachen Prinzip: Du addierst den Strombedarf aller Geräte einer Linie und wählst eine Spannungsversorgung, deren Leistung diesen Wert mit Reserve übersteigt. In der Praxis hat sich eine Reserve von etwa 20 Prozent bewährt, damit spätere Ergänzungen kein neues Netzteil erfordern.

1. Erfasse alle Busteilnehmer der Linie und trage sie in eine Liste ein.
2. Ermittle für jedes Gerät den Busstrom aus dem jeweiligen Datenblatt – dieser Wert ist geräteabhängig und bei Displays oder Meldern höher als bei einfachen Schnittstellen.
3. Bilde die Summe des Strombedarfs.
4. Addiere eine Reserve und wähle die nächstgrößere mA-Klasse der STV, STC oder STR.

Beachte dabei: Eine KNX-Linie ist auf maximal 64 Teilnehmer ausgelegt (ohne Liniensegment-Erweiterung). Erreichst du diese Grenze oder den maximalen Strombedarf, ist eine weitere Linie mit eigener Spannungsversorgung der saubere Weg – nicht das Überlasten einer bestehenden. Weitere passende Versorgungen und Drosseln findest du in der Kategorie Netzteile.

Welche MDT-Geräte hängen an deiner Linie?

Die Buslast setzt sich aus allen Geräten mit integriertem Busankoppler zusammen. Die folgenden MDT-Produkte sind typische Teilnehmer, die du bei der Kalkulation berücksichtigen musst – vom Bediengerät über Melder bis zum Reiheneinbaugerät im Verteiler.

Bedien- und Anzeigegeräte wie der MDT Glastaster II Smart oder der MDT Tastsensor 6-fach KNX kaufen mit aktivem Farbdisplay haben tendenziell einen höheren Strombedarf als schlanke Komponenten wie die MDT Tasterschnittstelle BE 2-fach kaufen. Melder wie der MDT Präsenzmelder 360° L3 Angebot und der MDT Bewegungsmelder kaufen bringen mit ihren Sensoren und LED-Nachtlichtern ebenfalls Buslast mit. Die Reiheneinbaugeräte – MDT Dimmaktor AKD 4-fach Angebot, MDT Heizungsaktor AKH 8-fach Angebot und MDT Jalousieaktor 8-fach Angebot – belegen im Verteiler zudem TE-Breite, die du bei der Platzplanung neben der Spannungsversorgung nicht vergessen solltest.

Die TE-Breite im Verteiler mitplanen

Neben der elektrischen Dimensionierung ist der Platz auf der Hutschiene ein praktisches Thema. Reiheneinbaugeräte belegen Teilungseinheiten (TE): Der MDT Dimmaktor AKD 4-fach benötigt 6 TE, der MDT Heizungsaktor AKH 8-fach kompakte 4 TE und der MDT Jalousieaktor 8-fach 8 TE. Rechne die Breite der Spannungsversorgung hinzu und plane von Beginn an eine Reihe Reserve ein. So bleibt dein Verteiler übersichtlich und für Erweiterungen offen. Alle passenden Komponenten findest du gebündelt in der Kategorie MDT.

Passendes Set & Zubehör

• MDT Glastaster II Smart – hochwertiges Bediengerät mit Farbdisplay für die Linie
• MDT Tastsensor 6-fach KNX – Glastaster in Schwarz mit RGB-Statusanzeige
• MDT Tasterschnittstelle BE 2-fach – schlanker Binäreingang für vorhandene Taster
• MDT Präsenzmelder 360° L3 – Präsenzerfassung für abgehängte Decken
• MDT Bewegungsmelder – Automatikschalter im 55er-Format
• MDT Dimmaktor AKD 4-fach – Dimmen von bis zu vier LED-Verbrauchern
• MDT Heizungsaktor AKH 8-fach – Ansteuerung elektrothermischer Stellantriebe
• MDT Jalousieaktor 8-fach – Jalousie- und Rollladensteuerung mit Fahrzeitmessung
