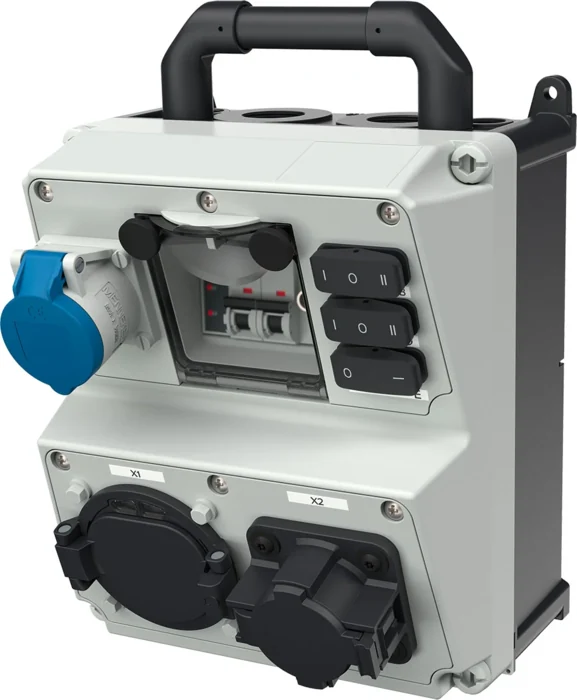

Mennekes E-Mobil. Prüfbox TwInlet Universal 320014

Beschreibung

MENNEKES Prüfbox Generation 3 zur Funktionsüberprüfung von Ladestationen, Wallboxen und Ladekabeln Zum Anschluss der Prüfbox ist kann das fest angeschlagene Ladekabel (Typ 1 oder 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Prüfkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden. Ein Prüfkabel liegt der Prüfbox nicht bei, kann bei Bedarf aber separat bestellt werden. Formschönes, robustes Kunststoff Gehäuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Aussen-u. Innenbefestigung Schutzgrad IP 20 Abmessungen 260 x 225 x 190 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestückung/Absicherung: 1 CEE-Steckdose 16A 3p 1 LS-Schalter 10 1p+N B 1 Fahrzeugladestecker Typ 1 20A Mode 3 mit Klappdeckel 1 Fahrzeugladestecker Typ 2 32A Mode 3 mit Klappdeckel weitere Einbauten: 3 Wipp-Schalter 1 Drehstrommessrelais 1 BNC-Buchse Widerstands-Dioden-Kombination Folgende Prüfungen können durchgeführt werden: 1. Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen Laden mit und ohne Lüftungsanforderung State C /D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Drehstrommessrelais mit Signalleuchten zur Kontrolle der Phasen, des Rechtsdrehfeldes und der Aussenleiterspannungen gegen den Neutralleiter 5. Prüfen von Zählern durch Anschluss einer Wechselstromlast an die CEE- Steckdose 16A 3p 6. BNC Buchse zum Anschluss eines Oszilloskops Kann zur Kontrolle des CP-Signals genutzt werden
