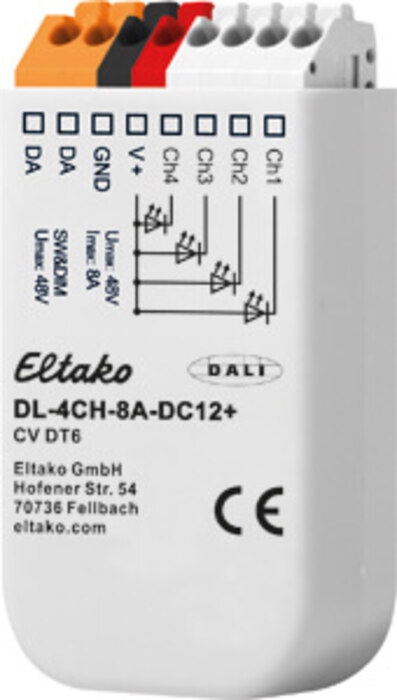

Eltako 4-Kanal DALI-LED-Dimmer 8A DL-4CH-8A-DC12+

Beschreibung

Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. DALI-2 zertifiziert. DALI-2 ist die neueste Generation des DALI-Standards mit erweitertem Funktionsumfang. DALI-2-Geräte beherrschen auch alle bisherigen DALI-Funktionen und sind somit abwärtskompatibel. Geeignet zum Ansteuern von Konstantspannungs-LED-Module (CV) mit Betriebsspannungen von 12 V bis 48 V. Betriebsart DT6: separate Ansteuerung der Kanäle über 4 DALI-Adressen· Betriebsart Colour&Dim: Ansteuerung über 2 DALI-Adressen, eine zum Verstellen der Helligkeit und eine zum Verstellen der Farbe· SwitchDim2: Der Betrieb über zwei Tastereingänge ermöglicht die Steuerung der Helligkeit und Farbe ohne DALI. Dimmbereich 0.1%-100%. Umschaltbare PWM-Frequenz (122 Hz/244 Hz/488 Hz/976 Hz). Versorgungsspannung von 12 V bis 48 V DC. Maximaler Anschlusstrom: 8 A. Der maximale Anschlussstrom kann beliebig auf die Kanäle verteilt werden. Hoher Wirkungsgrad. Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Das Gerät verfügt über mehrere Betriebsarten: DT6 (Auslieferzustand): In dieser Betriebsart wird jeder Kanal über eine separate DALI-Adresse (Device Type 6) gesteuert. Die Bedienung kann alternativ auch über zwei Tastereingänge (SwitchDim2) erfolgen: SwD1: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Szenenschalter (kurzer Tastendruck). Colour&Dim: Diese Betriebsart dient zum Steuern von RGB-Leuchten. Die Steuerung erfolgt über 2 DALI-Adressen, wobei über eine Adresse die Helligkeit und über die andere die Kanalaufteilung (z. B: Farbe) beeinflusst wird. Der Colour&Dim Mode ermöglicht die Verstellung der Farbe ohne die Helligkeit zu beeinflussen und umgekehrt. Die Verstellung erfolgt mit DALI-Standardbefehlen wie etwa Dim Up/Down und kann somit mit allen gängigen Steuerungen und Gateways (z. B.: KNX) erfolgen. Diese Steuermöglichkeit bietet eine Alternative zum DT8-RGBWAF-Mode. Bedienbar über DALI oder SwitchDim2: DALI-Adresse 1, SwD1: Helligkeit. DALI-Adresse 2, SwD2: Farbe.

Einbau und Abmessungen

4-Kanal DALI-2-LED-Dimmer für Leuchteneinbau und für Einbaumontage. 59 mm lang, 33 mm breit, 15 mm tief.
