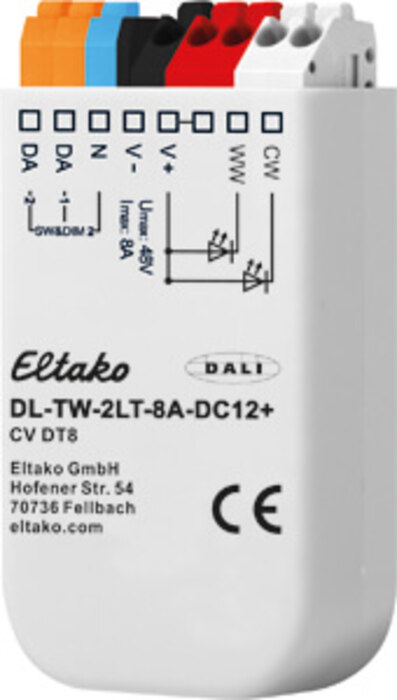

Eltako DALI-LED-Dimmer 8A DL-TW-2LT-8A-DC12+

Beschreibung

DALI-2-LED-Dimmer zur unabhängigen Steuerung von Helligkeit und Farbtemperatur. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. DALI-2 zertifiziert. DALI-2 ist die neueste Generation des DALI-Standards mit erweitertem Funktionsumfang. DALI-2-Geräte beherrschen auch alle bisherigen DALI-Funktionen und sind somit abwärtskompatibel. Geeignet zum Ansteuern von Konstantspannungs-LED-Module (CV) mit Betriebsspannungen von 12 V bis 48 V. Betriebsart DT8: Steuerung von Helligkeit und Farbtemperatur über eine DALI-Adresse (Device Type 8, Colour Type Tc). Betriebsart Balance&Dim: Ansteuerung über 2 DALI-Adressen, eine zum Verstellen der Helligkeit und eine zum Verstellen der Kanalaufteilung (z. B. Farbtemperatur). Betriebsart Dim2Warm: eine DALI-Adresse zum Dimmen bei gleichzeitiger Änderung der Farbtemperatur. SwitchDim2: Der Betrieb über zwei Tastereingänge ermöglicht die Steuerung der Helligkeit und Farbtemperatur ohne DALI· Dimmbereich 0.1%-100%. Umschaltbare PWM-Frequenz (122 Hz/244 Hz/488 Hz/976 Hz). Versorgungsspannung 12 V bis 48 V DC. Maximaler Anschlusstrom: 8 A. Der maximale Anschlussstrom kann beliebig auf die Kanäle verteilt werden· Hoher Wirkungsgrad· Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Das Gerät verfügt über mehrere Betriebsarten: DT8 (Auslieferzustand): In dieser Betriebsart wird eine DALI-Adresse (Device Type 8, Colour Type Tc) zum Steuern von Helligkeit und Farbtemperatur verwendet. Die Bedienung kann alternativ auch über zwei Tastereingänge (SwitchDim2) erfolgen: SwD1: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Farbtemperatur. Balance&Dim: Die Steuerung erfolgt über 2 DALI-Adressen (oder SwitchDim2), wobei eine Adresse zum Dimmen und die andere für die Kanalaufteilung (d.h. z. B: Tunable White oder direkte/indirekte Beleuchtungsaufteilung) verwendet wird. Der Balance&Dim Mode ermöglicht die Verstellung der Farbtemperatur ohne die Helligkeit zu beeinflussen und umgekehrt. Die Verstellung erfolgt mit DALI-Standardbefehlen wie etwa Dim Up/Down und kann somit mit allen gängigen Steuerungen und Gateways erfolgen. Diese Steuermöglichkeit bietet eine Alternative zum DT8-Tc-Mode. Bedienbar über DALI oder SwitchDim2: DALI-Adresse 1, SwD1: Helligkeit. DALI-Adresse 2, SwD2: Balance. Dim2Warm: Die Steuerung der beiden Ausgangskanäle erfolgt über eine DALI-Adresse oder einen SwD-Eingang. Die Kanalaufteilung ist fest an den Dimmwert gekoppelt. Je kleiner der Dimmwert desto wärmer das Licht. DALI-Adresse 1, SwD1: Dim2Warm (Master). Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen.

Einbau und Abmessungen

Für Leuchteneinbau und für Einbaumontage. 59 mm lang, 33 mm breit, 15 mm tief.
