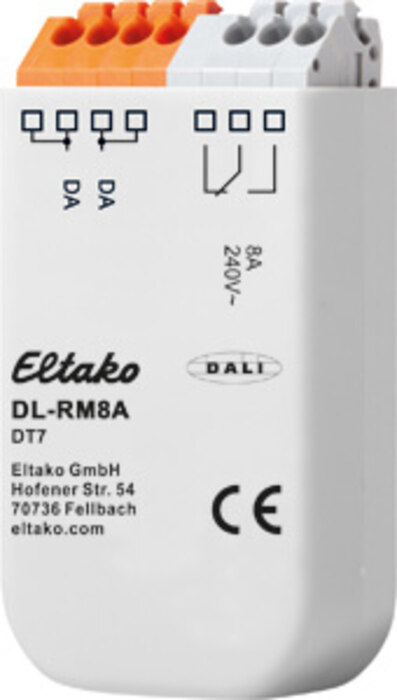

Eltako DT7 Schaltaktor DL-RM8A

Beschreibung

Modul zum Steuern eines Relaiskontakts über den DALI2-Bus (DT7) für Leuchteneinbau und die UP-Dose. 59x33x15mm. Schutzart IP20. DALI-Stromaufnahme 2,7mA. DALI2 zertifiziert. DALI2 ist die neueste Generation des DALI-Standard mit erweitertem Funktionsumfang. DALI2-Geräte beherrschen auch alle bisherigen DALI-Funktionen und sind somit abwärtskompatibel. Kompaktes Relaismodul zum direkten Ansteuern von 230V AC-Lasten über DALI. Einfaches Einbinden von Lasten ohne DALI-Eingang in einen DALI-Kreis, die Lasten können über DALI-Befehle ein- und ausgeschaltet werden. Die Funktion des Geräts entspricht dem Standard für DALI Device Type 7 Schaltfunktion (ab Firmware 2.0). Einstellbares Verhalten für Power-Up und für Wegfall der Busversorgung. Die Versorgung des DALI-RM8 erfolgt über den DALI-Bus, es ist keine zusätzliche Versorgung notwendig. Einschalten im Nulldurchgang. Das Interface repräsentiert einen Teilnehmer am Bus und ist entsprechend adressierbar. Konfiguration über PC-Software DALI-Cockpit. DALI-Funktionen und Befehlssatz: Der DALI-RM8 bietet die Möglichkeit Lasten an den DALI-Bus anzubinden und anschließend ein- und auszuschalten. Der DALI-RM8 ist ein Steuergerät für nicht dimmbare Lasten basierend auf der DALI-Spezifikation IEC 62386-208 (Device Type 7). Demnach wird die Schaltcharakteristik durch den Vergleich des virtuellen Lampenleistungsniveaus (VDAP) mit 4 Schaltschwellen bestimmt. Das virtuelle Lampenleistungsniveau (VDAP) entspricht dabei dem Dimmwert eines DALI-EVGs und unterliegt den entsprechenden Eigenschaften (Begrenzung durch MINLEVEL und MAXLEVEL, Dimmgeschwindigkeit durch Fadetime und Faderate). Für jede Dimmrichtung gibt es 2 Schaltschwellen, welche für den Vergleich mit dem virtuellen Lampenleistungsniveau herangezogen werden. Es wird nur die für die aktuelle virtuelle Dimmrichtung gültige Schaltschwelle ausgewertet. Eine Schwelle mit dem Wert MASK ist inaktiv und wird nicht zum Vergleich herangezogen. Mit dem Fading lassen sich Ein- und Ausschaltverzögerungen realisieren. Der DALI-RM8 wird vom DALI-Bus gespeist. Das Verhalten des Relais bei Ausfall der Busversorgung ist über den SystemFailureLevel konfigurierbar (keine Änderung, Ein oder Aus, Einstellung ab Werk: Ein). Das Einschaltverhalten nach Anlegen der Busversorgung kann über den PowerOnLevel eingestellt werden. DALI2 zertifiziert. DALI2 ist die neueste Generation des DALI-Standard, mit erweitertem Funktionsumfang. DALI2-Geräte beherschen auch alle bisherigen DALI-Funktionen und sind somit abwärtskompatibel.
