Janitza UMG im Vergleich: UMG 96RM-E, UMG 604 & UMG 96-PQ-L auswählen

Ob reine Verbrauchserfassung, tiefe Netzanalyse oder normkonforme Power-Quality-Messung: Die UMG-Reihe von Janitza deckt sehr unterschiedliche Aufgaben ab, und genau deshalb ist die Auswahl nicht trivial. In diesem Ratgeber ordnen wir die wichtigsten Modelle nach Zweck, Einbauform und Schnittstelle ein, damit du das passende Gerät für deine Anwendung findest. Dazu bekommst du eine kompakte Vergleichstabelle und Hinweise zum passenden Zubehör.

Erst der Zweck, dann das Modell

Bevor du dich für ein Gerät entscheidest, lohnt sich die Frage nach dem eigentlichen Ziel. Grob lassen sich drei Anwendungsfälle unterscheiden, und die UMG-Modelle sind jeweils auf einen davon zugeschnitten.

Verbrauchsmessung und Energie-Monitoring

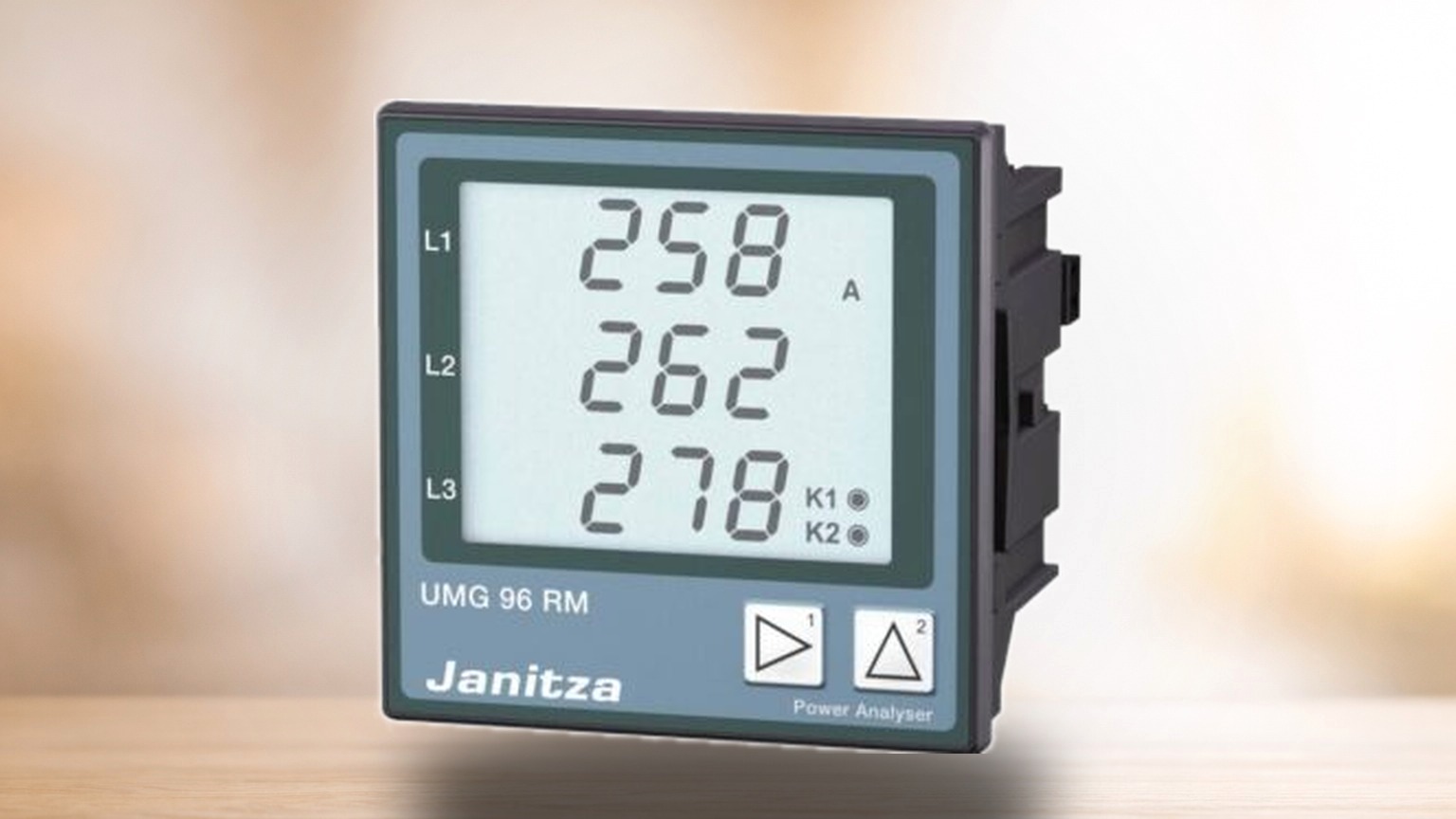

Wenn du in erster Linie Zählerpunkte aufbauen, Lastgänge protokollieren und Verbräuche einzelnen Abgängen zuordnen möchtest, reicht ein solides Energiemessgerät. Der Janitza UMG 96RM 90-277V UL Energieanalysator Multifunkt. 5222061 ist hier der Einstieg: ein Fronttafel-Einbaugerät mit drei Spannungsmesseingängen (L-N: 20V-300V, L-L: 34V-520V, 45Hz-65Hz) und drei Strommesseingängen 0..5A, ausgelegt auf Messkategorie 300V CAT III. Damit erfasst du die klassischen Energiegrößen zuverlässig, zu einem Preis von ca. 274,56 € (Preise Stand Juli 2026). Das Gerät ist sofort lieferbar.

Netzanalyse mit Datenanbindung und RCM

Sobald Kommunikation und Auswertung wichtiger werden, kommt der Janitza UMG 96RM-E 90-277V UL Netzanalysator mit Ethernet und RCM 5222062 ins Spiel. Er baut auf der gleichen Messtechnik auf – Versorgungsspannung 90V..277V (50/60Hz), 90V..250V DC, Messkategorie 300V CAT III, drei Spannungsmesseingänge (L-N: 20V-300V, L-L: 34V-520V) – ergänzt diese aber um eine Ethernet-Schnittstelle und einen zusätzlichen Strommesseingang für RCM (Residual Current Monitoring). So überwachst du kontinuierlich Differenzströme und kannst schleichende Isolationsfehler früh erkennen, statt sie erst bei einer Auslösung zu bemerken. Für ca. 719,28 € ist er sofort lieferbar und in dieser Auswahl der klare Allrounder für Schalttafel-Einbau.

Reine Power-Quality-Messung

Geht es dir gezielt um Spannungsqualität – etwa Flicker, Oberschwingungen, Spannungseinbrüche und -überhöhungen –, dann ist ein dedizierter Analysator sinnvoll. Der Janitza UMG 96-PQ-L 24-90V Spannungsqualitätsanalysator 5236002 ist genau dafür gebaut: ein Fronttafeleinbaugerät im Format 96 x 96 x 86 mm (BxHxT) mit Uhr, Batterie und einem Messdatenspeicher von 64 MB. Die Versorgung erfolgt mit AC 24 V - 90 V (50/60 Hz) oder DC 24 V - 90 V, die Installationskategorie liegt bei 150 V CAT III, und die Messung ist für TN- und weitere Netzformen ausgelegt. Der interne Speicher erlaubt Langzeitaufzeichnungen ohne dauerhafte Datenverbindung. Preislich liegt das Gerät bei ca. 502,10 €. Bitte beachte: Der UMG 96-PQ-L ist derzeit nicht auf Lager – für Projekte mit sofortigem Bedarf ist er daher nur bedingt eine Option.

Der funktional erweiterte Netzanalysator für die Hutschiene

Nicht jedes UMG sitzt in der Schalttafeltür. Der Janitza UMG 604 E-PRO 230V (UL) Funktional erw Netzanalysator 5216202 ist als Power Analyser mit einer Versorgungsspannung von 95 .. 240V (45-65Hz) ausgeführt und richtet sich an anspruchsvolle Messaufgaben, bei denen mehr Funktionsumfang und Flexibilität gefragt sind – etwa in größeren Verteilungen und im Zusammenspiel mit übergeordneten Systemen. Mit ca. 861,26 € ist er das hochwertigste Gerät dieser Auswahl und ebenfalls sofort lieferbar. Wer die Wahl zwischen Schalttafel- und Verteilereinbau hat, findet weitere passende Komponenten in der Kategorie Verteilereinbau.

Schalttafeleinbau vs. Verteilereinbau

Die Einbauform entscheidet oft mit über das Modell. Fronttafel-Einbaugeräte wie der UMG 96RM, der UMG 96RM-E oder der UMG 96-PQ-L sitzen im typischen 96×96-Ausschnitt der Schaltschranktür und zeigen Messwerte direkt vor Ort an – praktisch, wenn Bedienpersonal die Werte im Blick haben soll. Geräte wie der UMG 604 E-PRO passen dagegen in den Verteiler und arbeiten stärker im Hintergrund als Analysewerkzeug. Überlege also früh, ob du eine Ablesung an der Tür brauchst oder ob die Daten ohnehin nur digital weiterverarbeitet werden.

Modbus, Ethernet und Zählerpunkte

Für die Datenanbindung gilt: Wenn du Werte in eine Leittechnik, ein Energiemanagement oder eine Datenbank überführen willst, ist eine Netzwerkschnittstelle Gold wert. Der UMG 96RM-E bringt hierfür Ethernet mit und eignet sich damit gut für zentrale Auswertung mehrerer Messpunkte. Der UMG 96RM als reines Energiemessgerät ist die schlankere Variante, wenn die lokale Erfassung im Vordergrund steht. Bei mehreren Zählerpunkten lohnt es sich, die Geräte einheitlich zu wählen, damit Konfiguration und Auswertung konsistent bleiben.

Klasse S vs. Klasse A: Wann lohnt der Power-Quality-Fokus?

Bei der Power-Quality-Messung unterscheidet man je nach Genauigkeits- und Verfahrensanforderung unterschiedliche Klassen. Vereinfacht gesagt: Für internes Monitoring und Trendbeobachtung reicht meist ein Energieanalysator wie der UMG 96RM-E. Sobald es aber um belastbare, normbezogene Bewertung der Spannungsqualität geht – etwa zur Klärung von Netzrückwirkungen oder Beschwerden gegenüber dem Netzbetreiber –, ist zu prüfen, welche Normen und Messklassen gefordert sind (z. B. IEC 61000-4-30 Klasse A oder S); die Geräteauswahl muss diese Anforderungen ausdrücklich erfüllen, etwa durch einen entsprechend spezifizierten Spannungsqualitätsanalysator wie den UMG 96-PQ-L mit eigenem Messdatenspeicher. Welche konkrete Klasse dein Projekt fordert, ergibt sich aus der jeweiligen Anforderung; die Geräteauswahl solltest du danach ausrichten.

Die wichtigsten UMG-Modelle im Überblick

Passendes Set & Zubehör

Für die Strommessung brauchst du in aller Regel Stromwandler. Praktisch sind Kabelumbauwandler, weil sie ohne Auftrennen des Leiters montiert werden. Die folgenden Modelle sind grundsätzlich typische Ergänzungen für unser UMG-Umfeld, sofern Sekundärstrom (1 A/5 A), Genauigkeitsklasse und Bürde zum konkreten UMG-Modell und zur Verdrahtung passen:

• Janitza KUW1/40-150/1A 1VA Kl.1 Kabelumbaustromwandler 1503329 – 150/1A, 1VA, Klasse 1, Primärleiter max. Durchm. 18 mm; für ca. 84,44 €, sofort lieferbar und der meistgekaufte Wandler in dieser Auswahl.
• Janitza KUW1/40-200/5A 1VA Kl.1 Kabelumbauwandler 1503330 – 200/5A, 1VA, Klasse 1, Primärleiter max. Durchm. 18 mm; ca. 84,44 €, sofort lieferbar.
• Janitza KUW2/40-250/1A 0,2VA Kl.1 Kabelumbaustromwandler 1503352 – 250/1A, 0,2VA, Klasse 1, Primärleiter max. Durchm. 28 mm, 3 m Anschlusskabel; ca. 84,44 €, sofort lieferbar.
• Janitza KUW2/40-200/1A 0,2VA Kl.1 Kabelumbaustromwandler 1503351 – 200/1A, 0,2VA, Klasse 1, Primärleiter max. Durchm. 28 mm; derzeit nicht auf Lager.

Achte bei der Auswahl auf das Wandlerverhältnis (…/1A oder …/5A), die Bürde in VA und den maximalen Leiterdurchmesser, damit Wandler und Messgerät zusammenpassen. Das komplette Sortiment inklusive weiterer Messgeräte findest du in der Kategorie Janitza.

Fragen und Antworten zu Janitza UMG im Vergleich
