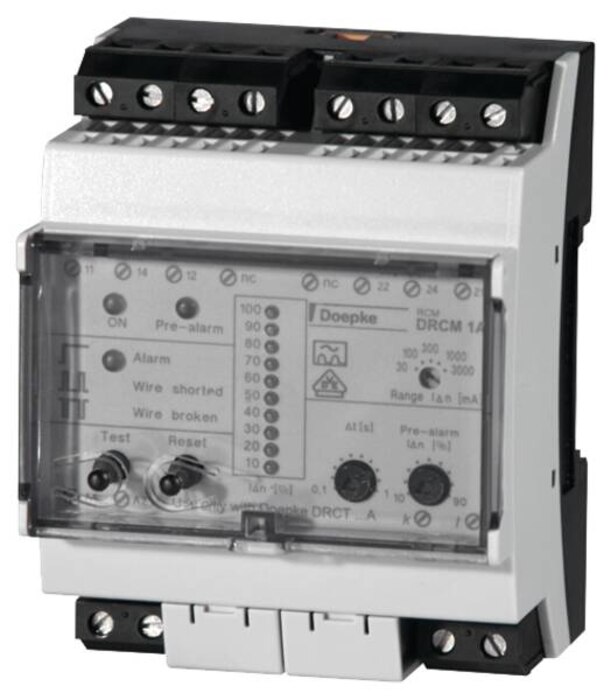

DOEPKE FI-Meldeeinrichtung 230V AC 1W DRCM 1 A für gem Netz 0,03-3mA

Beschreibung

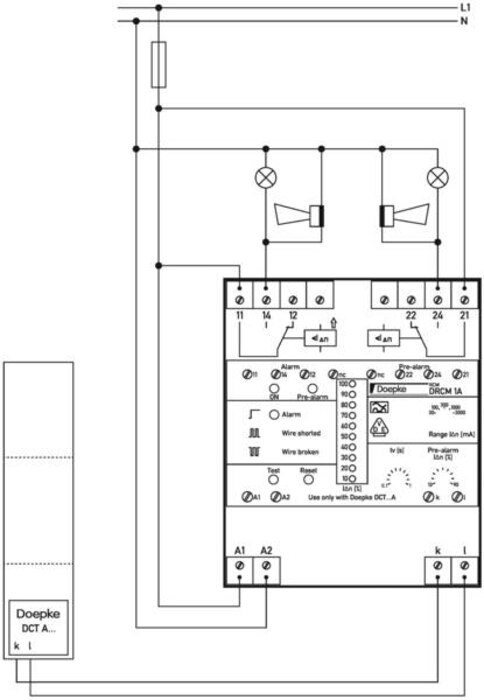

Differenzstrom-Überwachungsgeräte (RCM) erfassen zuverlässig Fehler- sowie Differenzströme und melden diese, ohne die Anlage abzuschalten. Sie werden dort eingesetzt, wo ein Abschalten der Anlage nicht möglich oder erwünscht ist. Diese Geräte ermöglichen einen schnellen Überblick über den Zustand der Anlage. Der aktuelle Differenzstrom wird in einer Balkenanzeige dargestellt. Die 10-fach LED-Anzeige vorne am Gerät zeigt Überschreitungen der Ansprechschwellen an. Ist eine Alarmierung gewünscht, können externe Meldeeinrichtungen angeschlossen werden. Die Geräte verfügen über eine einstellbare Ansprechverzögerung, so lässt sich ein unerwünschtes Melden von kurzzeitigen Differenzstromimpulsen (Gewitter, Schaltüberspannungen) vermeiden. Eine optimale Anlageneinbindung ermöglichen die Vielzahl verwendbarer Summenstromwandler für unterschiedliche Leiterquerschnitte und somit Bemessungsströme. Monitore mit der Differenzstromcharakteristik A erkennen sinusförmige Wechsel- und pulsierende Gleichfehlerströme. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: VDE-zertifiziert (DIN EN 62020) geeignet zur Erfassung von Differenzströmen der Differenzstromcharakteristik Typ A überwachter Frequenzbereich 50 - 60 Hz Nenn-Ansprechdifferenzstrom in fünf Stufen einstellbar (30, 100, 300, 1000 und 3000 mA) Differenzstromwandler mit Innendurchmesser von 20, 30, 70 und 105 mm verfügbar Bemessungsspannung des überwachten Stromkreises bis 690 V fest definierte Ansprechschwelle des Alarms zwischen 75 % bis 100 % des eingestellten Nenn-Ansprechdifferenzstroms (Idn) einstellbare Voralarmschwelle Alarmrelais mit zwei potenzialfreien Wechslerkontakten (230 V AC / 5 A) Selektivität in zehn Stufen einstellbar (0,1 s bis 1 s in Schritten von 100 ms) hilfsspannungsabhängig kompaktes, robustes Kunststoffgehäuse einfache Montage Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einsatzgebiete: Das Überwachungsgerät eignet sich für den Einsatz in Stromversorgungen von Zweckbauten und Industrieanlagen mit TN-S-, TN-C-S-Netzen und IT-Netzen, z. B. in Serverräumen von Rechenzentren, in Laboratorien, in der Automobilindustrie und in Zusammenhang mit Klimaanlagen, Druckereimaschinen und Verpackungsmaschinen Ausgeschlossen ist der Einsatz in TN-C-Netzen und Gleichstromnetzen sowie die Überwachung von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich der Bemessungsfrequenz des RCCB verursachen können Hinweise: RCM dürfen nicht zur Realisierung der Schutzmaßnahme Automatische Abschaltung der Stromversorgung gemäß DIN VDE 0100-410 verwendet werden (ein RCM ersetzt kein RCD). Die Erfassung der Differenzströme erfolgt getrennt durch separat erhältliche externe Differenzstromwandler der Serie DCT. An einer Auswerteeinheit darf maximal ein Wandler betrieben werden. Die maximale
