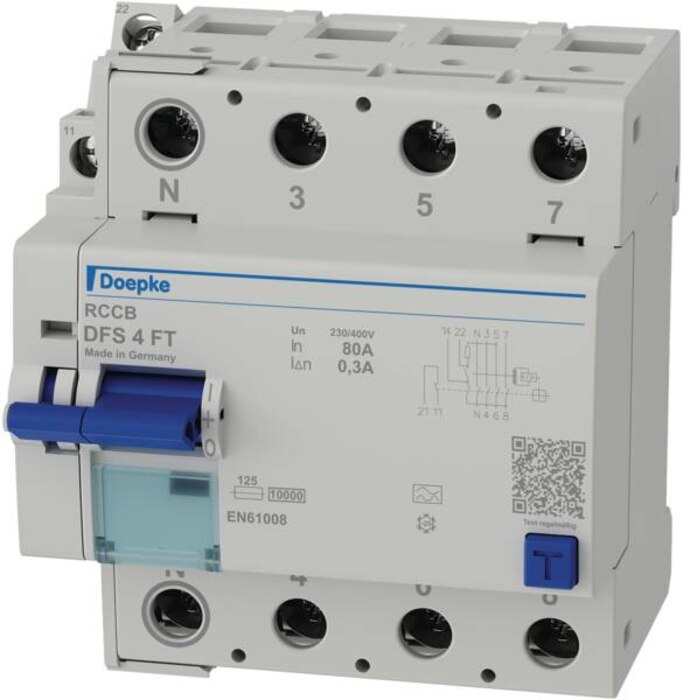

DOEPKE FI-Schutz mit Zusatz 4-polig 440V 80A DFS4 080-4/0,30-A FT 0,3A Reiheneinbaugerät A 4,5TE

Beschreibung

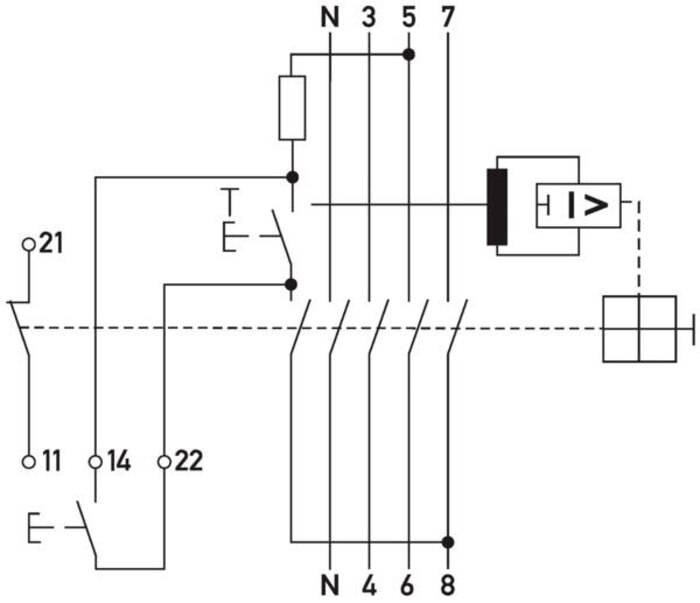

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter in FT-Ausführung ermöglichen das Auslösen der Prüftaste aus der Ferne. Mittels Hilfskontakt lässt sich extern anzeigen, wenn der Schutzschalter auslöst. Eigenschaften: Hilfsschaltfunktion integriert, Kontaktbelegung 1 Öffner/ 1 Wechsler netz- und hilfsspannungsunabhängige Auslösung sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss Schaltstellungsanzeige Sichtfenster für Beschriftungsetiketten Multifunktionsschaltknebel mit drei Positionen: ein, aus, ausgelöst Neutralleiterposition links Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeiserichtung beliebig Einsatzgebiete: Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden RCCB der Baureihe FT sind besonders geeignet für die Fernabschaltung von Anlagen- bzw. Anlagenteilen und das Auslösen des RCCB durch Gefahrenmeldegeräte o. ä Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+) Hinweise: Geräte der FT-Variante dürfen nicht in Not-Aus-Schaltungen verwendet werden. Für diesen Zweck bietet sich die NA-Variante in den verfügbaren Typen A und B an Die Kontakte des externen Befehlsgerätes müssen für einen Bemessungsfehlerstrom >= 0.5 A und für die Bemessungsspannung des Fehlerstromschutzschalters ausgelegt sein.
