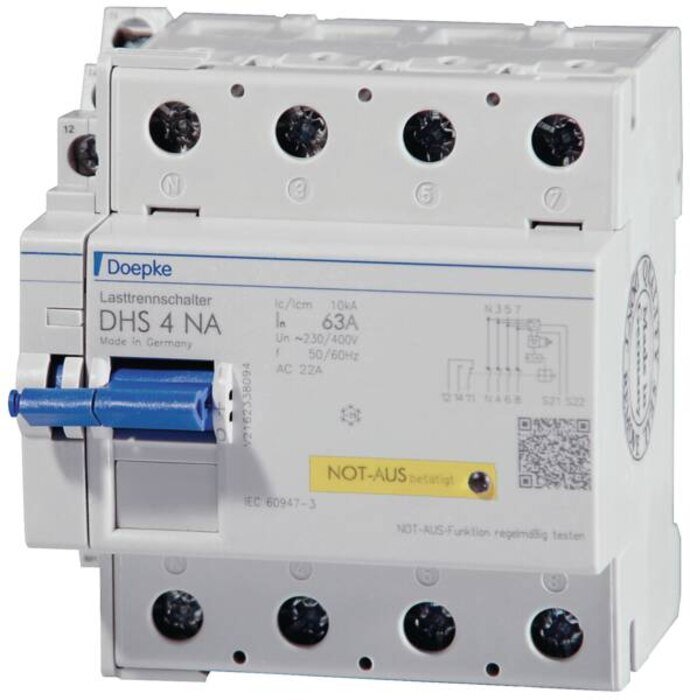

DOEPKE Lasttrennschalter 63A 4-polig IP20 DHS 4-063 NA NOT-AUS mit Geh

Beschreibung

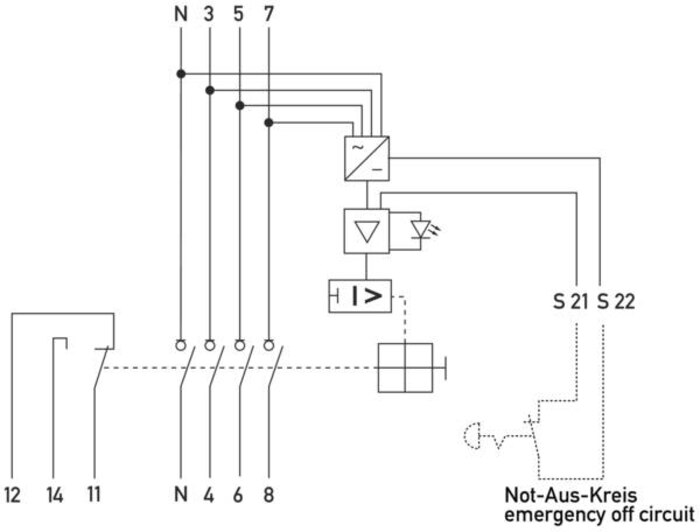

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS mit NOT-AUS-Funktion ermöglichen den Anschluss einer NOT-AUS-Einrichtung, wie z. B. Taster. Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch. Eine Wiedereinschaltung wird bis zur Behebung verhindert. Eigenschaften: mit NOT-AUS-Funktion zur Auslösung bzw. Abschaltung mittels Betätigungselementen Überwachung der NOT-AUS-Funktion auf Drahtbruch und Anzeige durch eine LED bei einem Spannungsausfall führt die NOT-AUS-Funktion zu keiner Auslösung hohe Kurzschlussfestigkeit und hohes Schaltvermögen beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Sammelschienen Schaltstellungsanzeige Montageart: Schnellbefestigung auf Tragschiene Einspeisung von oben Einbaulage beliebig Einsatzgebiete: besonders geeignet für den Einsatz in Hauptverteilungen in weit ausgedehnten Stromversorgungen z. B. für Campingplätze, Yachthäfen, Kleingartenkolonien, Schaustellplätze usw Hinweise: Gemäß EN 60947-3 vereinen Lasttrennschalter die Funktion eines Lastschalters, der unter Betriebsbedingungen einen Strom (einschließlich einer festgelegten betriebsmäßigen Überlast) einschalten, führen und ausschalten kann, als auch die Funktion eines Trennschalters. der im ausgeschalteten Zustand durch einen ausreichenden Kontaktabstand für eine sichere Trennung sorgt. Der DHS 4 liefert für den Not-Aus-Kreis eine FELV-Spannung. Aus diesem Grund muss der Not-Aus-Kreis für eine Spannung von 230 VAC bemessen sein.
