Eltako Dezentraler Aktor mit Sensoreingang PL-SAM1L

Ursprünglicher Preis war: 134,83 €Aktueller Preis ist: 80,36 €.

Verfügbarkeit: Vorrätig

Powerline-Aktor 1 Kanal mit Sensoreingang. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. Als Stromstoßschalter oder Relais verwendbar. 1 Schließer nicht potenzialfrei 10A/250V AC, Glühlampen 2000 Watt. Sensoreingang 230V. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an gleicher Stelle.

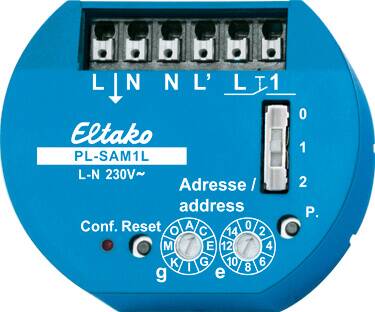

Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0, 1 und 2. Stellung 0: Sensoreingang wirkt als Taster (Stromstoßschalter). Stellung 1: Sensoreingang wirkt als Schließer (Relais). Stellung 2: Ein Wechselschalter wird wie ein Taster ausgewertet. Über die PC-Software SIENNA-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden.

Damit kann auch eine weitere Konfiguration eingestellt werden, die über die Drehschalter nicht verfügbar ist: Stellung 3: Sensoreingang wirkt als Öffner (Relais invers). Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm².

Der Eltako Dezentraler Aktor mit Sensoreingang PL-SAM1L ist ein fortschrittliches Produkt, das für die Steuerung und Überwachung von elektrischen Geräten und Systemen in Gebäuden entwickelt wurde. Eltako ist ein renommierter Hersteller von elektrotechnischen Systemen, bekannt für seine Innovationen und hochwertigen Produkte im Bereich der Gebäudeautomation. Dieser Bericht bietet eine detaillierte Analyse des PL-SAM1L, einschließlich seiner technischen Spezifikationen, Einsatzmöglichkeiten, Installation, Bedienung und Vorteile.

Technische Spezifikationen

  • Modellnummer: PL-SAM1L
  • Typ: Dezentraler Aktor mit Sensoreingang
  • Hersteller: Eltako
  • Spannungsversorgung: 230V AC
  • Leistungsaufnahme: < 1W
  • Max. Schaltleistung: 10A / 250V AC
  • Sensoreingänge: 1 (für externe Sensoren)
  • Kommunikationsprotokoll: Powerline (PL)
  • Abmessungen: 45 x 45 x 18 mm
  • Betriebstemperatur: -20°C bis +55°C
  • Schutzart: IP20

Funktionen und Einsatzmöglichkeiten

Der PL-SAM1L ist ein vielseitiger Aktor, der in verschiedenen Anwendungen der Gebäudeautomation eingesetzt werden kann. Zu seinen Hauptfunktionen gehören:

  1. Schalten und Dimmen: Der Aktor kann Lichtquellen und andere elektrische Geräte ein- und ausschalten sowie dimmen, um Energie zu sparen und den Komfort zu erhöhen.
  2. Sensorintegration: Durch den Sensoreingang können externe Sensoren, wie Bewegungsmelder oder Helligkeitssensoren, angeschlossen werden. Dies ermöglicht eine automatisierte Steuerung basierend auf Umgebungsbedingungen.
  3. Szenensteuerung: Der PL-SAM1L kann in komplexe Szenensteuerungen integriert werden, um verschiedene Geräte synchron zu steuern, beispielsweise für eine “Alles-Aus”-Funktion beim Verlassen des Hauses.
  4. Fernsteuerung: Durch die Powerline-Kommunikation kann der Aktor aus der Ferne gesteuert und überwacht werden, was eine einfache Integration in Smart-Home-Systeme ermöglicht.

Installation und Inbetriebnahme

Die Installation des PL-SAM1L erfordert Grundkenntnisse in der Elektroinstallation. Folgende Schritte sind notwendig:

  1. Vorbereitung: Stellen Sie sicher, dass die Spannungsversorgung abgeschaltet ist, bevor Sie mit der Installation beginnen.
  2. Montage: Der Aktor wird in einer Unterputzdose montiert. Befestigen Sie ihn sicher und verbinden Sie die entsprechenden Leitungen gemäß dem Schaltplan.
  3. Sensoreingang: Schließen Sie den externen Sensor an den Sensoreingang des Aktors an.
  4. Konfiguration: Nach der Installation muss der Aktor konfiguriert werden. Dies geschieht über die Powerline-Schnittstelle, oft mithilfe einer Software oder eines zentralen Controllers.
  5. Testen: Schalten Sie die Spannungsversorgung wieder ein und testen Sie die Funktion des Aktors, um sicherzustellen, dass er korrekt arbeitet.

Bedienung und Nutzung

Die Bedienung des PL-SAM1L erfolgt in der Regel über ein zentrales Steuerungssystem oder eine zugehörige App. Nutzer können den Aktor manuell über angeschlossene Schalter oder Fernbedienungen steuern oder automatische Programme und Szenarien festlegen. Typische Anwendungen umfassen:

  • Beleuchtungssteuerung: Automatisches Ein- und Ausschalten von Lichtern basierend auf Anwesenheit oder Tageszeit.
  • Energieeinsparung: Optimierung des Energieverbrauchs durch intelligente Steuerung von Heizung, Klimaanlagen und Beleuchtung.
  • Sicherheitsfunktionen: Integration von Bewegungsmeldern für Sicherheitsbeleuchtung und Alarmfunktionen.

Vorteile

Der PL-SAM1L bietet zahlreiche Vorteile für den Endnutzer:

  • Energieeffizienz: Durch die automatisierte Steuerung und Dimmung können erhebliche Energieeinsparungen erzielt werden.
  • Komfort: Benutzerfreundliche Bedienung und Integration in bestehende Smart-Home-Systeme erhöhen den Wohnkomfort.
  • Flexibilität: Der Aktor kann in vielfältigen Anwendungen eingesetzt werden und ist mit einer Vielzahl von Sensoren kompatibel.
  • Zuverlässigkeit: Eltako ist bekannt für seine hochwertigen und langlebigen Produkte, was eine langfristige Nutzung gewährleistet.

Fazit

Der Eltako Dezentraler Aktor mit Sensoreingang PL-SAM1L ist eine ausgezeichnete Wahl für alle, die eine effiziente und flexible Lösung zur Steuerung ihrer elektrischen Systeme suchen. Mit seinen vielfältigen Funktionen, der einfachen Installation und der Integration in moderne Smart-Home-Systeme bietet er sowohl Privatpersonen als auch Unternehmen zahlreiche Vorteile. Eltako hat mit diesem Produkt einmal mehr bewiesen, dass sie führend in der Entwicklung innovativer Gebäudeautomationslösungen sind.

Gewicht 0,061 kg
Größe 4,0 × 9,0 × 7,0 cm
Brand

Eltako
